Magnetschalter

839724683
Funktionsblockdiagramm

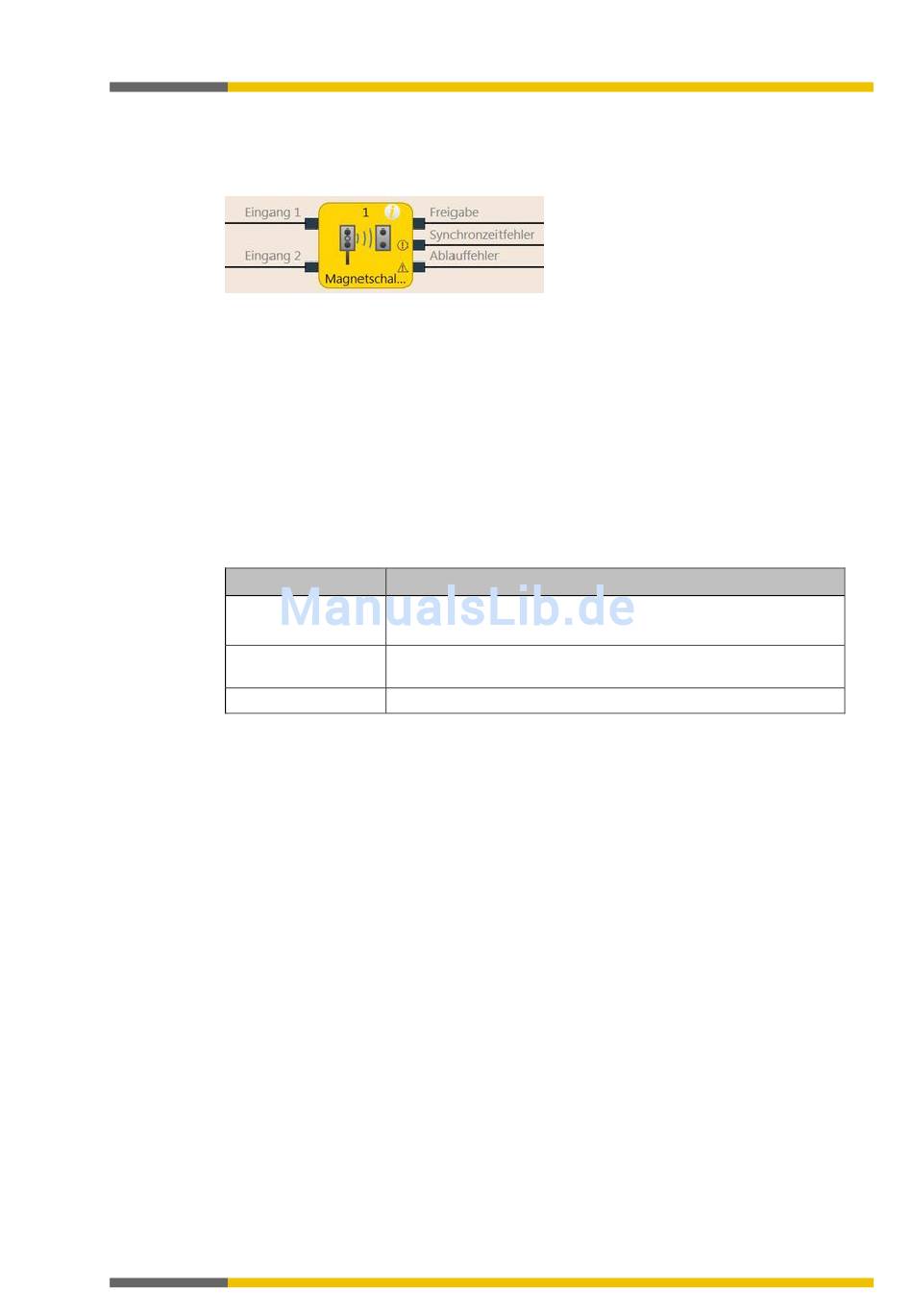

Abb. 120: Logische Anschlüsse für den Funktionsblock Magnetschalter
Allgemeine Beschreibung
Die interne Logik des Funktionsblocks Magnetschalter ist funktionsgleich mit der Funktions-
weise des Funktionsblocks Not-Halt, nur mit eingeschränkter Parameter-Auswahl. Der Funkti-
onsblock ermöglicht eine grafische Unterscheidung entsprechend der Verwendung.
Der Funktionsblock Magnetschalter ist ein vordefinierter Funktionsblock für Reedschalter oder
andere Sensoren, für die eine Synchronzeitüberwachung erforderlich ist. Wenn die Auswer-
tung der antivalenten Eingänge High ist, ist der Ausgang Freigabe High.
Weitere Informationen:
Parameter des Funktionsblocks
Tab. 78: Parameter des Funktionsblocks Magnetschalter
Parameter
Eingänge
Synchronzeit
Anzahl Ausgänge
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Zweikanalige Auswertung und Synchronzeit [Kap. 10, S. 248]
Mögliche Werte
• Zweikanalig äquivalent
• Zweikanalig antivalent
10 bis 3000 ms in 10-ms-Schritten. Der Wert muss größer sein
als die Logik-Ausführungszeit.
• 3 (Ausgang Freigabe, Synchronzeitfehler und Ablauffehler).
