7.10.1.2

Kontaktmonitor Exzenterpresse

1076729355
7.10.1.2.1 Funktionsblockdiagramm

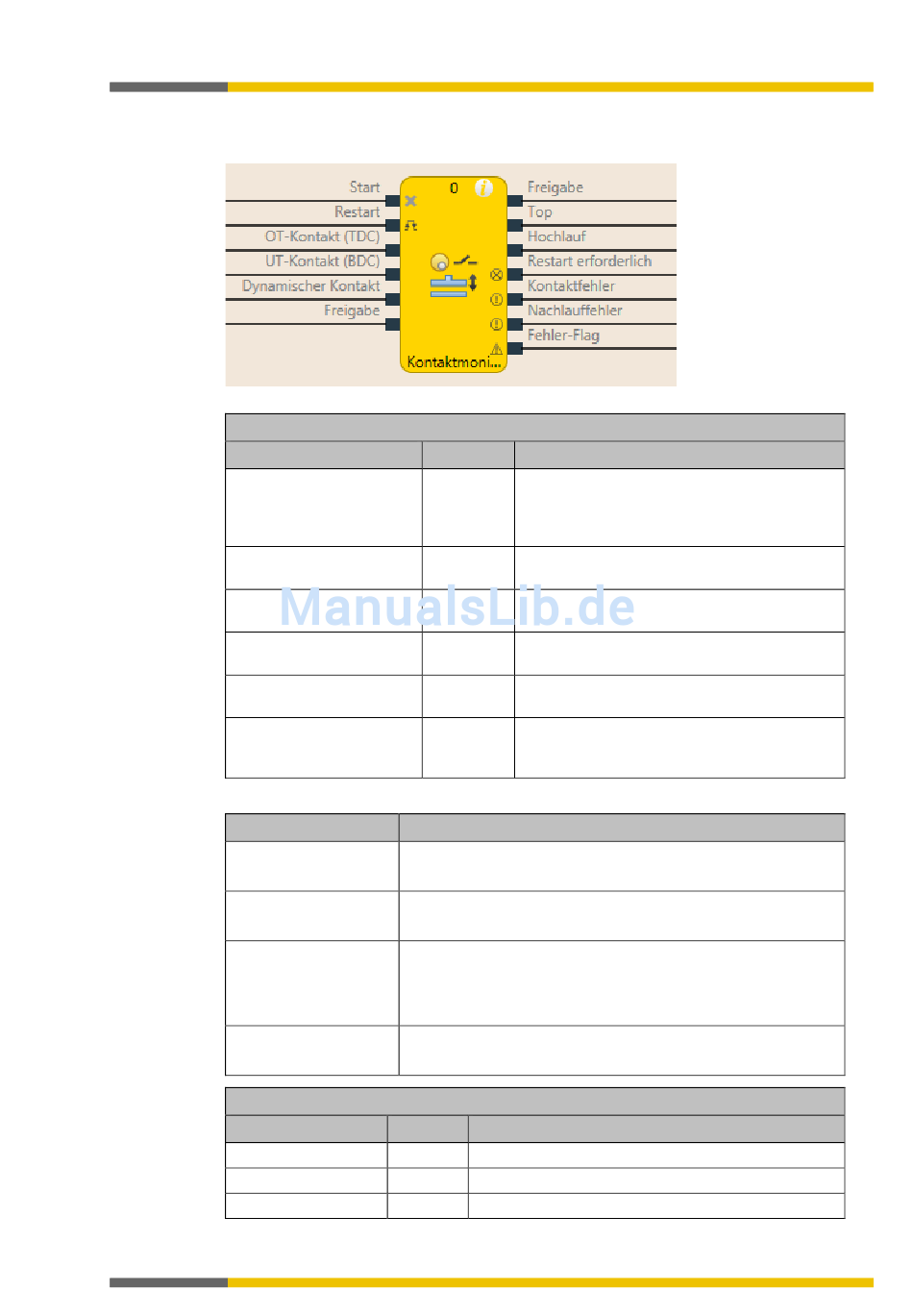

Abb. 145: Logische Anschlüsse für den Funktionsblock Kontaktmonitor Exzenterpresse
Eingänge
Bezeichnung
Start
Restart
OT-Kontakt (TDC)
UT-Kontakt (BDC)
Dynamischer Kontakt
Freigabe
Parameter
Dynamischer Kontakt
Restart-Eingang
Min. Restart-Pulszeit
Fehler-Flag nutzen
Ausgänge
Bezeichnung
Freigabe
Top
Hochlauf
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Typ Kurzbeschreibung
Pflicht Anschluss eines Signals das den physikali-
schen Ausgang des Pressenantriebs steuert, z.
B. der Ausgang Freigabe vom FB Einzelhub
oder Automatik.
Optional Zurücksetzen des Zustands des Pressenbau-
steins
Pflicht Kontakt für die Erkennung des oberen Tot-
punkts
Pflicht Kontakt für die Erkennung des Hochlauf-Hubs
der Presse
Optional Kontakt für die Vorverlegung der Erkennung
des oberen Totpunkts
Pflicht Anschluss eines Signals, das die Pressenbe-
wegung stoppt, z. B. von einer Wellenbrucher-
kennung
Mögliche Werte
• An: Eingang Dynamischer Kontakt ist aktiviert.
• Aus: Eingang Dynamischer Kontakt ist deaktiviert.
• An: Eingang Restart ist aktiviert.
• Aus: Eingang Restart ist deaktiviert.
• 100 ms : Eingang Restart muss mindestens 100 ms auf
High sein.
• 350 ms : Eingang Restart muss mindestens 350 ms auf
High sein.
• An: Ausgang Fehler-Flag ist vorhanden.
• Aus: Ausgang Fehler-Flag ist nicht vorhanden.
Typ Kurzbeschreibung
Pflicht Freigabe des Pressvorgangs.
Pflicht Die Presse befindet sich im OT-Bereich.
Pflicht Die Presse befindet sich im Hochlauf-Bereich.
