HINWEIS Der Signalpfad vom Ausgang des Funktionsblocks Fast Shut Off zu dem physikalischen Aus-
gang, der im Funktionsblock Fast Shut Off ausgewählt ist, muss so aufgebaut sein, dass ein
Abschalten des Ausgangs des Funktionsblocks Fast Shut Off immer auch ein unmittelbares
Abschalten des physikalischen Ausganges bewirkt. Typischerweise können hier in der Sig-
nalkette die Funktionsblöcke AND, Restart oder EDM eingesetzt werden. Ein Funktionsblock
OR hingegen erfüllt diese Regel nicht.
Berücksichtigen Sie immer die Gesamtansprechzeit der kompletten Sicherheitsfunktion!
Die Ansprechzeit des Funktionsblocks Fast Shut Off ist nicht dieselbe wie die Gesamtan-
sprechzeit der kompletten Sicherheitsfunktion. Die Gesamtansprechzeit schließt mehrere
Parameter außerhalb dieses Funktionsblocks mit ein. Eine Beschreibung, wie Sie die Gesamt-
ACHTUNG ansprechzeit des samosPRO-Systems berechnen können, finden Sie im Hardware-Handbuch.
Parameter des Funktionsblocks
Tab. 45: Parameter des Funktionsblocks Fast Shut Off
Parameter
Anzahl Eingänge
Ausgang für Fast Shut Off
So konfigurieren Sie den Funktionsblock Fast Shut Off:
Das folgende Beispiel zeigt die Funktion mit drei an einen Funktionsblock Fast Shut Off ange-
schlossenen Lichtvorhängen.

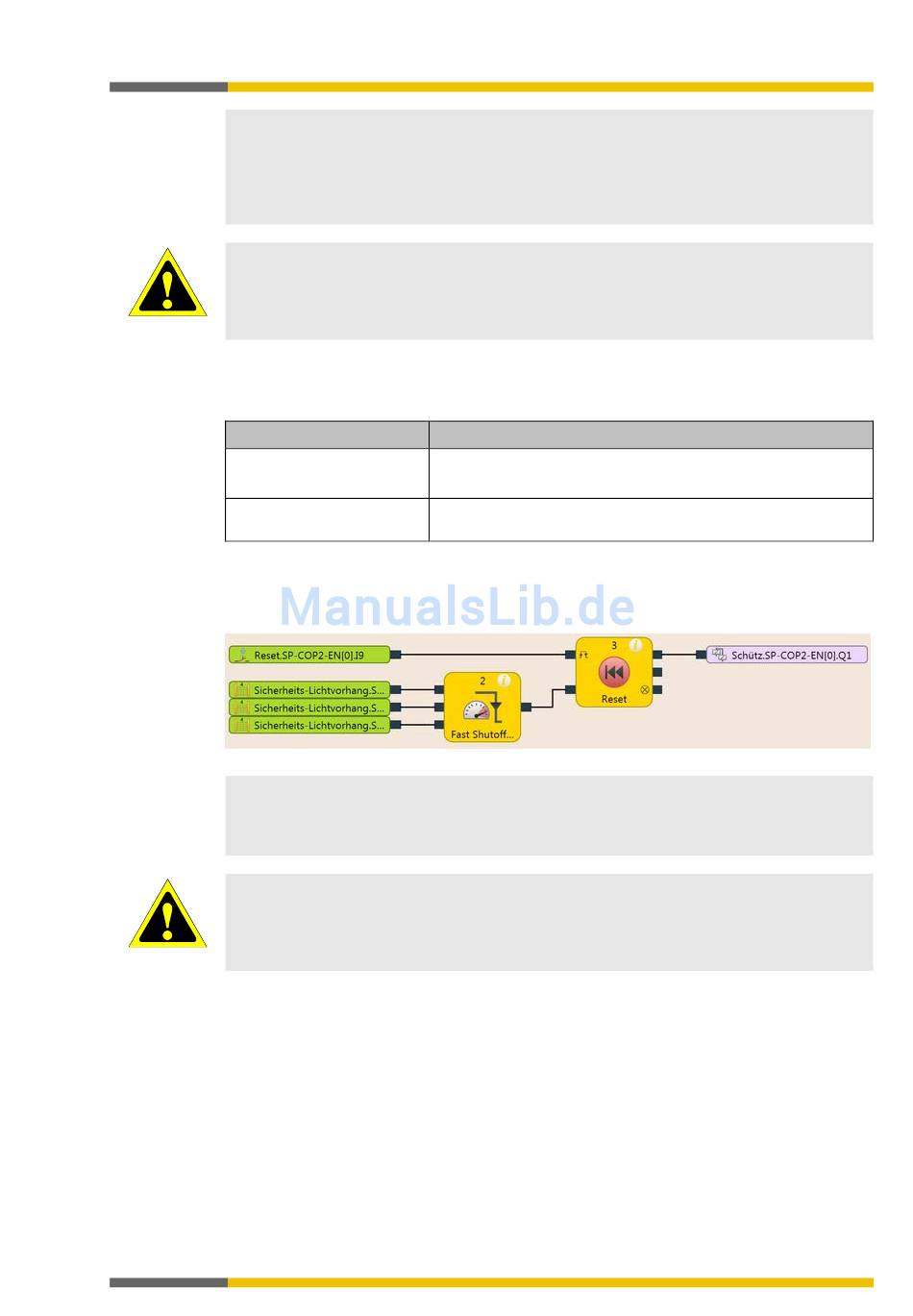

Abb. 74: Konfigurationsbeispiel für Fast Shut Off mit drei Lichtvorhängen
HINWEIS
Art und Quelle der Gefahr
Die Eingangssignale, die die Fast Shut Off Funktion auslösen sollen (also die Eingangssignale
des FB), müssen in der Logik so verdrahtet werden, dass sie den schnell abzuschaltenden
Ausgang auch alleine abschalten könnten.
Art und Quelle der Gefahr
Auf welchen Ausgang der Funktionsblock Fast Shut Off wirkt, ist nur über die Parameter des
Funktionsblocks einzustellen!
Der Status-Ausgang des Funktionsblocks dient lediglich dazu, die Funktion des FBs anzuzei-
gen oder in der Logik weiter zu verarbeiten.
ACHTUNG
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
Fast Shut Off: 1 bis 8
Fast Shut Off mit Bypass: 1 bis 7
Alle Ausgänge desjenigen E/A-Moduls, dessen Eingänge auch
für die Eingangssignale benutzt werden.
97
