Parameter Hochlauf-Signale pro Zyklus
Der Eingang UT-Kontakt (BDC) signalisiert, dass die Presse den UT-Bereich (unterer Totpunkt)
erreicht hat. Das geschieht in dem am Eingang UT-Kontakt (BDC) eine steigende Flanke er-
kannt wird, während der Eingang OT-Kontakt (TDC) High ist. Ist der Parameter auf 1 (z. B. Ex-
zenterpresse) eingestellt, muss dieses Signal im Laufe des Presszyklus genau einmal vor-
kommen. Der Eingang OT-Kontakt (TDC) kann also nicht sofort auf Low wechseln, ohne dass
der Eingang UT-Kontakt (BDC) mindestens einmal eine steigende Flanke hatte. Eine Abwei-
chung von diesen Vorgängen würde zu einem Kontaktfehler führen.
Ist der Parameter auf 0-2 (z. B. Universalpresse) eingestellt, kann von diesem Ablauf im Rah-
men der Parametrierung abgewichen werden. D.h. auch 0 steigende Flanken an UT, 1 steigen-
de Flanke an UT oder zwei steigende Flanken an UT sind erlaubt. Bei der ersten steigenden
Flanke an UT wird der Ausgang Hochlauf auf High gesetzt. Kommen zwei steigende Flanken
vor, dann wird Hochlauf mit der ersten fallenden Flanke von UT Low und mit der zweiten stei-
genden Flanke nicht mehr High.
Beschreibung Hochlaufüberwachung
Wenn der Parameter Hochlauf-Signale pro Zyklus auf 1 parametriert ist, dann müssen die
Eingangssignale für UT-Kontakt (BDC) mit folgender Abbildung und den folgenden Regeln
übereinstimmen:

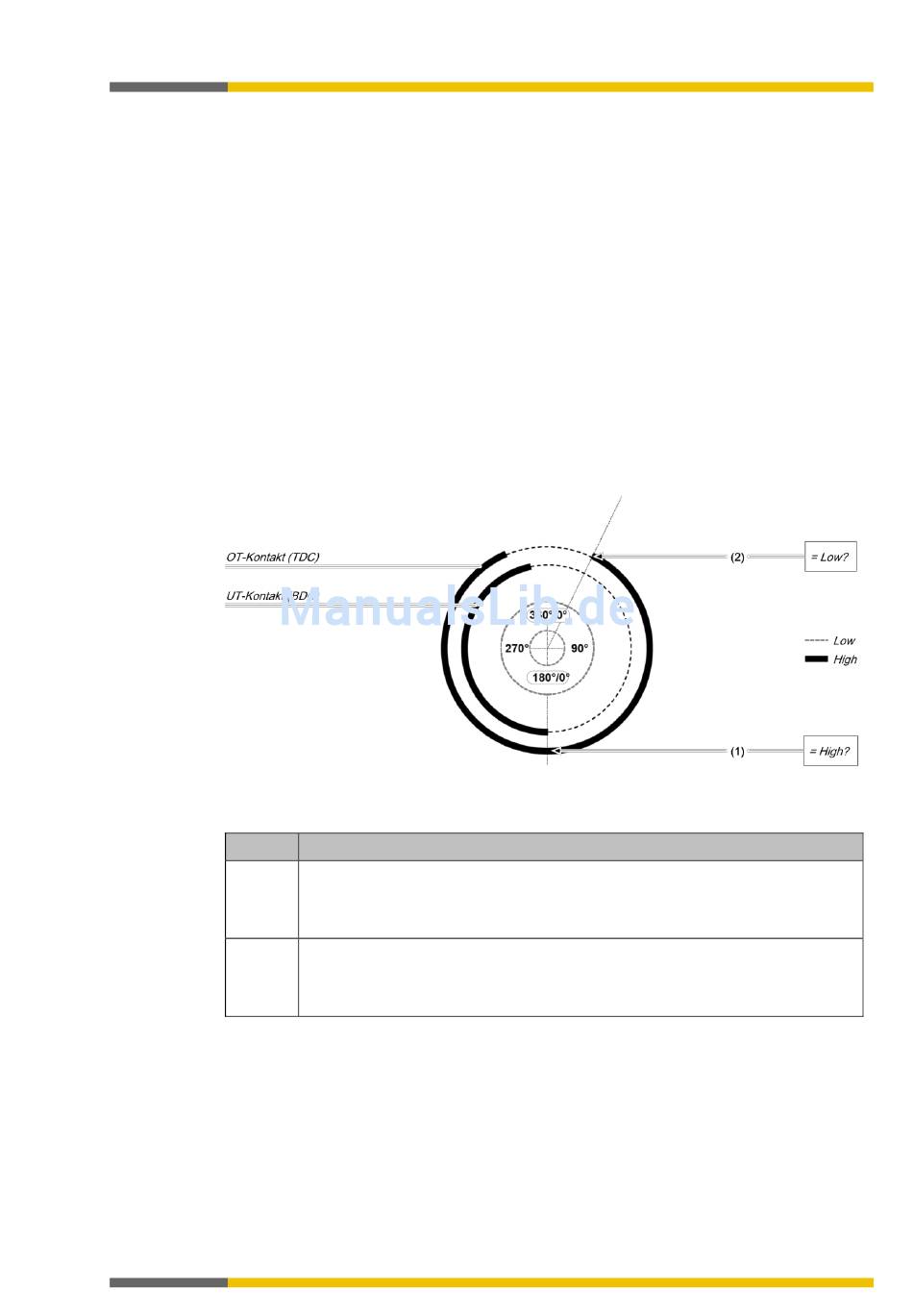

Abb. 153: Kontaktüberwachung mit dem Funktionsblock Kontaktmonitor Universalpresse mit aktiviertem UT-Kontakt
(BDC)
Pos.
(1)
(2)
Dieser Ablauf kann mit dem Parameter Hochlauf-Signale pro Zyklus abgeändert werden,
wenn dieser auf 0-2 parametriert ist (siehe vorheriger Abschnitt und Kapitel Eingang UT-
Kontakt).
Parameter Min. Restart-Pulszeit
Eine Restart-Sequenz (Eingang Restart Low-High-Low) ist erst gültig, wenn der Eingang
Restart mindestens 100 ms oder 350 ms auf High gesetzt war. Dieser Wert wird mit dem Pa-
rameter Min. Restart-Pulszeit eingestellt.
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Beschreibung
Der Beginn des Signals am UT-Kontakt (BDC) (steigende Flanke) muss nahe bei
180° liegen und muss erfolgen, während der Eingang OT-Kontakt (TDC) High ist.
Die steigende Flanke am UT-Kontakt (BDC) schaltet den Ausgang Hochlauf auf
High.
Die fallende Flanke am UT-Kontakt (BDC) (Übergang High-Low) muss vor der
steigenden Flanke (Übergang Low-High) am Eingang OT-Kontakt (TDC) erfolgen.
Das heißt, dass der Eingang UT-Kontakt (BDC) Low sein muss, wenn eine stei-
gende Flanke (Übergang Low-High) am Eingang OT-Kontakt (TDC) auftritt.
