Ausgang Nachlauffehler
Dieser Ausgang wird auf High gesetzt, wenn die Nachlaufüberwachung eine unerwartete Be-
wegung der Presse feststellt. Wenn der OT-Kontakt (TDC) verlassen wird, obwohl die Presse
eigentlich gestoppt sein müsste, wird dieser Eingang auf High gesetzt.
Ausgang Fehler-Flag
Dieser Ausgang wird auf High gesetzt, wenn irgendein Fehler anliegt bzw. wenn mindestens
einer von den Ausgängen Kontaktfehler oder Nachlauffehler auf High gesetzt ist und der Aus-
gang als aktiv parametriert ist.
1076744331
7.10.1.2.6
Fehlerzustände und Informationen zum Rücksetzen
Tab. 103: Fehlerzustände und Informationen zum Rücksetzen für den Funktionsblock Universalpressen
Ausgänge
Kontaktfehler
Nachlauffehler
1119726475
7.10.1.2.7

Beispielhafter Ablauf eines Pressenzyklus

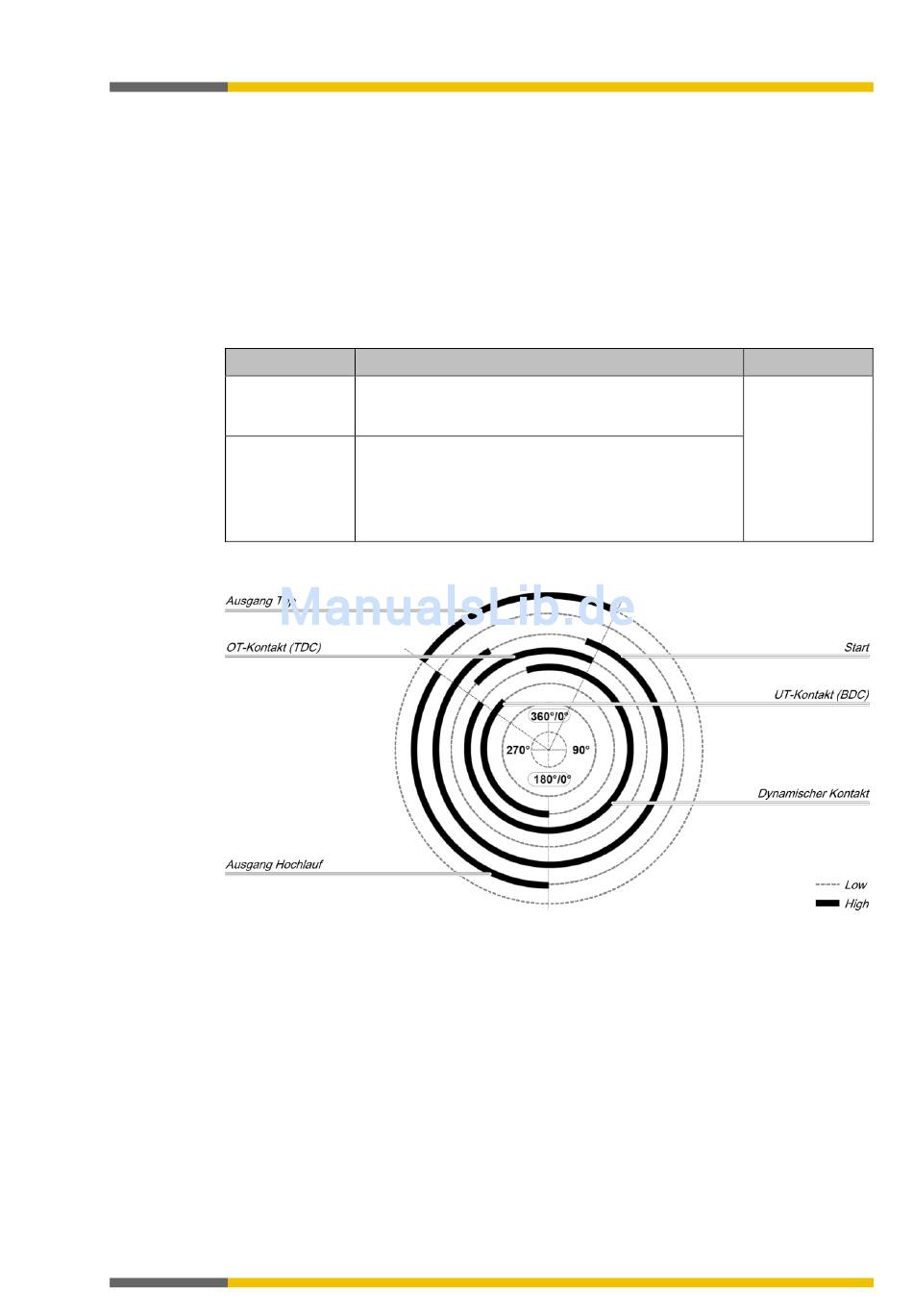

Abb. 150: Kontakt- und Ausgangsfolge einer Exzenterpresse bei einem fehlerfreien Ablauf (Beispiel)
1076745867
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Rücksetzen des Fehlerzustands
Der Ausgang Kontaktfehler wird High, wenn eine uner-
laubte Signalabfolge erkannt wurde. Für das Rückset-
zen ist eine gültige Restart-Sequenz erforderlich.
Der Ausgang Nachlauffehler wird High, wenn der OT-
Kontakt (TDC) verlassen wird, obwohl die Presse ei-
gentlich gestoppt haben müsste. Für das Rücksetzen
ist eine gültige Restart-Sequenz erforderlich.
Bemerkungen
Der Ausgang
Freigabe wird
Low, der Aus-
gang Restart
erforderlich High.
Wenn der Aus-
gang Fehler-Flag
vorhanden ist,
wird dieser High.
178
