Die grafische Benutzeroberfläche
Linke Sidebar | Bibliothek
Die benötigten Bestandteile für die Logikprogrammierung bietet Ihnen das Register Bibliothek
in der linken Sidebar an. Per Drag & Drop können Sie Funktionsblöcke (vordefiniert oder be-
nutzerdefiniert) sowie Ein- und Ausgänge, die sich aus den in der Hardware konfigurierten
Elementen ergeben, in den Arbeitsbereich ziehen.
Aus- und Eingänge, die in den Arbeitsbereich gezogen wurden, werden grün angezeigt.
Mit einem rechten Mausklick auf ein grün markiertes Element erhalten Sie im Kontextmenü ei-
nen Verwendungsnachweis:

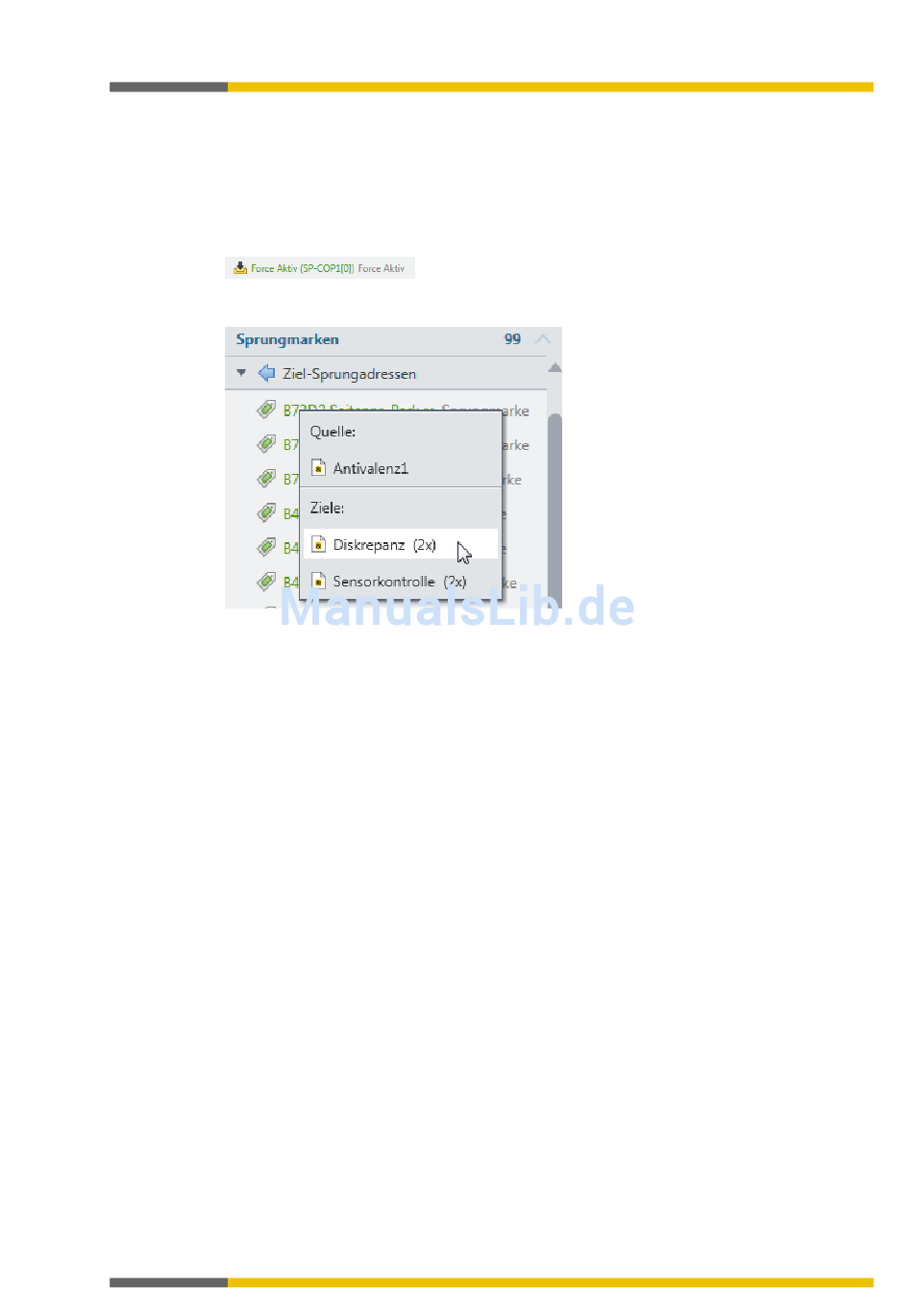

Abb. 32: Verwendungsinformation zu einer Sprungmarke
Der Verwendungsnachweis dokumentiert, wie oft und je nach Element auf welchen Seiten der
Ansicht Logik das Element verwendet wird. Verfügbar ist der Verwendungsnachweis für Ein-
gänge, Ausgänge Sprungmarken und CPU-Merker.
Mit einem Klick auf eine Quell- oder Zielangabe springen Sie direkt zu der entsprechenden
Stelle im Arbeitsbereich der Ansicht Logik.
Linke Sidebar | Übersicht
Im Register Übersicht der linken Sidebar sehen Sie alle verwendeten Projektbestandteile als
hierarchische Baumstruktur.
