7.9.7

Sequenzielles Muting

1176830859
Funktionsblockdiagramm

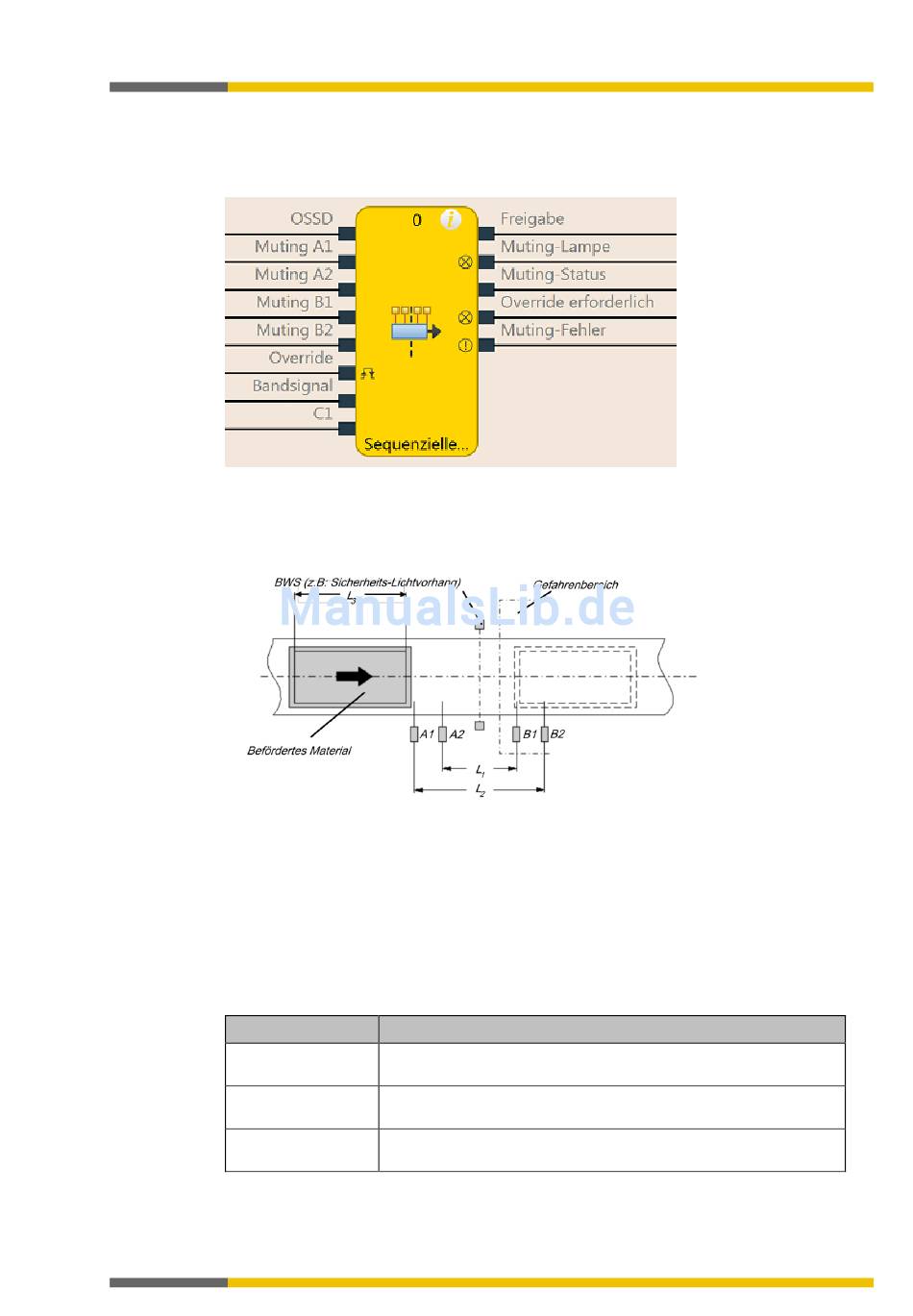

Abb. 136: Logische Anschlüsse für den Funktionsblock Sequenzielles Muting
Darstellung der Anwendung
Die nachfolgende Abbildung zeigt ein Beispiel für die Anordnung von Sensoren im Zusam-
menhang mit dem Funktionsblock Sequenzielles Muting.
Abb. 137: Beispiel für die sequenzielle Anordnung von Muting-Sensoren
Das Material bewegt sich im Beispiel von links nach rechts. Sobald die Muting-Sensoren
A1 & A2 aktiviert werden, wird die Schutzwirkung der Schutzeinrichtung (BWS) überbrückt.
Die Schutzwirkung bleibt so lange überbrückt, bis ein Sensor des Muting-Sensorpaares
B1 & B2 wieder frei wird.
Eine Beschreibung der Parameter finden Sie hier:
S. 151]
Eingangsbedingungen für Muting-Sensoren
Tab. 96: Bedingungen für Muting mit vier Sensoren bei sequenzieller Anordnung
Bedingung
A1 & A2
(oder B1 & B2)
A1 & A2 & B2 & B1
B1 & B2
(oder A1 & A2)
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Beschreibung
Startet den Muting-Zyklus. Je nach Transportrichtung des Materi-
als wird das erste Sensorpaar aktiviert.
Bedingung für das Übertragen der Muting-Funktion auf das zweite
Sensorpaar.
Muting gilt, solange diese Bedingung erfüllt wird. Je nach Trans-
portrichtung des Materials wird das zweite Sensorpaar aktiviert.
Parameter der Funktionsblöcke [Kap. 7.9.2,
