8.1.3

Aufzeichnung von Daten

839271947
Um die Logik zu analysieren, muss im Logikanalysator-Dialog der Button „Start" gedrückt
werden. Anschließend kann die Simulation gestartet werden und die Daten der IOs werden
aufgezeichnet.

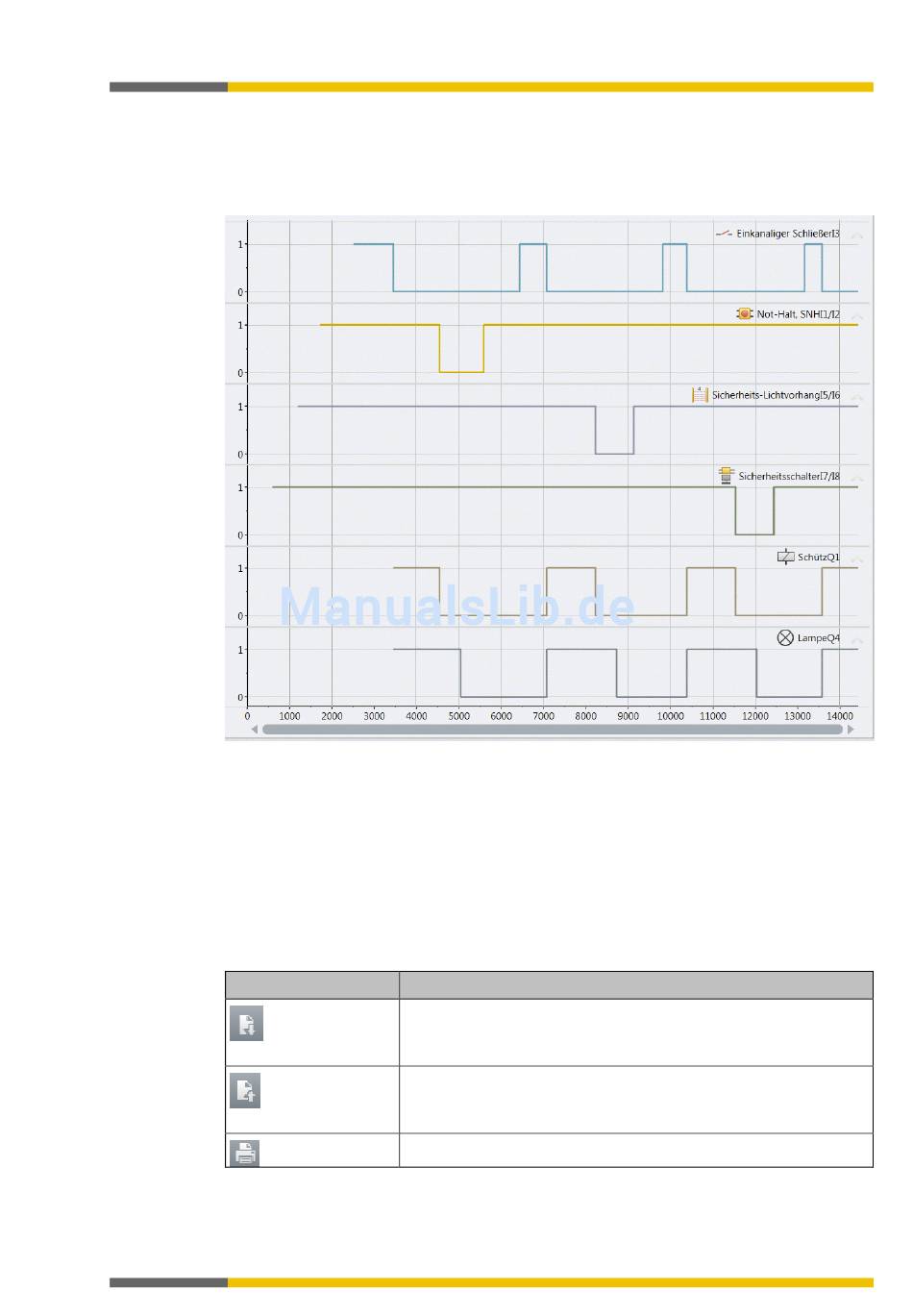

Abb. 195: Logikanalysator mit Wertveränderungen
Um die Aufnahme zu beenden, klickt man auf den Button „Beenden".
Über die Schaltfläche „Echtzeitansicht" kann auf die „Übersicht" gewechselt werden, die es
ermöglicht die aufgezeichneten Daten noch einmal im Gesamten zu betrachten.
8.1.4

Export, Import und Drucken von aufgezeichneten Daten

839274635
Neben den Steuerfunktionen für die Aufzeichnung stehen Ihnen in der Befehlsleiste des Lo-
gikanalysators folgende Funktionen zur Verfügung.
Diese Funktionen sind nur aktiv, wenn keine Aufzeichnung läuft.
Tab. 119: Legende
Element
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Simulation der Konfiguration
Funktion
Importiert einen zuvor exportierten Signalverlauf in samosPLAN5+.
Sie können sich den Signalverlauf noch einmal im Logikanalysator
ansehen.
Exportiert die aufgezeichneten Daten.
Die Exportdatei mit dem aufgezeichneten Signalverlauf können Sie
zu einem späteren Zeitpunkt wieder in samosPLAN5+ importieren.
Druckt die zuletzt abgeschlossene Aufzeichnung.
