7.6.3

ODER

839462795
Funktionsblockdiagramm

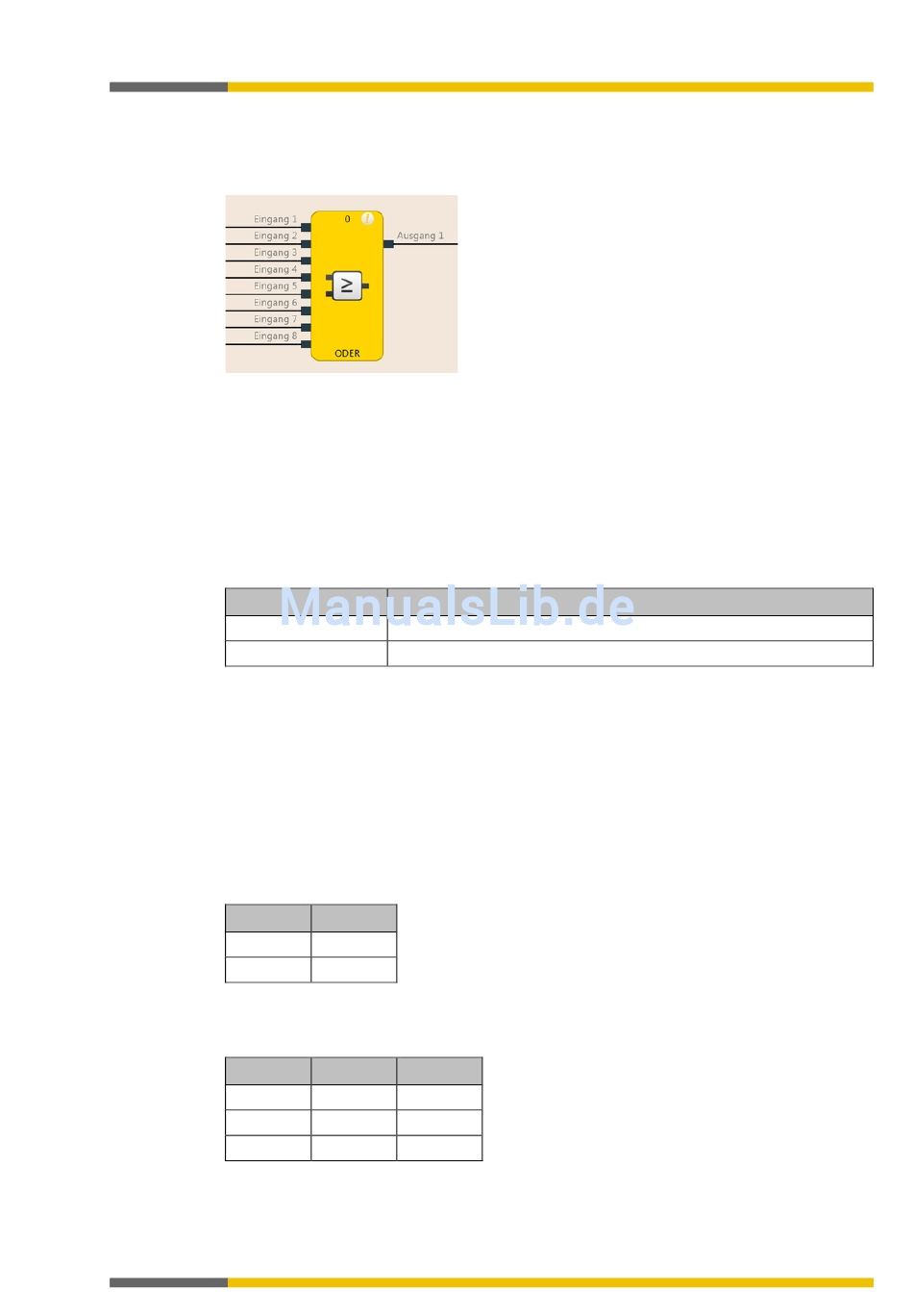

Abb. 63: Funktionsblockdiagramm für den Funktionsblock ODER
Allgemeine Beschreibung
Der Ausgang ist High, wenn ein beliebiger der ausgewerteten Eingänge High ist. Bis zu acht
Eingänge werden ausgewertet.
Beispiel: Wenn acht Lichtvorhänge an die Eingänge des Funktionsblocks angeschlossen sind,
dann wird der Ausgang High, sobald mindestens einer der Lichtvorhänge frei ist.
Parameter des Funktionsblocks
Tab. 32: Parameter des Funktionsblocks ODER
Parameter
Anzahl Eingänge
Eingang x invertieren
Weitere Informationen:
Wahrheitstabelle
Für die Wahrheitstabellen in diesem Abschnitt gilt:
„0" bedeutet logisch Low
„1" bedeutet logisch High
„x" bedeutet „beliebig" = „0" oder „1"
Wahrheitstabelle für ODER-Auswertung mit einem Eingang
Tab. 33: Wahrheitstabelle für ODER-Auswertung mit einem Eingang
Eingang 1
0
1
Wahrheitstabelle für ODER-Auswertung mit zwei Eingängen
Tab. 34: Wahrheitstabelle für ODER-Auswertung mit zwei Eingängen
Eingang 1 Eingang 2
0
1
x
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
2 bis 8
Jeder Eingang dieses Funktionsblocks kann invertiert werden.
Invertieren von Eingängen [Kap. 7.4.2, S. 80]
Ausgang
0
1
Ausgang
0 0
x 1
1 1
