Schalter-Auswertung

839806859
Funktionsblockdiagramm

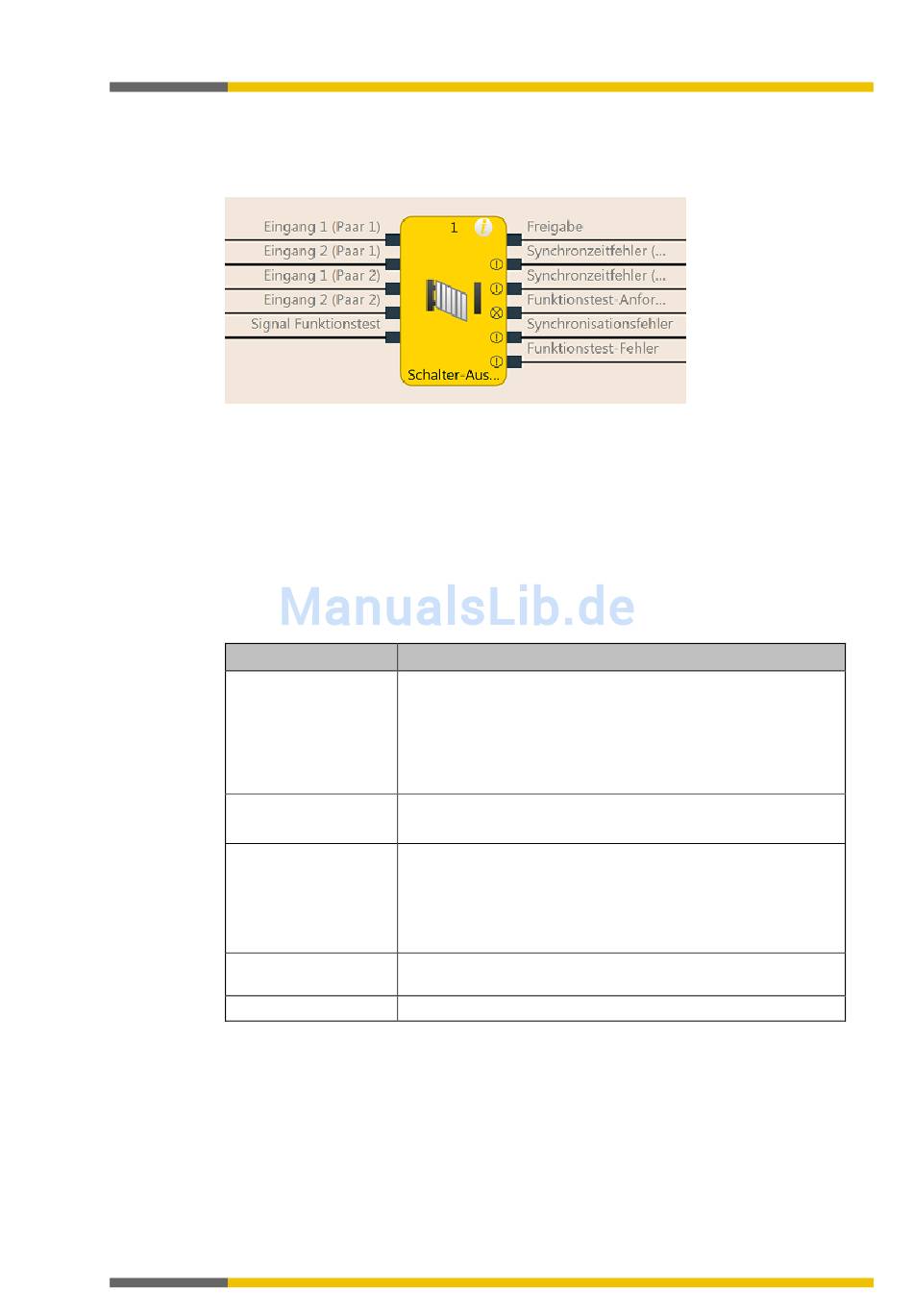

Abb. 122: Funktionsblockdiagramm für den Funktionsblock Schalter-Auswertung
Allgemeine Beschreibung
Der Funktionsblock kann dazu verwendet werden, zweikanalige Schalter auszuwerten. Es kön-
nen 1 Paar oder 2 Paare ausgewählt werden.
Für das Verhalten der zweikanaligen Auswertung siehe:
chronzeit [Kap. 10, S. 248]
Darüber hinaus ermöglicht der Funktionsblock optional eine Funktionstestüberwachung.
Parameter des Funktionsblocks
Tab. 80: Parameter des Funktionsblocks Schalter-Auswertung
Parameter
Eingänge / Modus
Mit Funktionstest
Synchronzeit Paar 1
Synchronzeit Paar 2
Synchronisationszeit
Anzahl Ausgänge
Wieland Electric GmbH | BA000967 | 11/2016 (Rev. E)
Logikprogrammierung – Funktionsblöcke
Mögliche Werte
• Einkanalig
• Zweikanalig äquivalent (1 Paar)
• Zweikanalig antivalent (1 Paar)
• Zweikanalig äquivalent (2 Paare)
• Zweikanalig antivalent (2 Paare)
• ja: Mit Funktionstest
• nein: ohne Funktionstest
Für die Eingänge 1 und 2 des Paares 1 und Eingänge 1 und 2
des Paares 2 getrennt einstellbar.
Werte: 0 = inaktiv, 10 bis 30000 ms in 10-ms-Schritten.
Wenn aktiv, muss der Wert größer sein als die Logik-
Ausführungszeit.
0 = inaktiv, 10 bis 30000 ms in 10-ms-Schritten. Wenn aktiv,
muss der Wert größer sein als die Logik-Ausführungszeit.
1 bis 6
Zweikanalige Auswertung und Syn-
140
