Airbag-System
1. Allgemeines

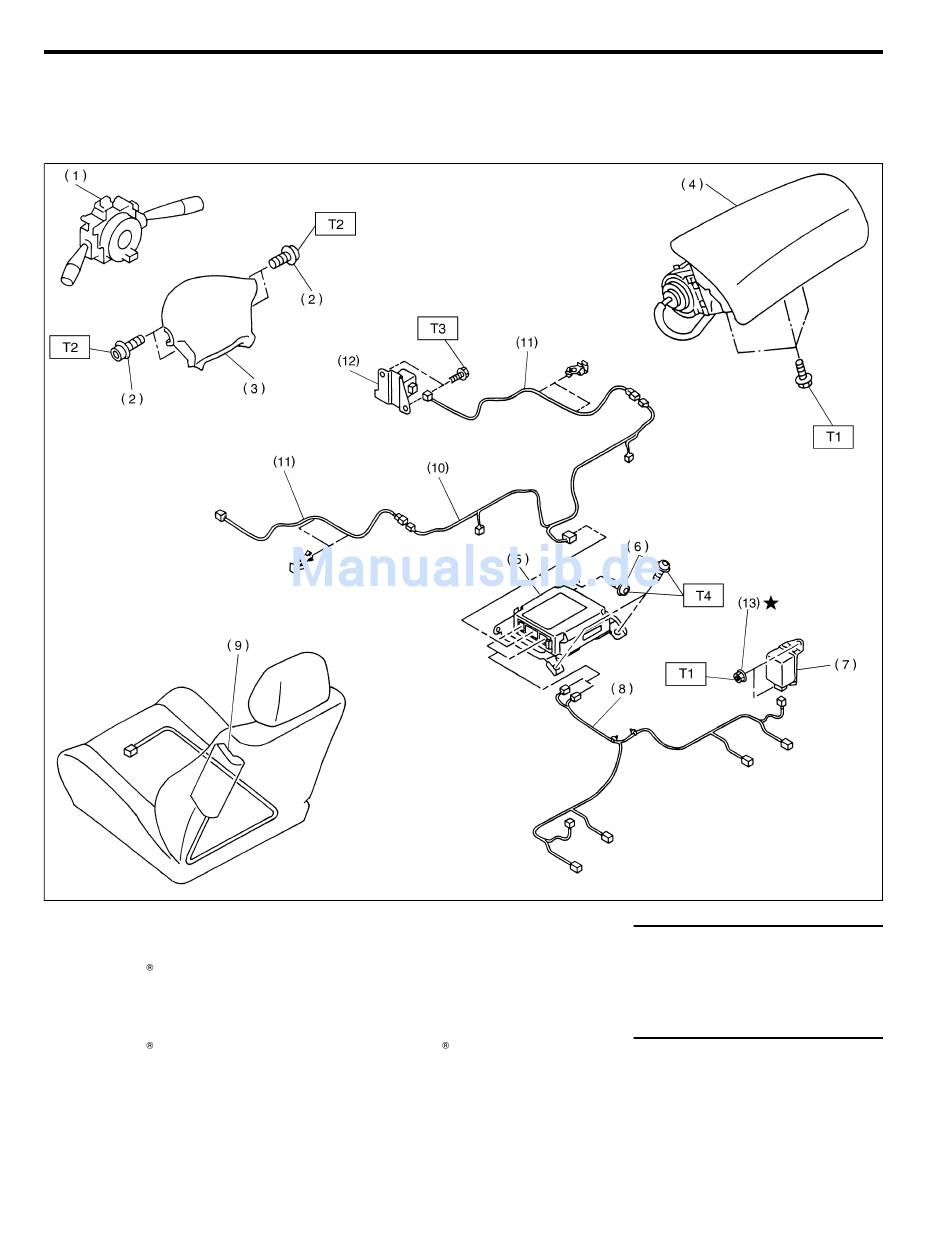

A: BAUTEILE
S802001A05
1. SRS-AIRBAG
S802001A0501
(1) Kombinationsschalter mit Rollen-
kontakten
(2) T30-TORX -Schraube
(3) Airbag-Modul (Fahrerseite)
(4) Airbag-Modul (Beifahrerseite)
(5) Airbag-Steuergerät
(6) T40-TORX -Schraube
(7) Seitenairbag-Sensor
ALLGEMEINES
S802001
(8) Seitenairbag-Kabelstrang
(9) Seitenairbag-Modul
(10) Haupt-Kabelbaum für Airbag
(11) Kabelstrang für Neben-Crash-
sensor
(12) Neben-Crashsensor
(13) E12-TORX -Mutter
AB-2
Anzugsdrehmoment: N·m (kg-m)
7,4±2,0 (0,75±0,2)
T1:
10±2 (1,0±0,2)
T2:
20±4 (2,0±0,4)
T3:
25±2 (2,5±0,2)
T4:
B5M0680A
