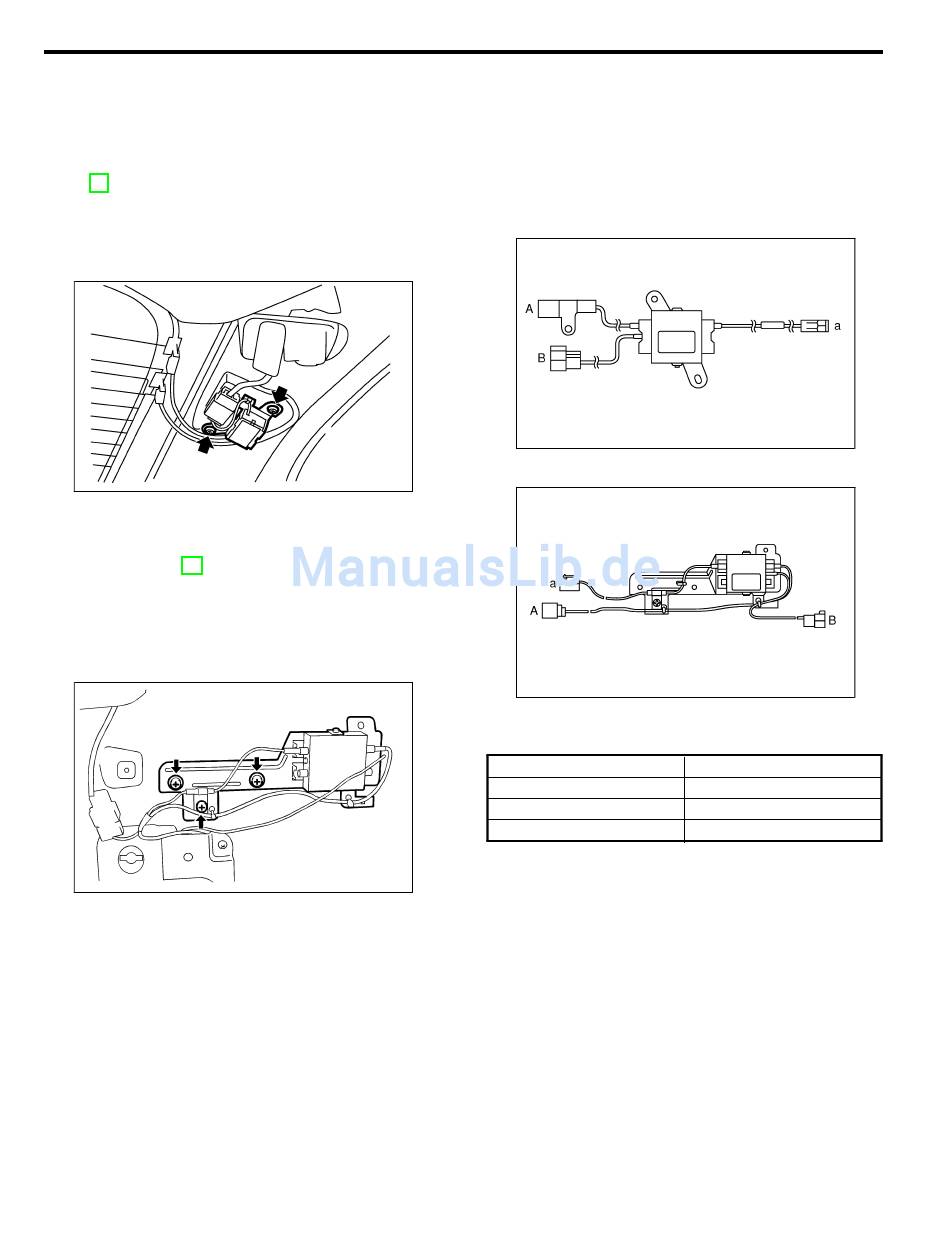

8. Antennenverstärker
A: AUSBAU
S901460A18
1. LIMOUSINE
S901460A1801
1) Obere Verkleidung der C-Säule ausbauen. <Sie-
he EI-41 AUSBAU, Hintere Seitenwandverkleidung.>
2) Kabelsteckverbinder
lösen.
3) Befestigungsschraube herausdrehen und Anten-
nenverstärker abnehmen.
2. WAGON
S901460A1802
1) Untere Seitenverkleidung im Fahrzeugheck ent-
fernen. <Siehe EI-41 AUSBAU, Hintere Seitenwand-
verkleidung.>
2) Kabelsteckverbinder
lösen.
3) Befestigungsschraube herausdrehen und Anten-
nenverstärker abnehmen.
ANTENNENVERSTÄRKER
S901460
abziehen
und
Klemme
B6M1328
abziehen
und
Klemme
B6M1212
B: EINBAU
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
C: INSPEKTION
1. FÜR EUROPA
LIMOUSINE:
WAGON:
Widerstand zwischen Klemme und Verstärkerge-
häuse messen.
Anschluß des Prüfgeräts
A — Verstärker
B — Verstärker
a — Verstärker
ET-13
S901460A11
S901460A10
S901460A1001
Widerstand
Mehr als 100 kΩ
Mehr als 100 kΩ
Mehr als 100 kΩ
Unterhaltung
B6M1575A
B6M1576A
