Scheiben/Fenster/Spiegel

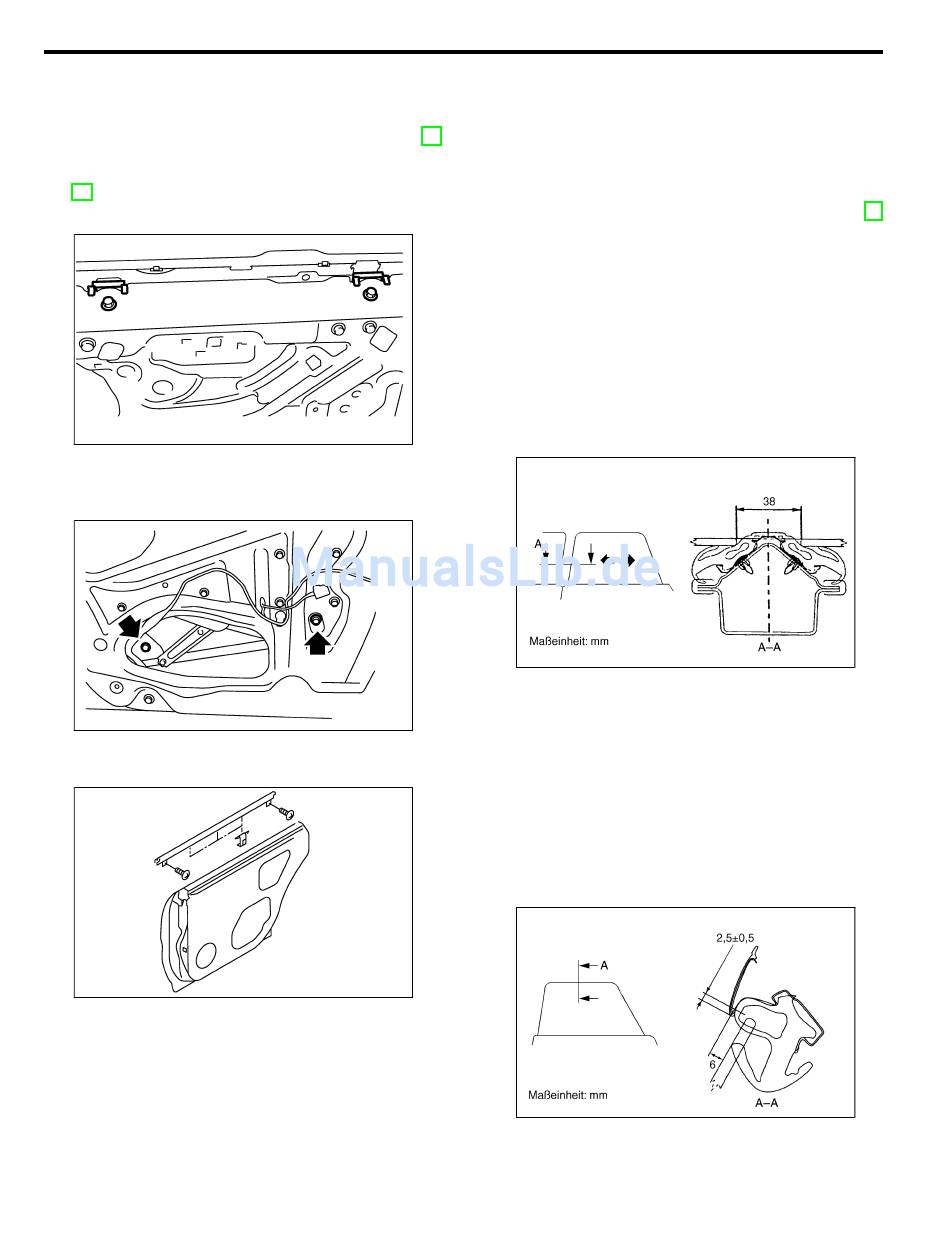

8. Fondtürscheibe
A: AUSBAU
S905450A18
1) Türverkleidung
ausbauen.
AUSBAU, Türverkleidung hinten.>
2) Die
Dichtungsabdeckung
EB-17 AUSBAU, Wassersperrfolie hinten.>
3) Stabilisator ausbauen.
4) Fensterheberschalter betätigen, um die Scheibe
in die gezeigte Stellung zu bringen, und die beiden
Muttern abschrauben.
5) Zwei Schrauben lösen, um die Dichtung abzu-
bauen.
6) Scheibe herausziehen.
VORSICHT:
Glasscheiben keinen Stößen oder Schlägen aus-
setzen.
FONDTÜRSCHEIBE
S905450
<Siehe
EI-31
entfernen.
<Siehe
B5M1044
B5M1046
B5M1051
GW-32
B: EINBAU
S905450A11
1) Der Einbau erfolgt in der umgekehrten Reihen-
folge des Ausbaus.
VORSICHT:
Sicherstellen, daß die Hebeschiene der Scheibe
fest in der Scheibenführung sitzt.
2) Türscheibe hinten einstellen. <Siehe GW-32
EINSTELLUNG, Türscheibe hinten.>
C: EINSTELLUNG
HINWEIS:
Die hintere Türscheibe wird in der Regel auf die glei-
che Weise wie die vordere Scheibe eingestellt,
obwohl sich die Scheiben in ihren Abmessungen
unterscheiden. Spezielle Hinweise für die hintere
Scheibe folgen unten.
1) Die Lage der Scheibe entsprechend den folgen-
den Abmessungen einstellen (Richtwerte).
VORSICHT:
¼ Falls die Abmessungen kleiner sind als die
angegebenen Abmessungen, wird die Scheibe
beim Heben/Senken möglicherweise in der Dich-
tung eingeklemmt. Im schlimmsten Fall kann es
vorkommen, daß sich die Scheibe nicht vollstän-
dig öffnen läßt.
¼ Nach dem Einstellen die Scheibe heben und
senken, um zu prüfen, ob die Scheibe klemmt.
2) Anpreßdruck der Scheibe einstellen, dabei die fol-
genden Abmessungen als Richtlinie verwenden.
VORSICHT:
¼ Falls der Anpreßdruck der hinteren Scheibe
höher als notwendig ist, kann die Scheibe in der
S905450A01
B5M0935A
B5M0936A
