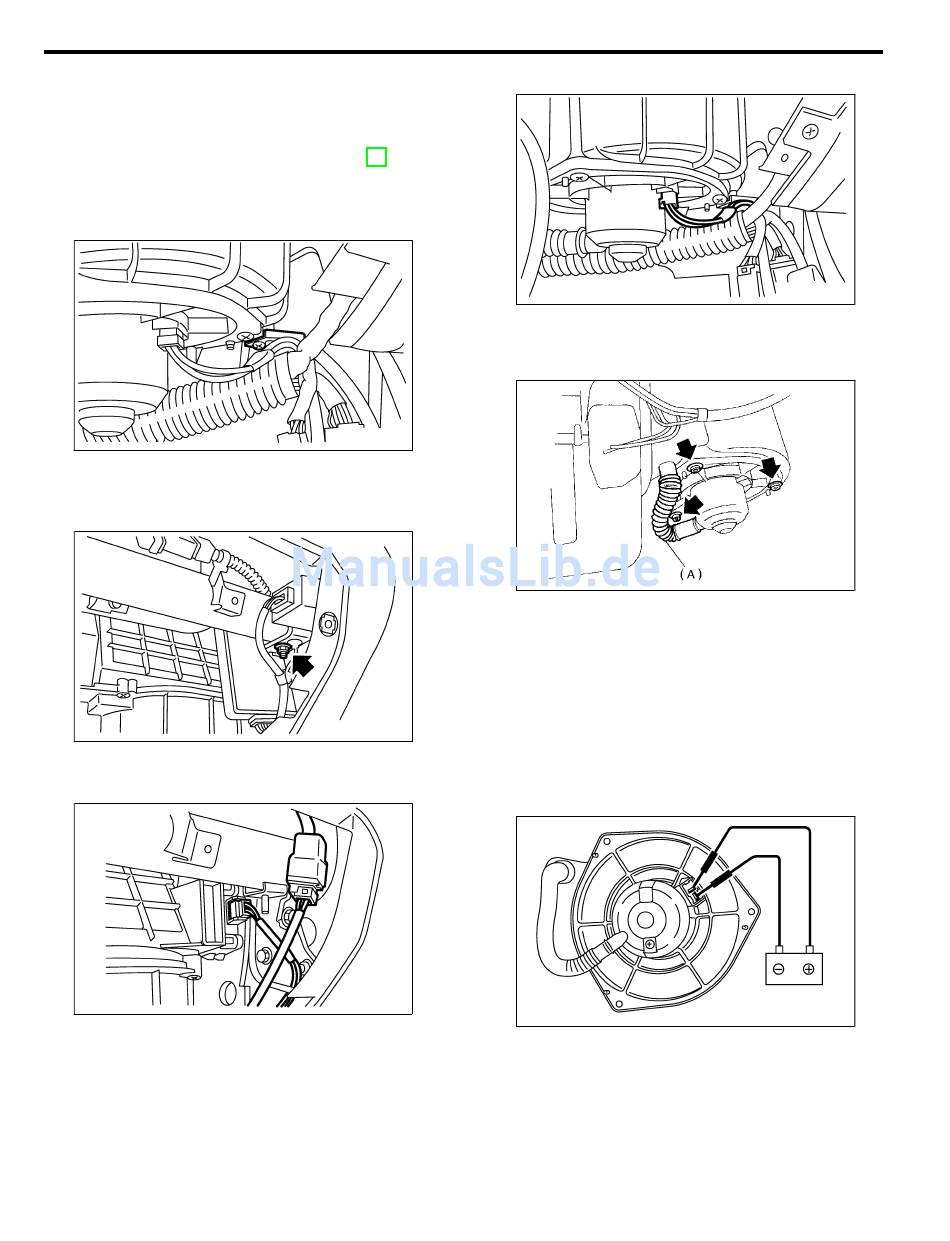

8. Gebläsemotor-Baugruppe
A: AUSBAU
S701295A18
1) Massekabel der Batterie abklemmen.
2) Handschuhfach ausbauen. <Siehe EI-32 Hand-
schuhfach.>
3) Befestigungsschrauben der Kabelstranghalterung
herausdrehen.
4) Muttern der Halterung für Steuergerät der Tür-
schloß-Fernbedienung und CRU-Gerät abschrau-
ben.
5) Steckverbinder für Schiebedach abziehen.
6) Steckverbinder vom Servoelement abziehen.
GEBLÄSEMOTOR-BAUGRUPPE
S701295
B4M2301
B4M2302
B4M2303
AC-31
HVAC-System (Heizung, Lüftung und Klimaanlage)
7) Steckverbinder vom Motor abziehen.
8) Drei Schrauben herausdrehen.
9) Steckverbinder vom Sauggebläsekanal (A) abzie-
hen und Gebläsemotor ausbauen.
B: EINBAU
S701295A11
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
C: INSPEKTION
S701295A10
Klemme 1 des Motor-Steckverbinders von der Batte-
rie mit dem Pluskabel (+) und Klemme 2 mit dem
Minuskabel (−) verbinden. Sicherstellen, daß der
Motor gleichmäßig läuft.
B4M2304
S4M0033A
B4M2404
