VERFAHREN ZUM BEFÜLLEN DER KLIMAANLAGE MIT KÄLTEMITTEL
HVAC-System (Heizung, Lüftung und Klimaanlage)
4. Verfahren zum Befüllen der
Klimaanlage mit Kältemittel
A: FUNKTION
S701292A16
VORSICHT:
¼ Während der Arbeit unbedingt Schutzbrille und
Schutzhandschuhe tragen.
¼ Vor dem Befüllen der Klimaanlage mit Kältemit-
tel das System
Feuchtigkeitsmengen, die im System verblieben
sind, zu entfernen.
Die Feuchtigkeit im System kann nur unter dem
Mindestunterdruck vollständig entfernt werden.
Der Mindestunterdruck beeinflußt die Temperatur
im System.
¼ Die folgende Liste zeigt die Unterdruckwerte,
die notwendig sind, um Wasser bei verschiede-
nen Temperaturen zum Sieden zu bringen. Außer-
dem sind die am Meßgerät angezeigten Unter-
druckwerte ca. 3,3 kPa (25 mmHg) niedriger als
die auf einer Höhe von 304,8 m über dem Meeres-
spiegel gemessenen Werte.
Zur Verdunstung erforderlicher Unterdruck (in Meeres-
Temperatur
1,7°C
7,2°C
12,8°C
18,3°C
23,9°C
29,4°C
35°C

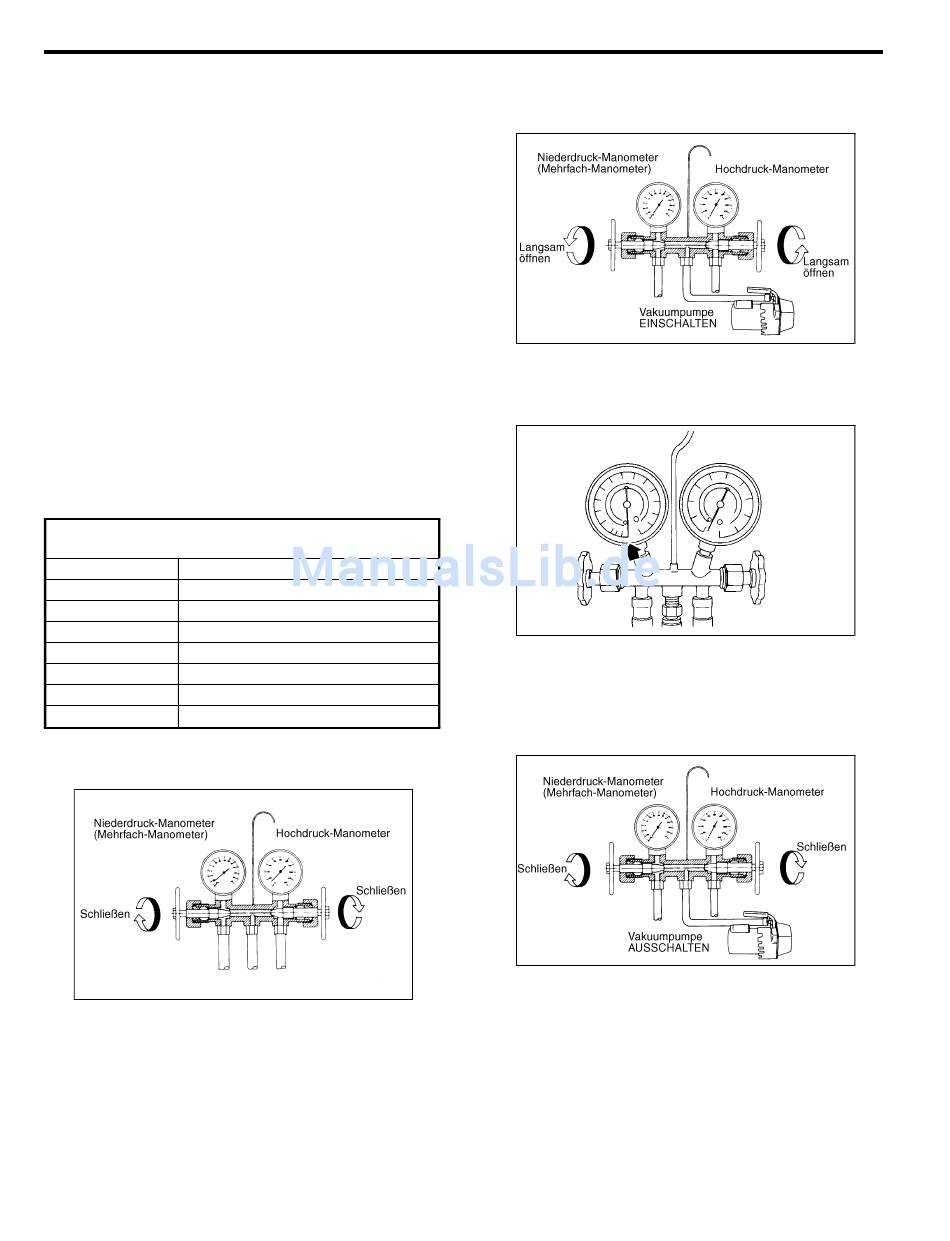

1) Ventile auf der Nieder-/Hochdruckseite des Kom-
bi-Druckprüfers schließen.
2) Nieder-/Hochdruckschläuche an die entsprechen-
den Wartungsanschlüsse des Fahrzeugs anschlie-
ßen.
3) Den mittleren Schlauch des Kombi-Druckprüfers
mit der Unterdruckpumpe verbinden.
S701292
evakuieren, um kleine
höhe)
Unterdruck
100,9 kPa (757 mmHg)
100,5 kPa (754 mmHg)
99,8 kPa (749 mmHg)
99,2 kPa (744 mmHg)
98,5 kPa (739 mmHg)
97,2 kPa (729 mmHg)
95,8 kPa (719 mmHg)
G4M0596
4) Ventile auf der Nieder-/Hochdruckseite vorsichtig
öffnen, um die Unterdruckpumpe in Betrieb zu set-
zen.
5) Nachdem die Niederdruckanzeige einen Wert von
100,0 kPa (750 mmHg) oder höher erreicht hat, das
System ca. 15 Minuten lang evakuieren.
6) Falls das Meßgerät nach einer Evakuierzeit von
15 Minuten einen Wert von 100,0 kPa (750 mmHg)
oder höher anzeigt, die Ventile auf beiden Seiten
schließen, um die Unterdruckpumpe zum Stillstand
zu bringen.
AC-24
