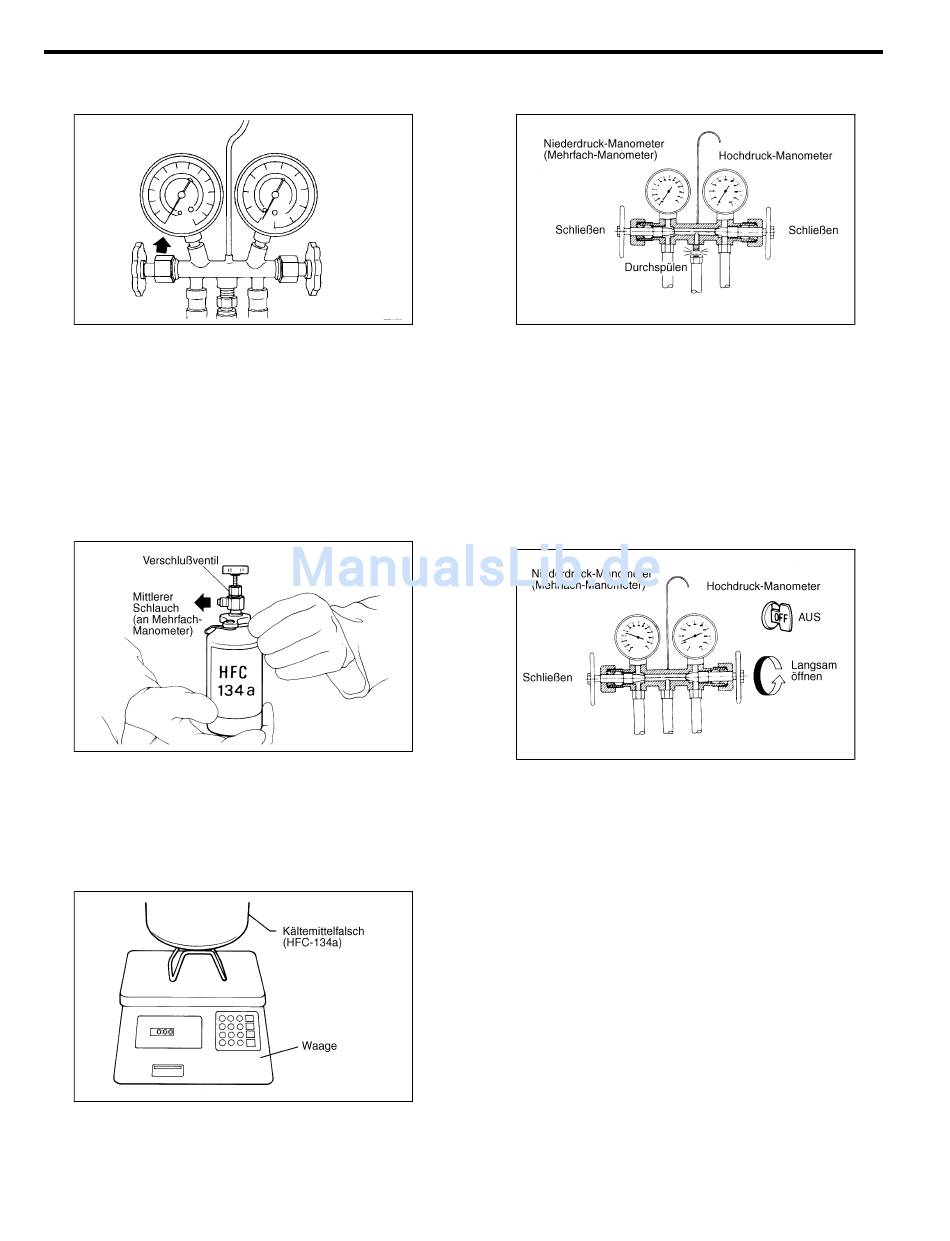

VERFAHREN ZUM BEFÜLLEN DER KLIMAANLAGE MIT KÄLTEMITTEL
7) Meßwert der Niederdruckanzeige schriftlich fest-
halten.
8) System mindestens 5 Minuten ruhen lassen und
anschließend prüfen, ob sich der Wert der Nieder-
druckanzeige verändert.
Wenn sich eine Anzeige dem Nullpunkt nähert, ist
dies ein Zeichen von Undichtigkeit. Rohranschlüsse
prüfen, instandsetzen und sicherstellen, daß keine
Undichtigkeit durch Entlüften vorhanden ist.
9) Zapfanlage an der Kältemitteldose anbringen,
dazu nach der beiliegenden Betriebsanleitung vorge-
hen.
10) Den Schlauch am Mittelanschluß des Mehrfach-
Manometers von der Vakuumpumpe lösen und am
Verschlußventil der Nachfüllpatrone anschließen.
11) Wenn ein Kältemittelbehälter mit 13,6 kg Inhalt
verwendet wird, die in Gebrauch befindliche Kältemit-
telmenge mit einer Waage messen.
HVAC-System (Heizung, Lüftung und Klimaanlage)
12) Nachprüfen, ob alle drei Schläuche fest am
Kombi-Druckprüfer angeschlossen sind.
G4M0600
13) Verschlußventil der HFC-134a-Patrone öffnen.
14) Den Anschluß des mittleren Schlauchs am Kom-
bi-Druckprüfer nur für wenige Sekunden lösen, um
die Luft im mittleren Schlauch durch das Kältemittel
zu verdrängen (gegebenenfalls Entlüftungsventil am
Kombi-Druckprüfer betätigen).
15) Hochdruckventil bei abgeschaltetem Motor vor-
sichtig öffnen.
VORSICHT:
Niederdruckventil nicht öffnen.
G4M0980
VORSICHT:
Beim Befüllen von der Hochdruckseite niemals
den Motor laufen lassen.
16) Hochdruckventil schließen, wenn die Nieder-
druckanzeige 98 kPa (1 kg/cm
System mit einem Lecksuchgerät auf Undichtigkeiten
prüfen.
Falls nach beendetem Kältemittel-Recycling eine
Undichtigkeit festgestellt wird, den betreffenden
Bereich instandsetzen.
17) Nachdem die Lecksuche ergeben hat, daß keine
Undichtigkeiten vorhanden sind, die Klimaanlage mit
der erforderlichen Kältemittelmenge befüllen.
VORSICHT:
Beim Befüllen von der Hochdruckseite niemals
G4M0981
den Motor laufen lassen.
AC-25
G4M0603
G4M0604
2
) erreicht. Das
