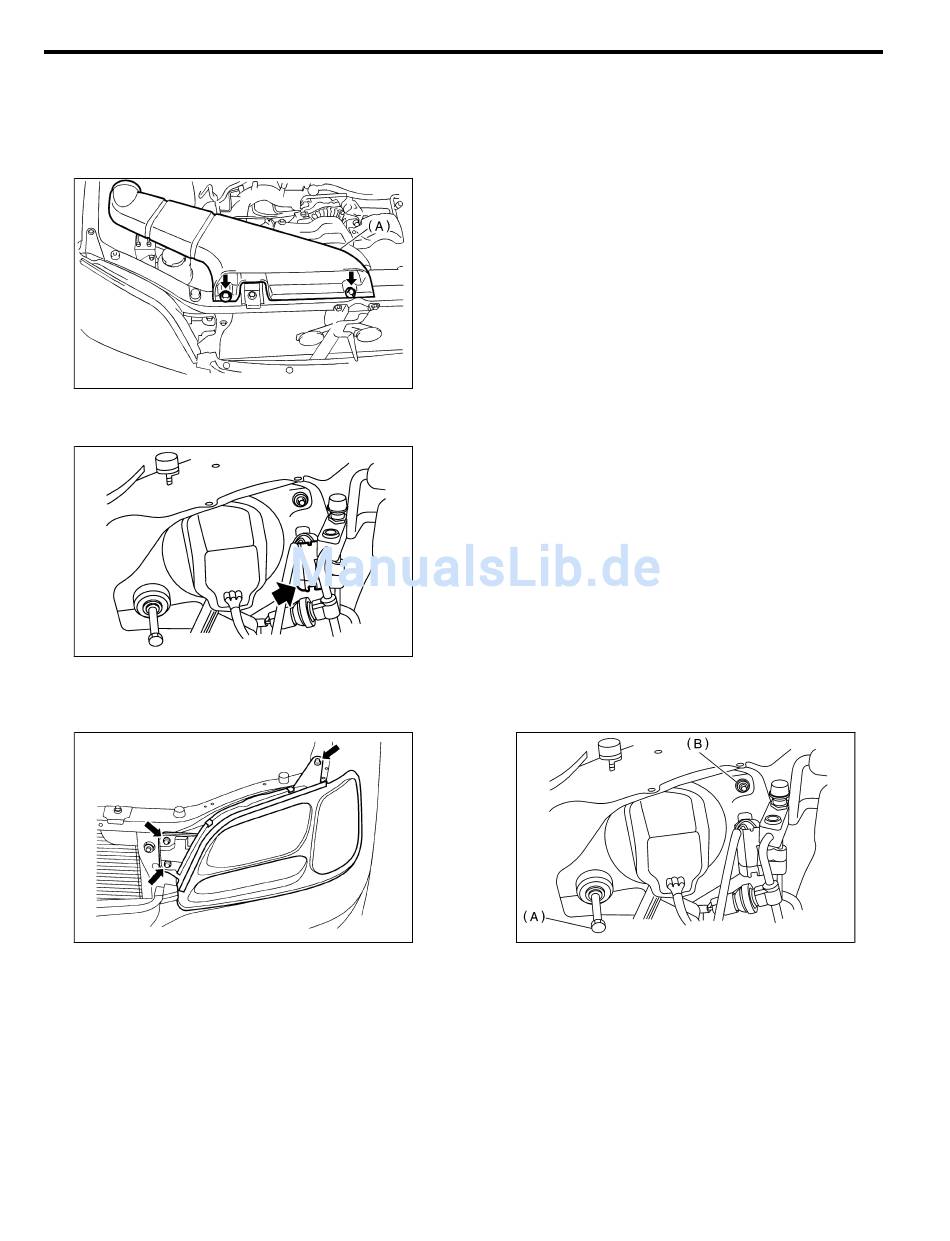

11. Hauptscheinwerfer
A: AUSBAU
S914409A18
1) Kanal (A) ausbauen (bei Ausbau des rechten
Scheinwerfers).
2) Steckverbinder von der Glühlampe des Schein-
werfers abziehen.
3) Drei Schrauben herausdrehen und Steckverbin-
der abziehen, anschließend den Scheinwerfer
abnehmen.
HAUPTSCHEINWERFER
B: EINBAU
S914409
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
C: EINSTELLUNG
1. SCHEINWERFEREINSTELLUNG
VORSICHT:
Vor dem Einstellen den Scheinwerfer ausschal-
ten. Vor der Leichtweiteneinstellung darf nicht
der Scheinwerfer mindestens zwei Minuten ein-
geschaltet werden.
HINWEIS:
Vor der Prüfung des Leuchtweits die folgenden Punk-
ten sicherstellen:
¼ In der Umgebung des Scheinwerfers darf es keine
B6M1186A
Beschädigung oder Verformung geben.
¼ Fahrzeug auf ebenen Boden stellen.
¼ Reifenfülldruck richtig.
¼ Kraftstofftank ist voll nachgefüllt.
¼ Das Fahrzeug durch Schaukeln an den Kotflügeln
mehrmals einfedern, damit die Radaufhängungen
den normalen Höhenstand erreichen.
¼ Eine Person oder ein entsprechendes Gewicht
muß sich auf dem Fahrersitz befinden.
Scheinwerfer einschalten und das Abblendlicht auf
die folgenden Stellen auf der Einstellwand einstellen.
HINWEIS:
B6M1441
¼ Schalter der Leuchtweitenregulierung auf "0" stel-
len.
¼ Zuerst die Vertikaleinstellung (A), dann die Hori-
zontaleinstellung (B) der Scheinwerfer vornehmen.
B6M1189
LI-39
Beleuchtungsanlage
S914409A11
S914409A01
S914409A0101
B6M1185A
