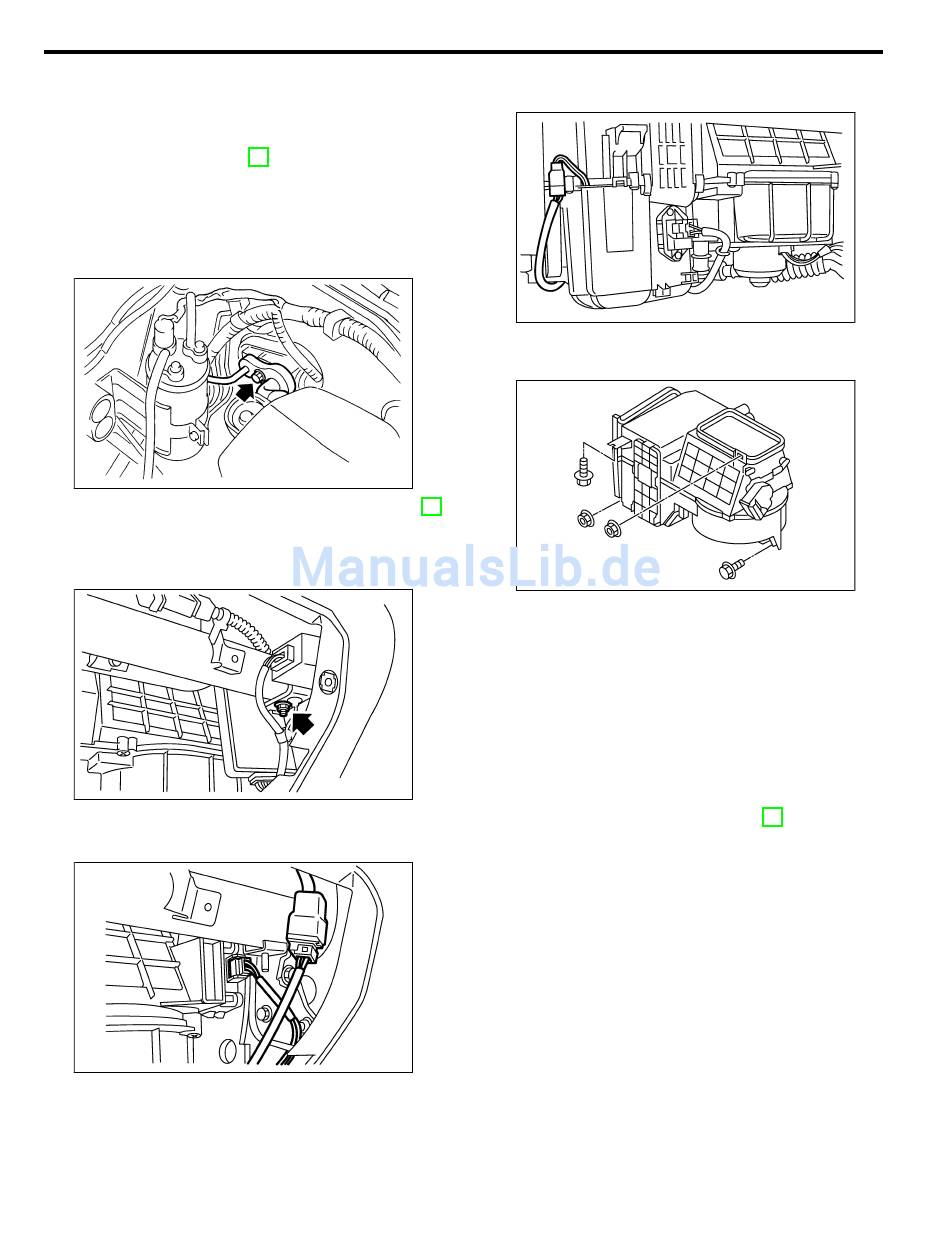

15. Lufteinlaß-Baugruppe
A: AUSBAU
S701632A18
1) Kältemittel mit Recyclingsystem aus der Klimaan-
lage absaugen. <Siehe AC-23 FUNKTION, Verfahren
für das Kältemittel-Recycling.>
2) Massekabel der Batterie abklemmen.
3) Die Schrauben herausdrehen, mit denen Expan-
sionsventil und Rohrleitung im Motorraum befestigt
sind.
4) Instrumententafel
ausbauen.
AUSBAU, Instrumententafel.>
5) Steuergerät der Türschloß-Fernbedienung und
CRU-Gerät ausbauen.
6) Steckverbinder für Schiebedach abziehen.
7) Steckverbinder vom Servomotor abziehen.
8) Steckverbinder vom Leistungstransistor für Hei-
zungsgebläse abziehen.
9) Steckverbinder
vom
abziehen.
LUFTEINLASS-BAUGRUPPE
S701632
S4M0211
<Siehe
EI-35
B4M2302
B4M2303
Gebläsemotor/Heizung
AC-41
HVAC-System (Heizung, Lüftung und Klimaanlage)
10) Steckverbinder
vom
abziehen.
11) Schrauben und Muttern am Gerät herausdrehen
bzw. abschrauben
12) Anschluß
des
Kondenswasser-Ablaufschlau-
ches lösen.
13) Gerät ausbauen.
B: EINBAU
S701632A11
1) Der Einbau erfolgt in der umgekehrten Reihen-
folge des Ausbaus.
VORSICHT:
Die O-Ringe erneuern und mit Kompressoröl
bestreichen.
2) Kältemittel befüllen. <Siehe AC-24 FUNKTION,
Verfahren zum Befüllen der Klimaanlage mit Kälte-
mittel.>
Innentemperatursensor
B4M2307
B4M2337
