HVAC-System (Heizung, Lüftung und Klimaanlage)
13. Kondensator
A: AUSBAU
S701282A18

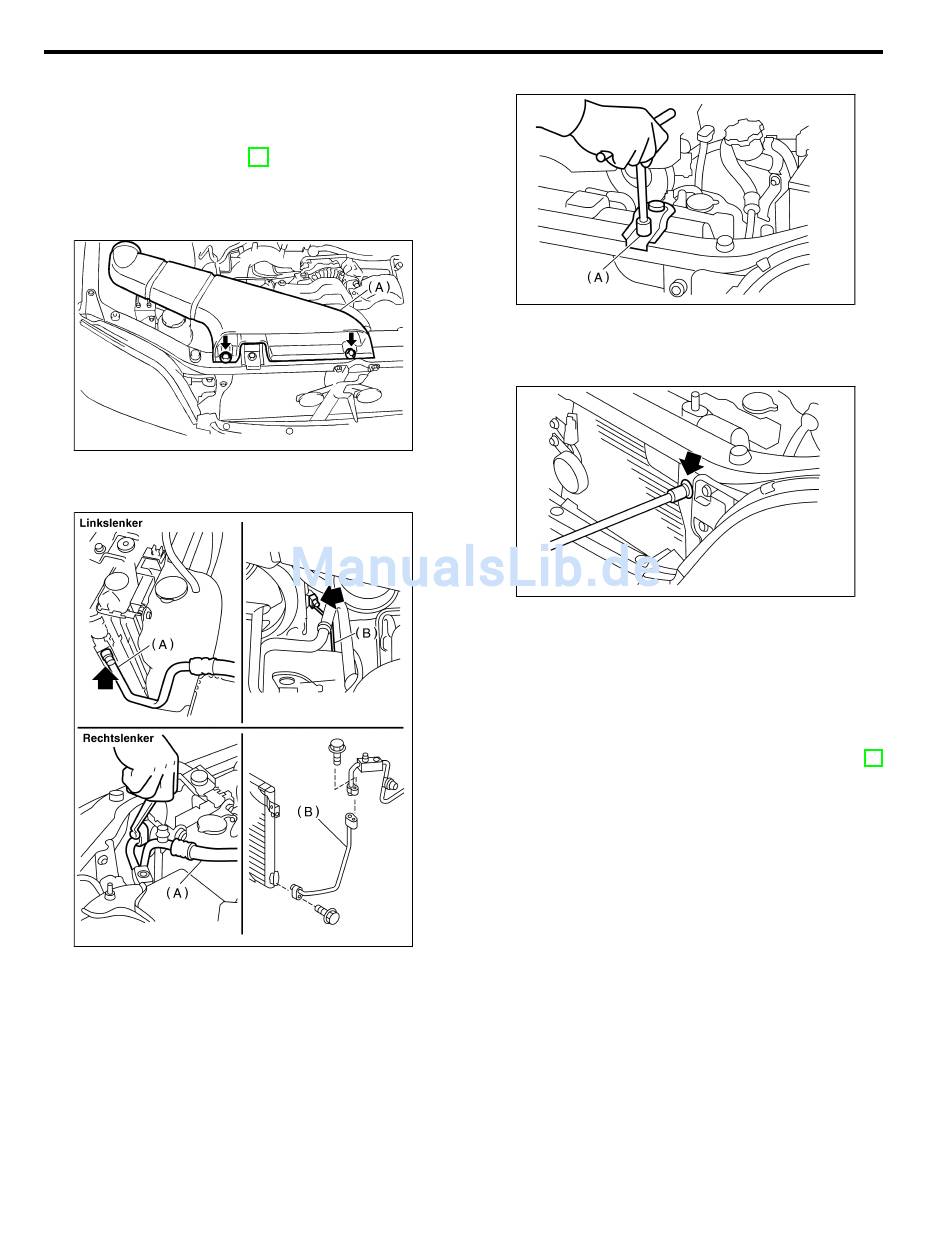

1) Kältemittel mit Recyclingsystem aus der Klimaan-
lage absaugen. <Siehe AC-23 FUNKTION, Verfahren
für das Kältemittel-Recycling.>
2) Massekabel der Batterie abklemmen.
3) Kanal (A) ausbauen.
4) Hochdruckschlauch (A) und Niederdruckschlauch
(B) vom Kondensator lösen.
KONDENSATOR
S701282
B6M1186A
B4M1819A
AC-38
5) Kühlerhalterung (A) ausbauen.
6) Zwei Schrauben herausdrehen. Kondensator
anheben und zwischen Kühler und Kühlerblech her-
ausziehen.
VORSICHT:
Darauf achten, daß die Lamellen des Kondensa-
tors nicht beschädigt werden. Falls eine beschä-
digte Lamelle festgestellt wird, ist sie mit einem
dünnen Schraubendreher zu richten.
Falls der Kondensator ausgetauscht wird, eine
entsprechende Menge Kompressoröl in den
Kompressor
nachfüllen.
AUSTAUSCH, Kompressoröl.>
B: EINBAU
S701282A11
1) Der Einbau erfolgt in der umgekehrten Reihen-
folge des Ausbaus.
VORSICHT:
Die O-Ringe an den Schläuchen bzw. Rohren
erneuern und anschließend mit Kompressoröl
schmieren. Prüfen, ob die untere Führung des
Kondensator in die Bohrungen im Kühlerblech
eingepaßt wurde.
B4M1820A
B4M1821
<Siehe
AC-29
