60

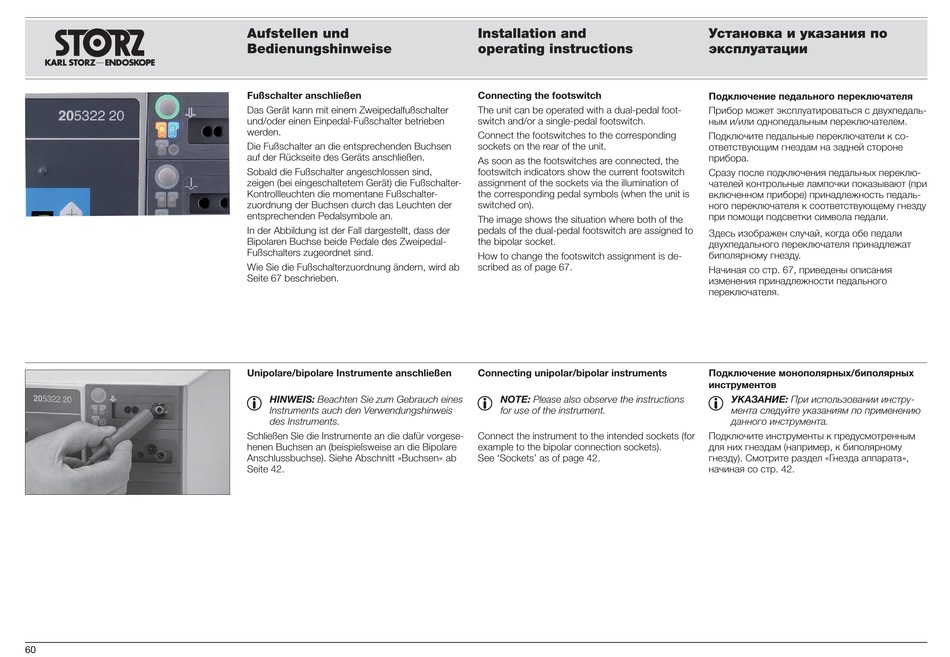

Aufstellen und
Bedienungshinweise
Fußschalter anschließen
Das Gerät kann mit einem Zweipedalfußschalter
und/oder einen Einpedal-Fußschalter betrieben
werden.
Die Fußschalter an die entsprechenden Buchsen
auf der Rückseite des Geräts anschließen.
Sobald die Fußschalter angeschlossen sind,
zeigen (bei eingeschaltetem Gerät) die Fußschalter-
Kontrollleuchten die momentane Fußschalter-
zuordnung der Buchsen durch das Leuchten der
entsprechenden Pedalsymbole an.
In der Abbildung ist der Fall dargestellt, dass der
Bipolaren Buchse beide Pedale des Zweipedal-
Fußschalters zugeordnet sind.
Wie Sie die Fußschalterzuordnung ändern, wird ab
Seite 67 beschrieben.
Unipolare/bipolare Instrumente anschließen
1
HINWEIS: Beachten Sie zum Gebrauch eines
Instruments auch den Verwendungshinweis
des Instruments.
Schließen Sie die Instrumente an die dafür vorgese-
henen Buchsen an (beispielsweise an die Bipolare
Anschlussbuchse). Siehe Abschnitt »Buchsen« ab
Seite 42.
Installation and
operating instructions
Connecting the footswitch
The unit can be operated with a dual-pedal foot-
switch and/or a single-pedal footswitch.
Connect the footswitches to the corresponding
sockets on the rear of the unit.
As soon as the footswitches are connected, the
footswitch indicators show the current footswitch
assignment of the sockets via the illumination of
the corresponding pedal symbols (when the unit is
switched on).
The image shows the situation where both of the
pedals of the dual-pedal footswitch are assigned to
the bipolar socket.
How to change the footswitch assignment is de-
scribed as of page 67.
Connecting unipolar/bipolar instruments
1
NOTE: Please also observe the instructions
for use of the instrument.
Connect the instrument to the intended sockets (for
example to the bipolar connection sockets).
See 'Sockets' as of page 42.
/
.
)
.
,
.
. 67,
.
/
1
:
.
(
,
).
«
. 42.
-
.
-
-
(
-
-
»,
