V

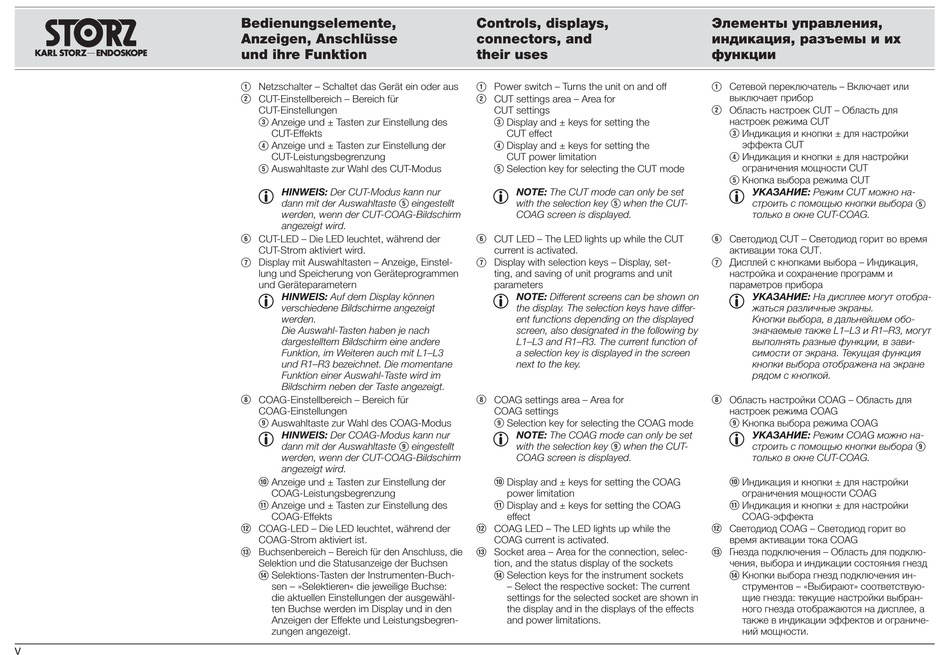

Bedienungselemente,
Anzeigen, Anschlüsse
und ihre Funktion
Q Netzschalter – Schaltet das Gerät ein oder aus
W CUT-Einstellbereich – Bereich für
CUT-Einstellungen
E Anzeige und ±|Tasten zur Einstellung des
CUT-Effekts
R Anzeige und ±|Tasten zur Einstellung der
CUT-Leistungsbegrenzung
T Auswahltaste zur Wahl des CUT-Modus
1
HINWEIS: Der CUT-Modus kann nur
dann mit der Auswahltaste T eingestellt
werden, wenn der CUT-COAG-Bildschirm
angezeigt wird.
Y CUT-LED – Die LED leuchtet, während der
CUT-Strom aktiviert wird.
U Display mit Auswahltasten – Anzeige, Einstel-
lung und Speicherung von Geräteprogrammen
und Geräteparametern
1
HINWEIS: Auf dem Display können
verschiedene Bildschirme angezeigt
werden.
Die Auswahl-Tasten haben je nach
dargestelltem Bildschirm eine andere
Funktion, im Weiteren auch mit L1–L3
und R1–R3 bezeichnet. Die momentane
Funktion einer Auswahl-Taste wird im
Bildschirm neben der Taste angezeigt.
I COAG-Einstellbereich – Bereich für
COAG-Einstellungen
O Auswahltaste zur Wahl des COAG-Modus
1
HINWEIS: Der COAG-Modus kann nur
dann mit der Auswahltaste O eingestellt
werden, wenn der CUT-COAG-Bildschirm
angezeigt wird.
P Anzeige und ±|Tasten zur Einstellung der
COAG-Leistungsbegrenzung
{ Anzeige und ±|Tasten zur Einstellung des
COAG-Effekts
} COAG-LED – Die LED leuchtet, während der
COAG-Strom aktiviert ist.
q Buchsenbereich – Bereich für den Anschluss, die
Selektion und die Statusanzeige der Buchsen
w Selektions-Tasten der Instrumenten-Buch-
sen – »Selektieren« die jeweilige Buchse:
die aktuellen Einstellungen der ausgewähl-
ten Buchse werden im Display und in den
Anzeigen der Effekte und Leistungsbegren-
zungen angezeigt.
Controls, displays,
connectors, and
their uses
Q
Power switch – Turns the unit on and off
W
CUT settings area – Area for
CUT settings
E Display and ± keys for setting the
CUT effect
R Display and ± keys for setting the
CUT power limitation
T Selection key for selecting the CUT mode
1
NOTE: The CUT mode can only be set
with the selection key T when the CUT-
COAG screen is displayed.
Y CUT LED – The LED lights up while the CUT
current is activated.
U Display with selection keys – Display, set-
ting, and saving of unit programs and unit
parameters
1
NOTE: Different screens can be shown on
the display. The selection keys have differ-
ent functions depending on the displayed
screen, also designated in the following by
L1–L3 and R1–R3. The current function of
a selection key is displayed in the screen
next to the key.
I COAG settings area – Area for
COAG settings
O Selection key for selecting the COAG mode
1
NOTE: The COAG mode can only be set
with the selection key O when the CUT-
COAG screen is displayed.
P Display and ± keys for setting the COAG
power limitation
{ Display and ± keys for setting the COAG
effect
} COAG LED – The LED lights up while the
COAG current is activated.
q
Socket area – Area for the connection, selec-
tion, and the status display of the sockets
w Selection keys for the instrument sockets
– Select the respective socket: The current
settings for the selected socket are shown in
the display and in the displays of the effects
and power limitations.
,
,
Q
–
W
CUT –
CUT
E
±
CUT
R
±
CUT
T
CUT
1
:
CUT
CUT-COAG.
Y
CUT –
CUT.
U
–
1
:
.
,
L1–L3
R1–R3,
,
.
.
I
COAG –
COAG
O
COAG
1
:
COAG
CUT-COAG.
P
±
COAG
{
±
COAG-
}
COAG –
COAG
q
–
,
w
– «
»
:
.
-
T
,
-
-
-
-
O
-
-
-
-
,
-
