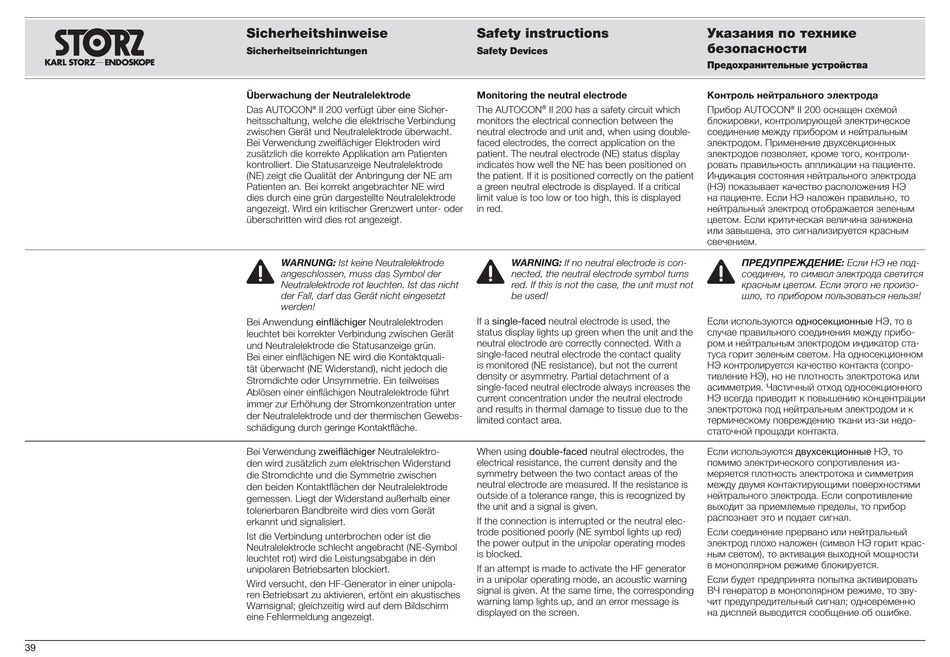

39
Sicherheitshinweise
Sicherheitseinrichtungen
Überwachung der Neutralelektrode
Das AUTOCON
®
II 200 verfügt über eine Sicher-
heitsschaltung, welche die elektrische Verbin dung
zwischen Gerät und Neutralelektrode über wacht.
Bei Verwendung zweiflächiger Elek tro den wird
zusätzlich die korrekte Appli ka tion am Pa tien ten
kontrolliert. Die Status anzeige Neutral el ek trode
(NE) zeigt die Qualität der Anbringung der NE am
Patienten an. Bei korrekt angebrachter NE wird
dies durch eine grün dargestellte Neu tral elektrode
angezeigt. Wird ein kritischer Grenzwert unter- oder
überschritten wird dies rot angezeigt.
3
WARNUNG: Ist keine Neutralelektrode
angeschlossen, muss das Symbol der
Neutralelektrode rot leuchten. Ist das nicht
der Fall, darf das Gerät nicht eingesetzt
werden!
Bei Anwendung einflächiger Neutralelektroden
leuchtet bei korrekter Verbindung zwischen Gerät
und Neutralelektrode die Statusanzeige grün.
Bei|einer einflächigen NE wird die Kontaktquali-
tät überwacht (NE Widerstand), nicht jedoch die
Stromdichte oder Unsymmetrie. Ein teilweises
Ablösen einer einflächigen Neutralelektrode führt
immer zur Erhöhung der Stromkonzentration unter
der Neutralelektrode und der thermischen Gewebs-
schädigung durch geringe Kontaktfläche.
Bei Verwendung zweiflächiger Neutralelektro-
den wird zusätzlich zum elektrischen Widerstand
die Stromdichte und die Symmetrie zwischen
den beiden Kontaktflächen der Neutral elektrode
gemessen. Liegt der Widerstand außerhalb einer
tolerierbaren Bandbreite wird dies vom Gerät
erkannt und signalisiert.
Ist die Verbindung unterbrochen oder ist die
Neutralelektrode schlecht angebracht (NE-Symbol
leuchtet rot) wird die Leistungsabgabe in den
unipolaren Betriebsarten blockiert.
Wird versucht, den HF-Generator in einer unipola-
ren Betriebsart zu aktivieren, ertönt ein akustisches
Warnsignal; gleichzeitig wird auf dem Bildschirm
eine Fehlermeldung angezeigt.
Safety instructions
Safety Devices
Monitoring the neutral electrode
®
The AUTOCON
|II|200 has a safety circuit which
monitors the electrical connection between the
neutral electrode and unit and, when using double-
faced electrodes, the correct application on the
patient. The neutral electrode (NE) status display
indicates how well the NE has been positioned on
the patient. If it is positioned correctly on the patient
a green neutral electrode is displayed. If a critical
limit value is too low or too high, this is displayed
in red.
3
WARNING: If no neutral electrode is con-
nected, the neutral electrode symbol turns
red. If this is not the case, the unit must not
be used!
If a single-faced neutral electrode is used, the
status display lights up green when the unit and the
neutral electrode are correctly connected. With a
single-faced neutral electrode the contact quality
is monitored (NE resistance), but not the current
density or asymmetry. Partial detachment of a
single-faced neutral electrode always increases the
current concentration under the neutral electrode
and results in thermal damage to tissue due to the
limited contact area.
When using double-faced neutral electrodes, the
electrical resistance, the current density and the
symmetry between the two contact areas of the
neutral electrode are measured. If the resistance is
outside of a tolerance range, this is recognized by
the unit and a signal is given.
If the connection is interrupted or the neutral elec-
trode positioned poorly (NE symbol lights up red)
the power output in the unipolar operating modes
is blocked.
If an attempt is made to activate the HF generator
in a unipolar operating mode, an acoustic warning
signal is given. At the same time, the corresponding
warning lamp lights up, and an error message is
displayed on the screen.
AUTOCON
®
II 200
,
.
,
,
(
)
.
.
,
.
3
:
,
.
,
.
(
),
.
-
.
.
,
.
(
),
.
,
;
-
.
,
-
-
!
,
-
-
-
-
,
-
-
-
.
