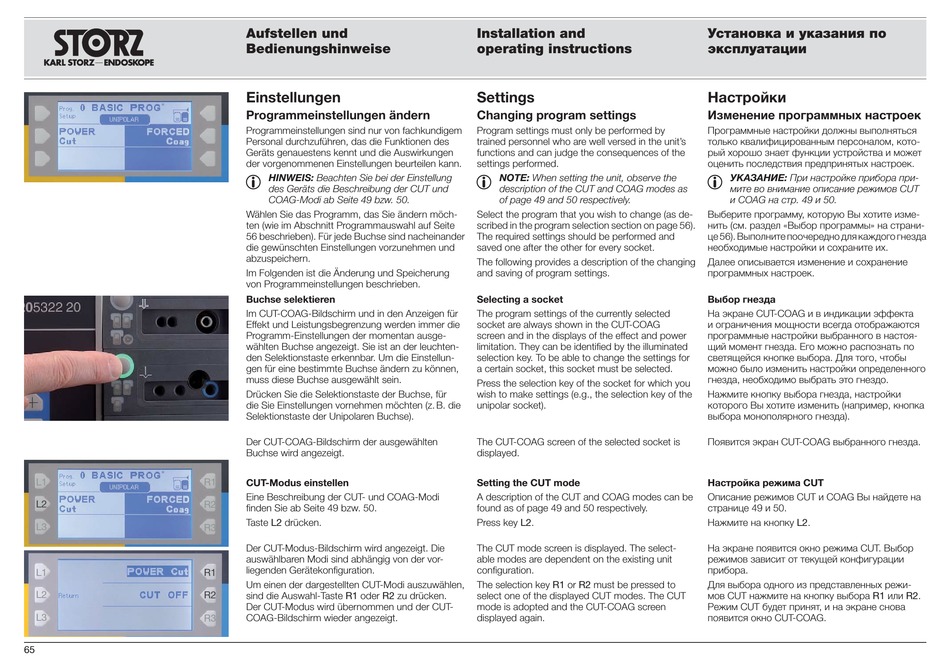

Aufstellen und
Bedienungshinweise
Einstellungen
Programmeinstellungen ändern
Programmeinstellungen sind nur von fachkundigem
Personal durchzuführen, das die Funktionen des
Geräts genauestens kennt und die Auswirkungen
der vorgenommenen Einstellungen beurteilen kann.
1
HINWEIS: Beachten Sie bei der Einstellung
des Geräts die Beschreibung der CUT und
COAG-Modi ab Seite 49 bzw. 50.
Wählen Sie das Programm, das Sie ändern möch-
ten (wie im Abschnitt Programm auswahl auf Seite
56 beschrieben). Für jede Buchse sind nacheinander
die gewünschten Einstellungen vorzunehmen und
abzuspeichern.
Im Folgenden ist die Änderung und Speicherung
von Programmeinstellungen beschrieben.
Buchse selektieren
Im CUT-COAG-Bildschirm und in den Anzeigen für
Effekt und Leistungsbegrenzung werden immer die
Programm-Einstellungen der momentan ausge-
wählten Buchse angezeigt. Sie ist an der leuchten-
den Selektionstaste erkennbar. Um die Einstellun-
gen für eine bestimmte Buchse ändern zu können,
muss diese Buchse ausgewählt sein.
Drücken Sie die Selektionstaste der Buchse, für
die Sie Einstellungen vornehmen möchten (z. B. die
Selektionstaste der Unipolaren Buchse).
Der CUT-COAG-Bildschirm der ausgewählten
Buchse wird angezeigt.
R1
CUT-Modus einstellen
Eine Beschreibung der CUT- und COAG-Modi
R2
nden Sie ab Seite 49 bzw. 50.
Taste L2 drücken.
R3
Der CUT-Modus-Bildschirm wird angezeigt. Die
auswählbaren Modi sind abhängig von der vor-
liegenden Gerätekon guration.
R1
Um einen der dargestellten CUT-Modi auszuwählen,
R2
sind die Auswahl-Taste R1 oder R2 zu drücken.
Der CUT-Modus wird übernommen und der CUT-
R3
COAG-Bildschirm wieder angezeigt.
Installation and
operating instructions
Settings
Changing program settings
Program settings must only be performed by
trained personnel who are well versed in the unit's
functions and can judge the consequences of the
settings performed.
1
NOTE: When setting the unit, observe the
description of the CUT and COAG modes as
of page 49 and 50 respectively.
Select the program that you wish to change (as de-
scribed in the program selection section on page|56).
The required settings should be performed and
saved one after the other for every socket.
The following provides a description of the changing
and saving of program settings.
Selecting a socket
The program settings of the currently selected
socket are always shown in the CUT-COAG
screen and in the displays of the effect and power
limitation. They can be identi ed by the illuminated
selection key. To be able to change the settings for
a certain socket, this socket must be selected.
Press the selection key of the socket for which you
wish to make settings (e.g., the selection key of the
unipolar socket).
The CUT-COAG screen of the selected socket is
displayed.
Setting the CUT mode
A description of the CUT and COAG modes can be
found as of page 49 and 50 respectively.
Press key L2.
The CUT mode screen is displayed. The select-
able modes are dependent on the existing unit
con guration.
The selection key R1 or R2 must be pressed to
select one of the displayed CUT modes. The CUT
mode is adopted and the CUT-COAG screen
displayed again.
1
:
COAG
. 49
50.
,
(
.
«
»
56).
.
.
CUT-COAG
.
.
,
,
.
,
(
).
CUT-COAG
CUT
CUT
COAG
49
50.
L2.
CUT.
.
CUT
R1
CUT
,
CUT-COAG.
,
-
.
-
CUT
-
-
-
,
.
-
R2.
