L1
L2
L3
L1
L2
L3
69
Aufstellen und
Bedienungshinweise

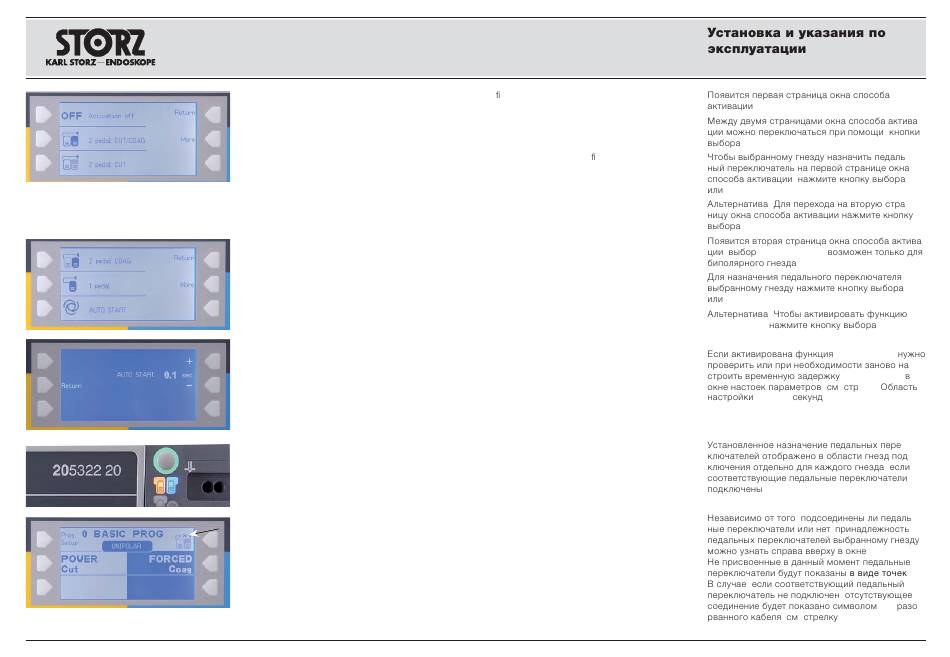

Die erste Seite des »Aktivierungsart«-Bildschirms
wird angezeigt.
R1
Zwischen den beiden Seiten des »Aktivierungsart«-
Bildschirms können Sie mit der Auswahl-Taste R2
R2
hin- und herwechseln.
Wenn für die ausgewählte Buchse eine Fußschal-
R3
terzuordnung auf der ersten Seite des »Aktivie-
rungsart«-Bildschirms eingestellt werden soll, die
Auswahl-Taste L2 oder L3 drücken.
Alternative: Zum Wechsel auf die zweite Seite
des Aktivierungsart-Fensters, Auswahl-Taste R2
drücken.
Die zweite Seite des »Aktivierungsart«-Bildschirms
wird angezeigt (die Auswahl »AUTO START« wird
R1
nur für die Bipolare Buchse angeboten).
Zur Fußschalterzuordnung für die ausgewählte
R2
Buchse die Auswahl-Taste L1 oder L2 drücken.
Alternative: Um die AUTO START-Funktion zu
R3
aktivieren, drücken Sie die Auswahl-Taste L3.
Wenn die AUTO START-Funktion aktiviert ist, muss
die AUTO START-Zeitverzögerung kontrolliert oder
bei Bedarf neu eingestellt werden (im Setup-Bild-
schirm siehe Seite 74; Einstellbereich: 0,1-9,9 Sek.).
Die eingestellte Fußschalterzuordnung wird im
Buchsenbereich für alle Buchsen separat angezeigt,
wenn die entsprechenden Fußschalter angeschlos-
sen sind.
Unabhängig davon, ob die Fußschalter ange-
schlossen sind oder nicht, ist die Fußschalter-
zuordnung der ausgewählten Buchse rechts oben
im CUT- COAG-Bildschirm erkennbar. Aktuell nicht
zugeordnete Fußschalter werden gepunktet dar-
gestellt. Im Fall, dass der betroffene Fußschalter
nicht angeschlossen ist, wird die nicht vorhandene
Verbindung symbolisch durch ein mit einem »X«
unterbrochenes Kabel dargestellt (siehe Pfeil).
Installation and
operating instructions
The rst page of the 'Activation type' screen is
displayed.
You can toggle between the two pages of the 'Acti-
vation type' screen with the selection key R2.
If you wish to perform a footswitch assignment for
the selected socket on the rst page of the 'Activa-
tion type' screen, press the selection key L2 or L3.
Alternatively: To change to the second page of the
activation type window, press the selection key R2.
The second page of the 'Activation type' screen
is displayed (the 'AUTO START' selection is only
offered for the bipolar socket).
Press the selection key L1 or L2 to assign the foot-
switches for the selected socket.
Alternatively: To activate the AUTO START func-
tion, press the selection key L3.
If the AUTO START function is activated, the AUTO
START delay must be checked or reset if necessary
(in the set-up screen, see page 74; setting range:
0.1-9.9 sec.).
The set footswitch assignment is displayed sepa-
rately in the socket area for all the sockets when the
corresponding footswitches are connected.
Regardless of whether the footswitches are con-
nected or not, the footswitch assignment of the
selected socket can be seen in the top right of the
CUT-COAG screen. Currently unassigned foot-
switches are shown in dots. If the footswitch in
question is not connected, the lacking connection
is displayed as a symbol with a cable interrupted by
an 'X' (see arrow).
.
R2.
,
L3.
:
R2.
(
«AUTO START»
).
L2.
:
AUTO START,
L3.
AUTO START,
AUTO START (
,
.
. 74;
: 0,1-9,9
).
,
.
,
,
CUT-COAG.
,
,
«X»
(
.
).
-
-
L2
-
-
L1
-
-
-
-
.
-
