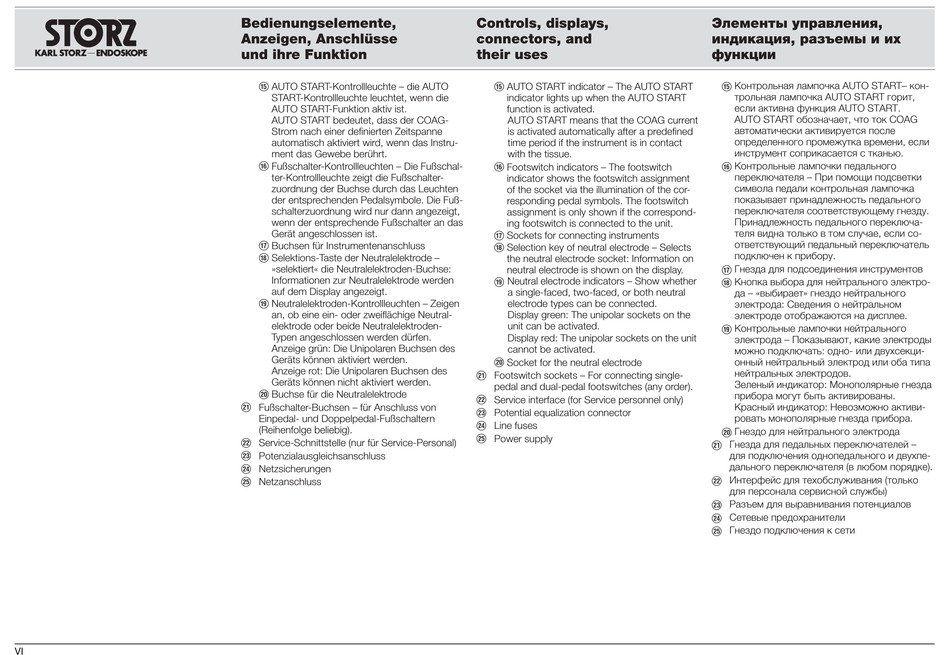

Bedienungselemente,
Anzeigen, Anschlüsse
und ihre Funktion
e AUTO START-Kontrollleuchte – die AUTO
START-Kontrollleuchte leuchtet, wenn die
AUTO START-Funktion aktiv ist.
AUTO START bedeutet, dass der COAG-
Strom nach einer de nierten Zeitspanne
automatisch aktiviert wird, wenn das Instru-
ment das Gewebe berührt.
r Fußschalter-Kontrollleuchten – Die Fußschal-
ter-Kontrollleuchte zeigt die Fußschalter-
zuordnung der Buchse durch das Leuchten
der entsprechenden Pedalsymbole. Die Fuß-
schalterzuordnung wird nur dann angezeigt,
wenn der entsprechende Fußschalter an das
Gerät angeschlossen ist.
t Buchsen für Instrumentenanschluss
y Selektions-Taste der Neutralelektrode –
»selektiert« die Neutralelektroden-Buchse:
Informationen zur Neutralelektrode werden
auf dem Display angezeigt.
u Neutralelektroden-Kontrollleuchten – Zeigen
an, ob eine ein- oder zwei ächige Neutral-
elektrode oder beide Neutralelektroden-
Typen angeschlossen werden dürfen.
Anzeige grün: Die Unipolaren Buchsen des
Geräts können aktiviert werden.
Anzeige rot: Die Unipolaren Buchsen des
Geräts können nicht aktiviert werden.
i Buchse für die Neutralelektrode
o Fußschalter-Buchsen – für Anschluss von
Einpedal- und Doppelpedal-Fußschaltern
(Reihenfolge beliebig).
p Service-Schnittstelle (nur für Service-Personal)
[ Potenzialausgleichsanschluss
] Netzsicherungen
A Netzanschluss
Controls, displays,
connectors, and
their uses
e AUTO START indicator – The AUTO START
indicator lights up when the AUTO START
function is activated.
AUTO START means that the COAG current
is activated automatically after a predefined
time period if the instrument is in contact
with the tissue.
r Footswitch indicators – The footswitch
indicator shows the footswitch assignment
of the socket via the illumination of the cor-
responding pedal symbols. The footswitch
assignment is only shown if the correspond-
ing footswitch is connected to the unit.
t Sockets for connecting instruments
y Selection key of neutral electrode – Selects
the neutral electrode socket: Information on
neutral electrode is shown on the display.
u Neutral electrode indicators – Show whether
a single-faced, two-faced, or both neutral
electrode types can be connected.
Display green: The unipolar sockets on the
unit can be activated.
Display red: The unipolar sockets on the unit
cannot be activated.
i Socket for the neutral electrode
o Footswitch sockets – For connecting single-
pedal and dual-pedal footswitches (any order).
p Service interface (for Service personnel only)
[ Potential equalization connector
] Line fuses
A Power supply
,
,
