56

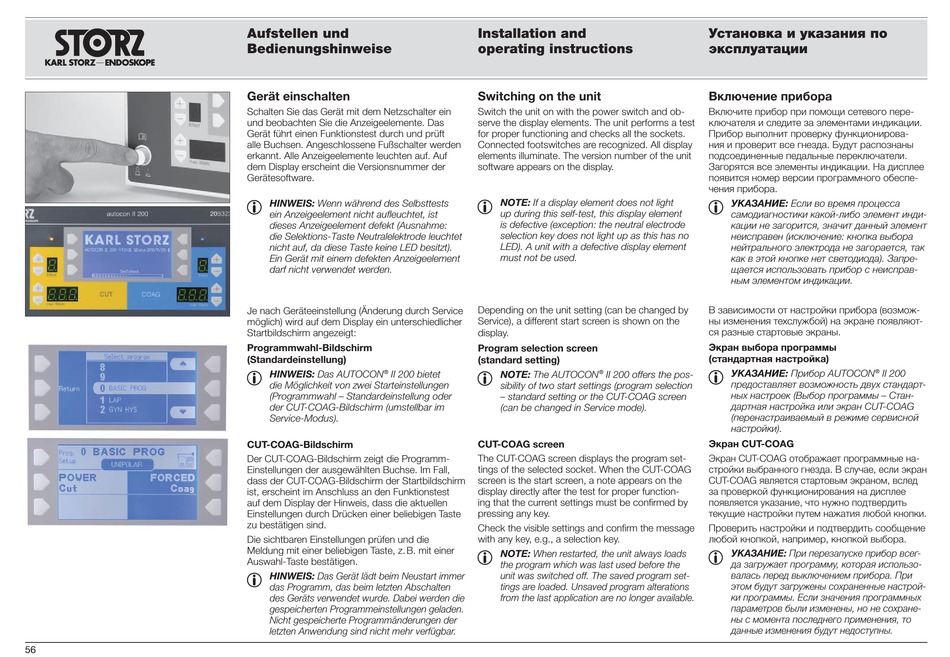

Aufstellen und
Bedienungshinweise
Gerät einschalten
Schalten Sie das Gerät mit dem Netzschalter ein
und beobachten Sie die Anzeigeelemente. Das
Gerät führt einen Funktionstest durch und prüft
alle Buchsen. Angeschlossene Fußschalter werden
erkannt. Alle Anzeigeelemente leuchten auf. Auf
dem Display erscheint die Versionsnummer der
Gerätesoftware.
1
HINWEIS: Wenn während des Selbsttests
ein Anzeigeelement nicht au euchtet, ist
dieses Anzeigeelement defekt (Ausnahme:
die Selektions-Taste Neutralelektrode leuchtet
nicht auf, da diese Taste keine LED besitzt).
Ein Gerät mit einem defekten Anzeigeelement
darf nicht verwendet werden.
Je nach Geräteeinstellung (Änderung durch Service
möglich) wird auf dem Display ein unterschiedlicher
Startbildschirm angezeigt:
Programmwahl-Bildschirm
(Standardeinstellung)
1
HINWEIS: Das AUTOCON
®
II 200 bietet
die Möglichkeit von zwei Starteinstellungen
(Programmwahl – Standardeinstellung oder
der CUT-COAG-Bildschirm (umstellbar im
Service-Modus).
CUT-COAG-Bildschirm
Der CUT-COAG-Bildschirm zeigt die Programm-
Einstellungen der ausgewählten Buchse. Im Fall,
dass der CUT-COAG-Bildschirm der Startbildschirm
ist, erscheint im Anschluss an den Funktionstest
auf dem Display der Hinweis, dass die aktuellen
Einstellungen durch Drücken einer beliebigen Taste
zu bestätigen sind.
Die sichtbaren Einstellungen prüfen und die
Meldung mit einer beliebigen Taste, z. B. mit einer
Auswahl-Taste bestätigen.
1
HINWEIS: Das Gerät lädt beim Neustart immer
das Programm, das beim letzten Abschalten
des Geräts verwendet wurde. Dabei werden die
gespeicherten Programmeinstellungen geladen.
Nicht gespeicherte Programmänderungen der
letzten Anwendung sind nicht mehr verfügbar.
Installation and
operating instructions
Switching on the unit
Switch the unit on with the power switch and ob-
serve the display elements. The unit performs a test
for proper functioning and checks all the sockets.
Connected footswitches are recognized. All display
elements illuminate. The version number of the unit
software appears on the display.
1
NOTE: If a display element does not light
up during this self-test, this display element
is defective (exception: the neutral electrode
selection key does not light up as this has no
LED). A unit with a defective display element
must not be used.
Depending on the unit setting (can be changed by
Service), a different start screen is shown on the
display.
Program selection screen
(standard setting)
1
NOTE: The AUTOCON
®
II 200 offers the pos-
sibility of two start settings (program selection
– standard setting or the CUT-COAG screen
(can be changed in Service mode).
CUT-COAG screen
The CUT-COAG screen displays the program set-
tings of the selected socket. When the CUT-COAG
screen is the start screen, a note appears on the
display directly after the test for proper function-
ing that the current settings must be con rmed by
pressing any key.
Check the visible settings and con rm the message
with any key, e.g., a selection key.
1
NOTE: When restarted, the unit always loads
the program which was last used before the
unit was switched off. The saved program set-
tings are loaded. Unsaved program alterations
from the last application are no longer available.
.
.
.
1
:
-
,
(
:
).
.
(
)
.
(
|
)
1
:
AUTOCON
®
II 200
(
–
CUT-COAG
(
).
CUT-COAG
CUT-COAG
.
,
CUT-COAG
,
,
,
,
1
:
,
.
,
-
.
-
.
-
-
,
-
-
-
-
-
-
-
.
.
-
-
.
-
-
,
.
