5 Reparatur

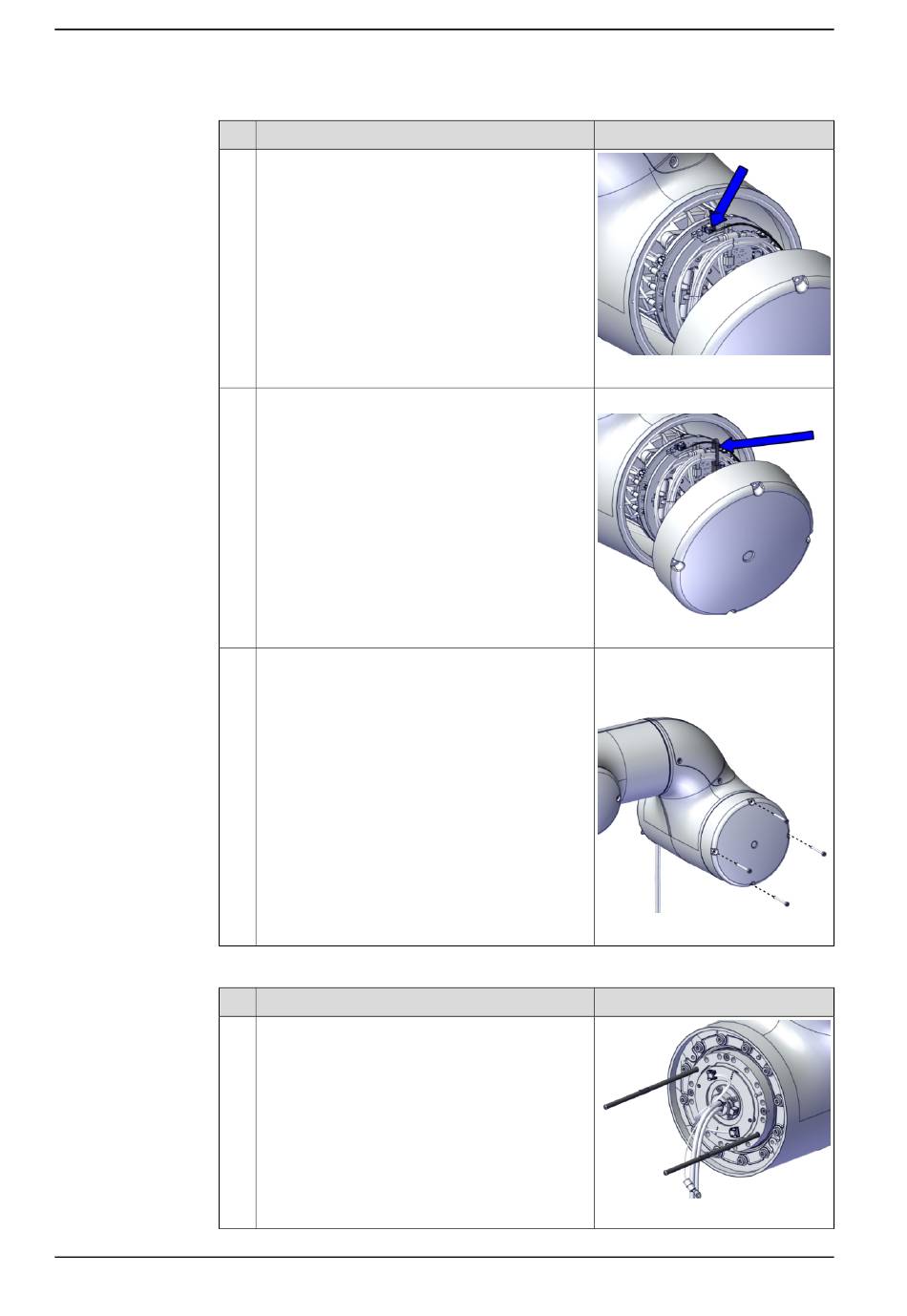

5.4.2 Austauschen des Gehäuses
Fortsetzung
2
3
4
Montieren des Oberarms
1
Fortsetzung auf nächster Seite
402
Aktion
Platzieren Sie die Abdeckung in der Montagepo-
sition und schließen Sie den Bremslöse-Steckver-
binder wieder an der DR.X8 Antriebskarte an.
Richten Sie die Abdeckung so aus, dass das
Bremselösekabel richtig angeordnet ist.
Sichern Sie das Bremselösekabel mit einem Ka-
belbinder.
Bringen Sie die Abdeckung wieder mit den vier
Schrauben an.
Aktion
Montieren Sie die beiden Führungsstifte am Ach-
se-3 Gelenk.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002023
Kabelbinder
xx2000002022
Innensechskantschraube: M3x30
12.9 Lafre 2C2B/FC6.9 (4 St.)
Anzugsdrehmoment: 0,45 Nm
xx2000002021
Hinweis
xx2000001971
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
