ABB Robotics CRB 15000 Produkthandbuch Seite 596

5 Reparatur
5.6.2 Austauschen der Achse-2 Gelenkeinheit
Fortsetzung
8
9
Fortsetzung auf nächster Seite
596
Aktion

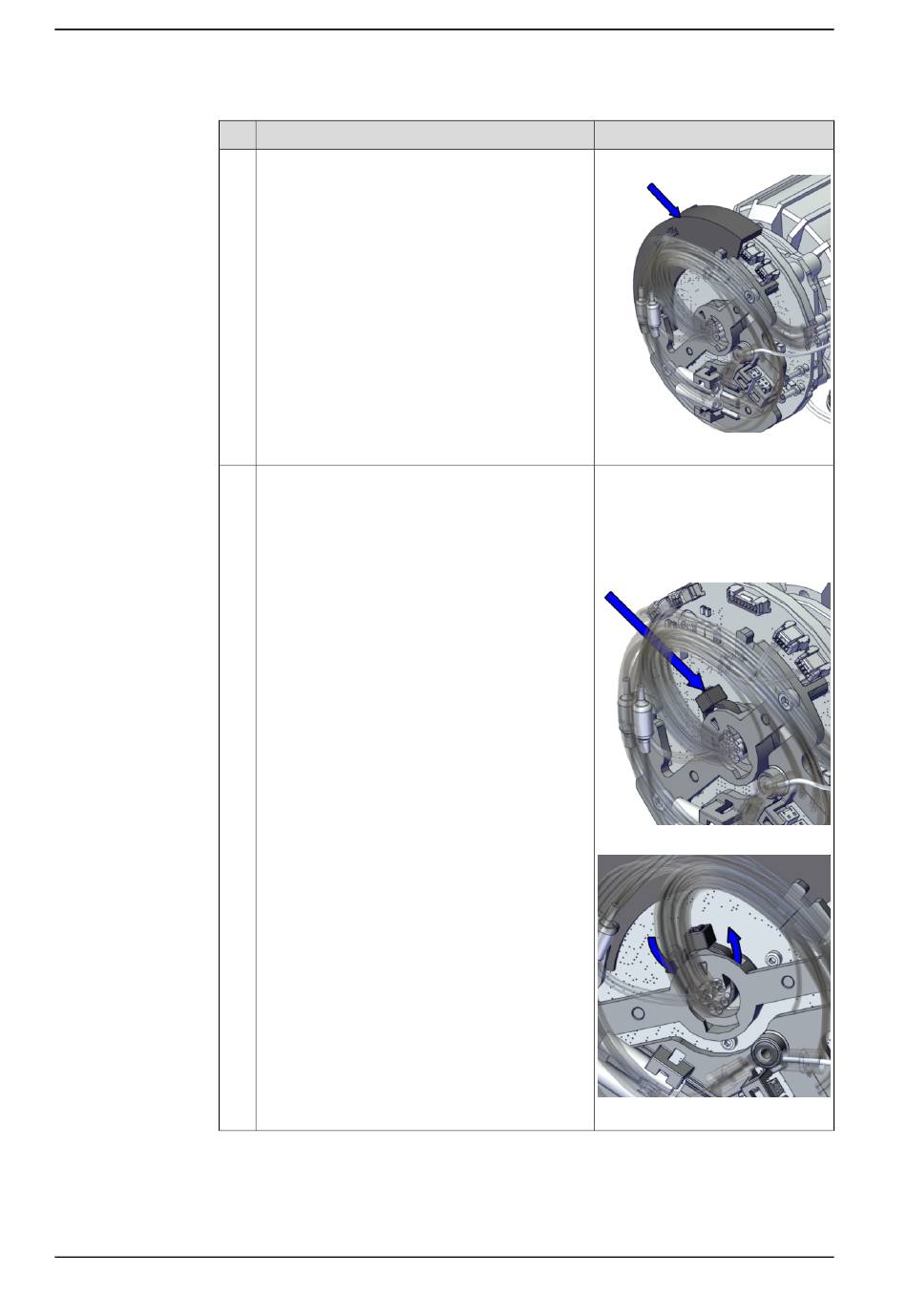

Setzen Sie das Schutzblech auf die Antriebskar-
teneinheit.
Befestigen Sie die Kabel mithilfe der Kabelbinder-
pistole an der Kabelhalterung.
Die Montagerichtung für den Kabelbinder wird in
der Abbildung gezeigt.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
Hinweis
Schutzplatte: 3HAC077790-001
xx2000002057
Kabelbinder: 3HAC075545-001. Für
die Sicherung des Kabels der Ge-
lenkeinheit.
Kabelbinderpistole EVO7
Ansetzen der Kabelbinderpistole:
6,75.
xx2000002058
xx2000002059
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
