Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E

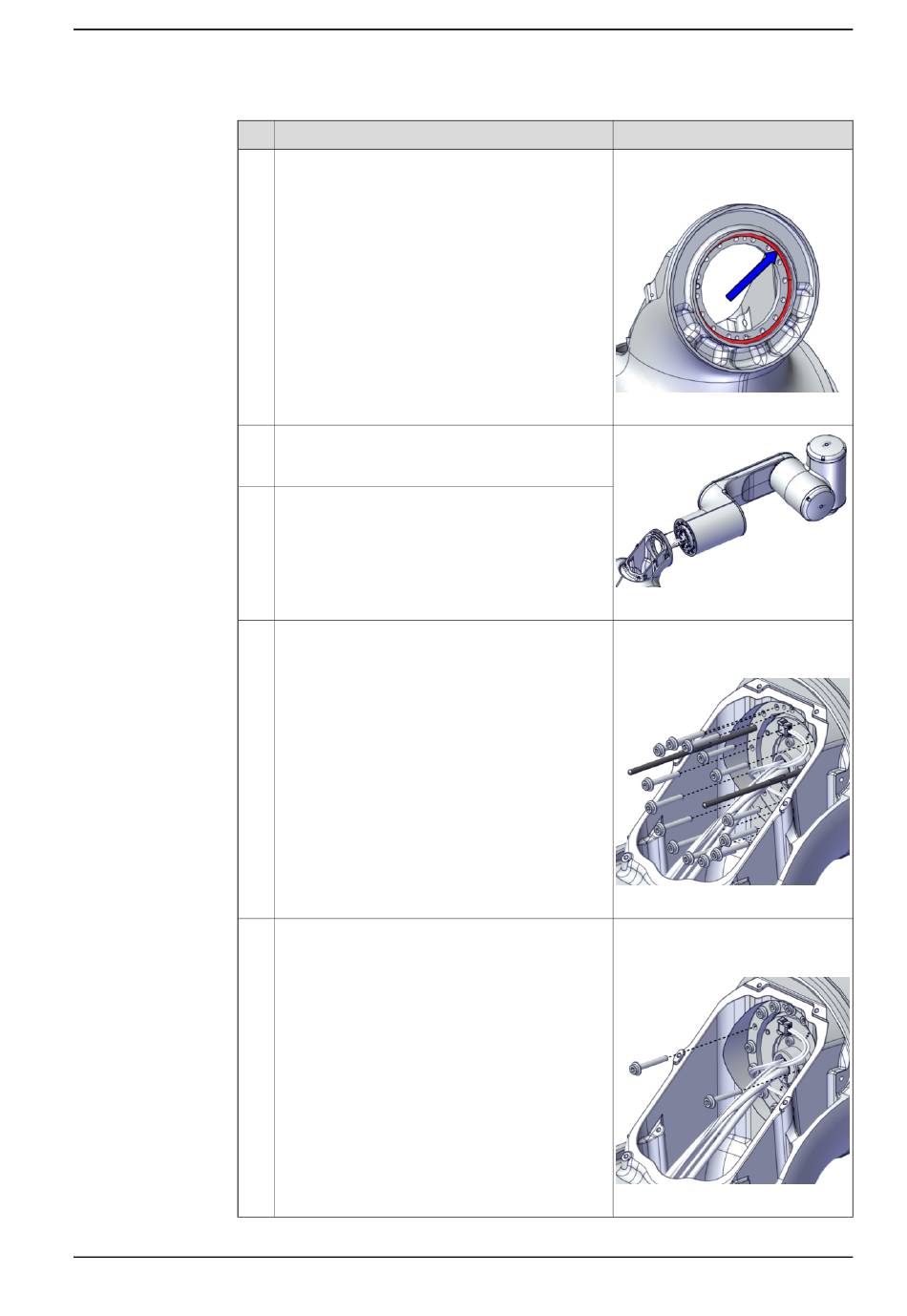

Aktion
Reinigen Sie die Montageflächen mit Isopropanol.
Tragen Sie Flanschdichtstoff in der Ecke der Ge-
häusemontagefläche auf (siehe die Abbildung).
Heben Sie das Rohr in seine Montageposition,
während Sie die Verkabelung in das Gehäuse
einführen.
Schieben Sie das Rohr auf die Führungsstifte.
Sichern Sie das Rohr mit allen Schrauben (außer
mit zwei Schrauben) am Gehäuse.
Ziehen Sie die Schrauben zuerst Überkreuz an.
Entfernen Sie die Führungsstifte und drehen Sie
die übrigen beiden Schrauben fest.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.2 Austauschen des Gehäuses
Fortsetzung
Hinweis
Reinigungsmittel: Isopropanol
Flanschdichtstoff: Loctite 574
xx2000002094
xx2000002082
Flansch-Innensechskantschraube:
M3x20 12.9 Lafre
2C2B/FC6.9+PrO-COat111
xx2000002081
Flansch-Innensechskantschraube:
M3x20 12.9 Lafre
2C2B/FC6.9+PrO-COat111
xx2000002079
Fortsetzung auf nächster Seite
