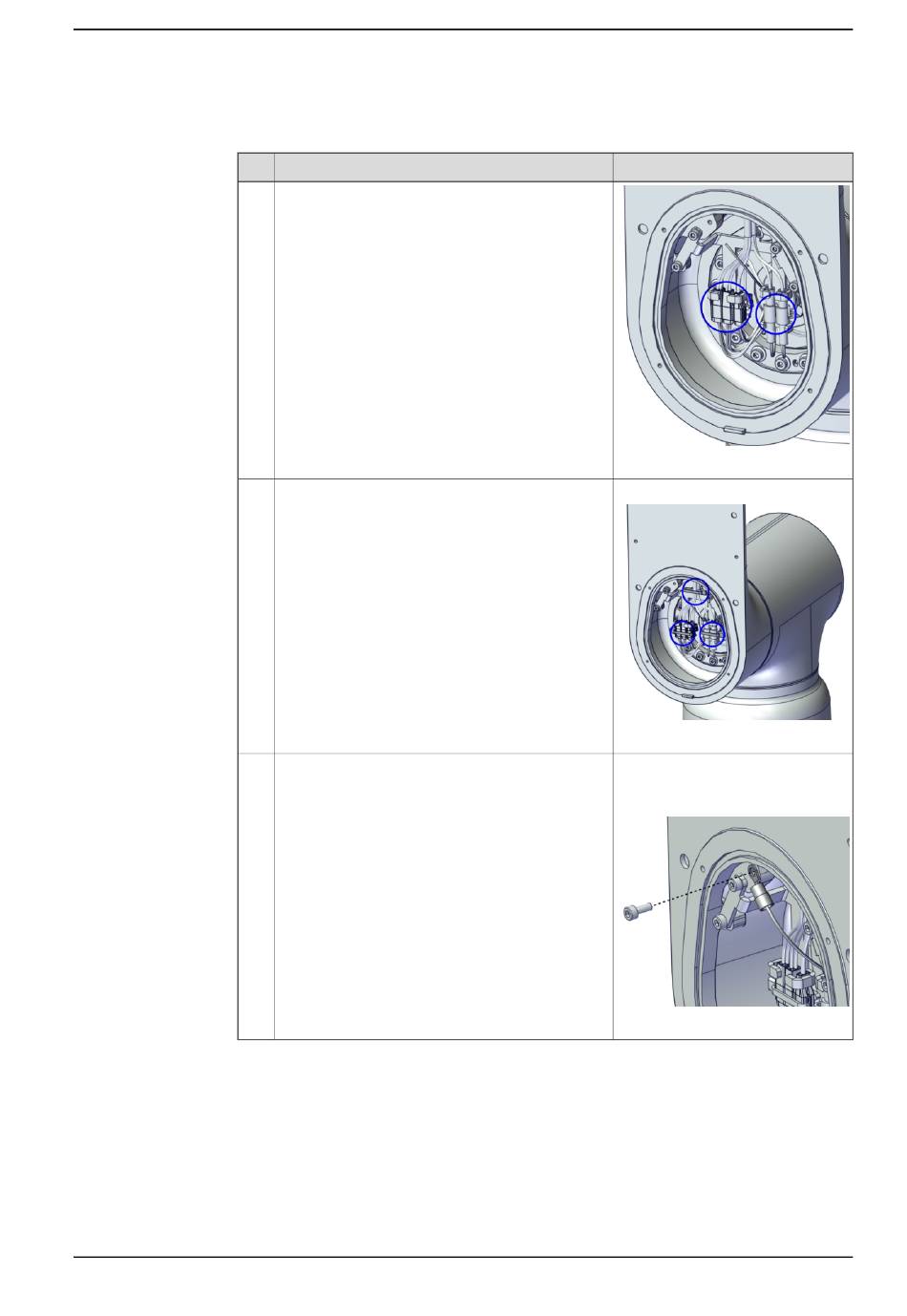

Verbinden der Verkabelung zwischen Unterarm und Schwenkwerk
1
2
3
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
Aktion
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
Sichern Sie die Kabel mit Kabelbindern.
Verbinden Sie das Funktionserdungskabel mit
der Schraube.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5.6.2 Austauschen der Achse-2 Gelenkeinheit
Hinweis
xx2000001938
Kabelbinder (3 St.)
xx2000001937
Innensechskantschraube: M3x8
12.9 Lafre 2C2B/FC6.9 (1 St.).
Anzugsdrehmoment: 0,8 Nm
xx2000001936
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
605
