5 Reparatur
5.3.7 Austauschen der Achse-6 Verkabelung
Fortsetzung
3
4
5
Fortsetzung auf nächster Seite
332

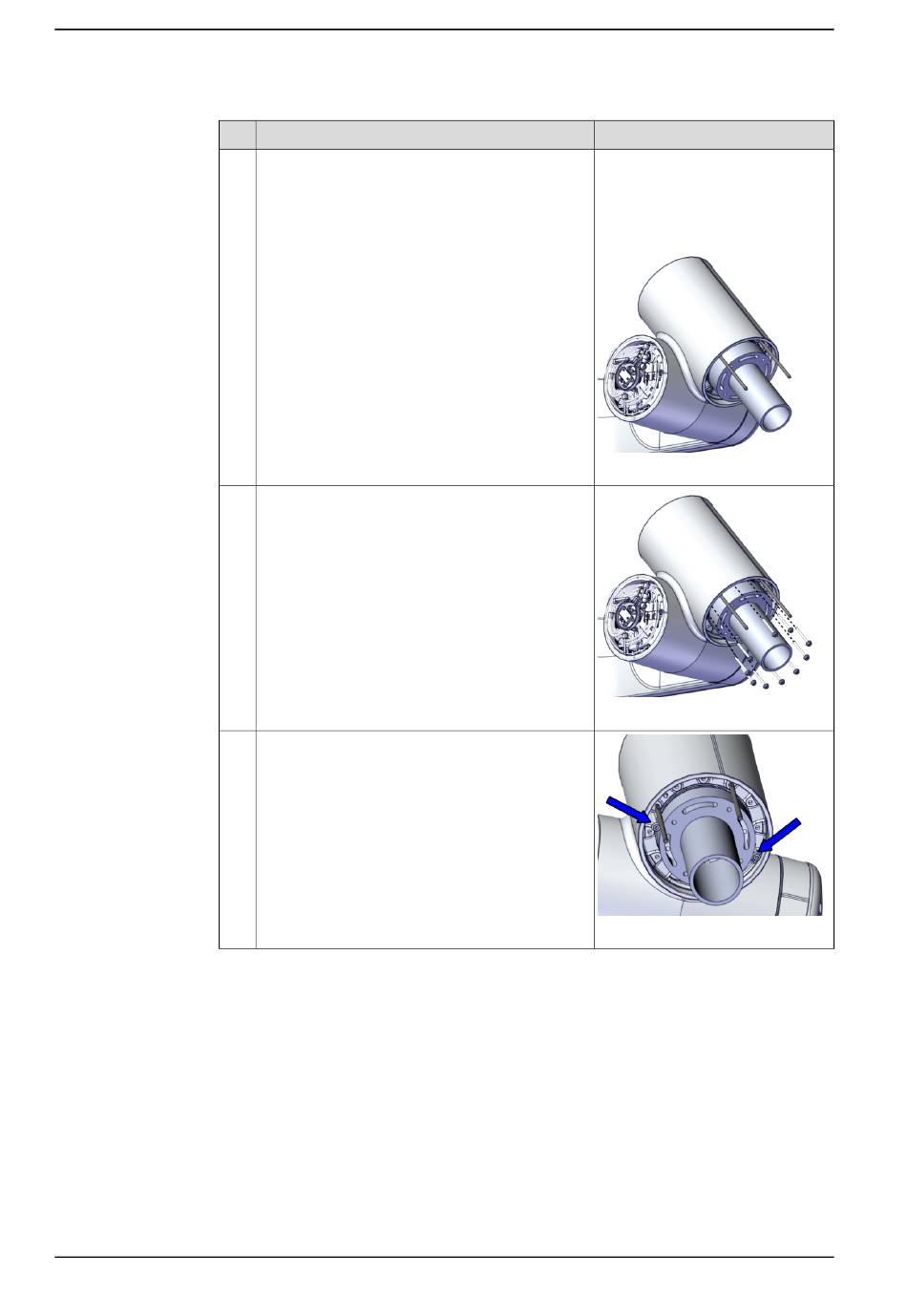

Aktion
Montieren Sie die beiden Führungsstifte an der
Gelenkeinheit Achse-6.
Lösen Sie die restlichen Befestigungsschrauben.
Verwenden Sie zwei Schrauben als Auspress-
schrauben im folgenden Schritt. Entsorgen Sie
dann alle Schrauben.
In der Ersatzteillieferung der Gelenkeinheit sind
neue Schrauben enthalten.
Drücken Sie die Gelenkeinheit mithilfe der beiden
vorstehenden Befestigungsschrauben als Ausbau-
werkzeuge aus ihrer Position.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
Hinweis
Führungsstift, M3x110:
3HAC077787-001
Führungsstifte immer paarweise
benutzen.
For joint units on axes 4, 5 and 6.
xx2100000328
xx2100000329
xx2100000330
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
