5 Reparatur
5.3.7 Austauschen der Achse-6 Verkabelung
Fortsetzung

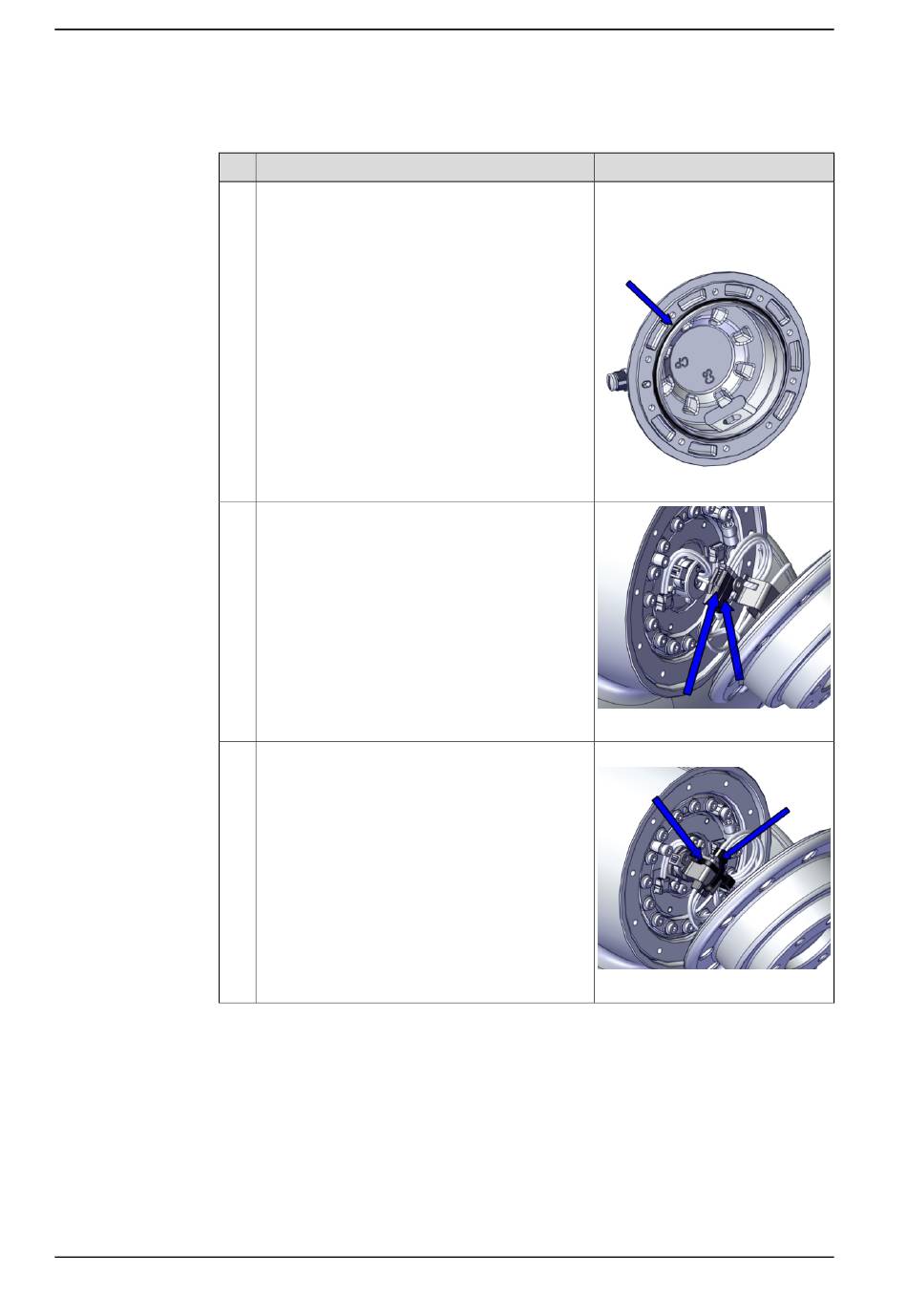

Wiedereinbau des Werkzeugflanschs
1
2
3
Fortsetzung auf nächster Seite
346
Aktion
Überprüfen Sie den O-Ring am Werkzeugflansch
und schmieren Sie ihn mit Fett.
Bei Beschädigung austauschen.
Platzieren Sie den Werkzeugflansch in der Monta-
geposition und schließen Sie die CP/CS-Steckver-
binder wieder an.
Montieren Sie die Steckverbinder in der Kabelhal-
terung und sichern Sie die Steckverbinder mit
zwei Kabelbindern.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
Hinweis
Flansch Achse-6: 3HAC073953-001
O-Ring: 3HAB3772-182
Fett: 3HAC042536-001 (Shell Ga-
dus S2)
xx2000002197
xx2000002158
Kabelbinder (2 St.)
xx2000002157
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
