5
6
7
Anschluss der Kippgehäuseverkabelung
1
2
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E

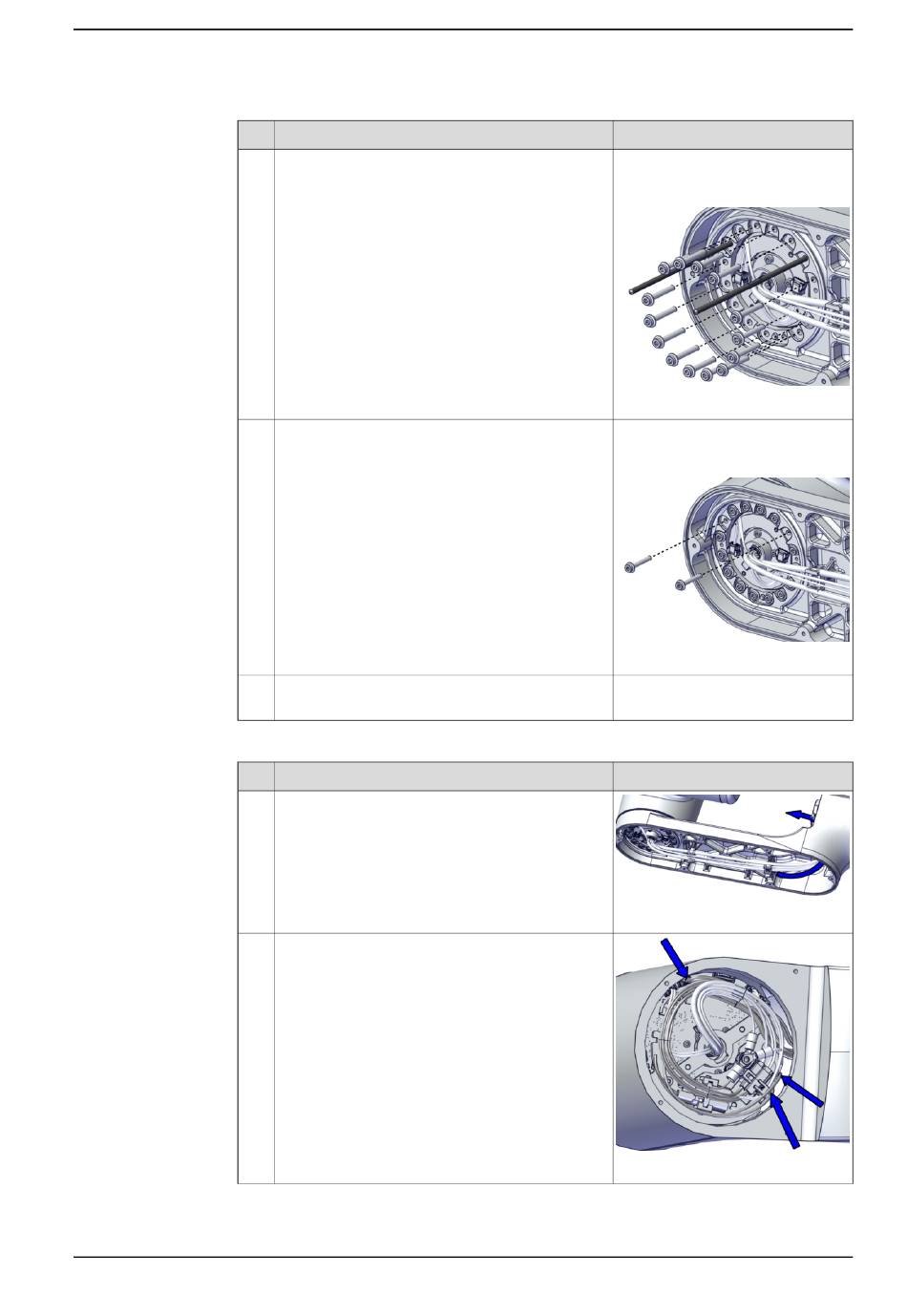

Aktion
Sichern Sie das Kippgehäuse mit allen Schrauben
(außer mit zwei Schrauben) am Rohr.
Ziehen Sie die Schrauben zuerst Überkreuz an.
Entfernen Sie die Führungsstifte und drehen Sie
die übrigen beiden Schrauben fest.
Ziehen Sie alle Schrauben mit Anziehdrehmoment
an.
Aktion
Führen Sie die Kabel in das Rohr ein.
Verbinden Sie die Steckverbinder wieder mit der
Antriebskarte.
•
D3/4.X2 bis X2
•
D3/4.DC- an Erde
•
D3/4.DC+ bis +DC
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5.3.6 Austauschen der Achse-5 Verkabelung
Hinweis
Flansch-Innensechskantschraube:
M3x20 12.9 Lafre
2C2B/FC6.9+PrO-COat111 (14 St.)
xx2000002130
Flansch-Innensechskantschraube:
M3x20 12.9 Lafre
2C2B/FC6.9+PrO-COat111 (2 St.)
xx2000002128
Anzugsdrehmoment: 1,8 Nm.
Hinweis
xx2000002148
xx2000002125
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
321
