5 Reparatur
5.3.6 Austauschen der Achse-5 Verkabelung
Fortsetzung
3
4
5
6
Fortsetzung auf nächster Seite
302

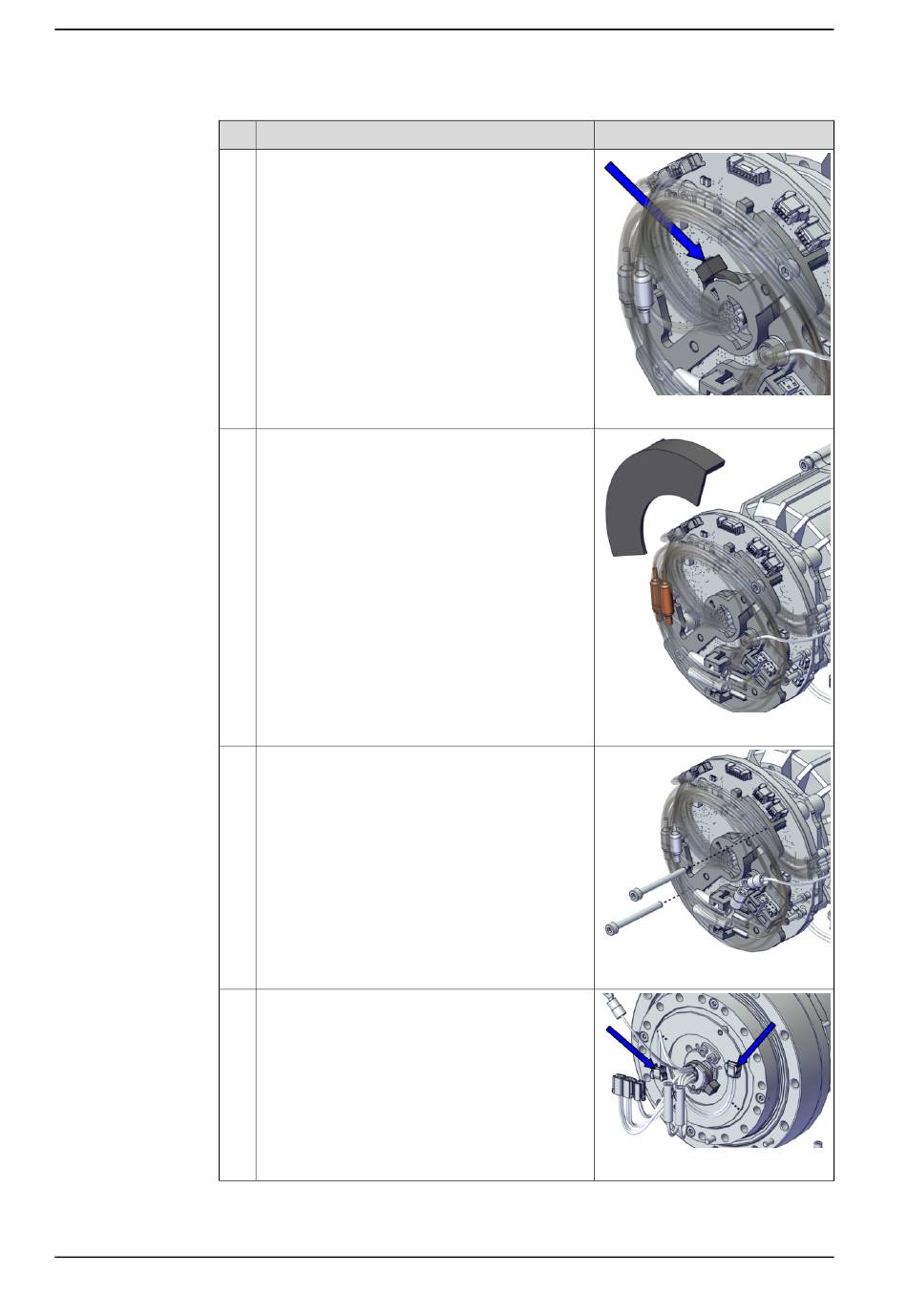

Aktion
Schneiden Sie den Kabelbinder für die Antriebs-
karte durch.
Entfernen Sie das Schutzblech.
Lösen Sie die Kabelhalterung von der Antriebskar-
te indem Sie die Befestigungsschrauben entfer-
nen.
Trennen Sie die zwei Steckverbinder von der
Drehmomentsensorkarte.
• TQ.A
• TQ.B
