7
Montieren des Oberarms
1
2
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
Aktion

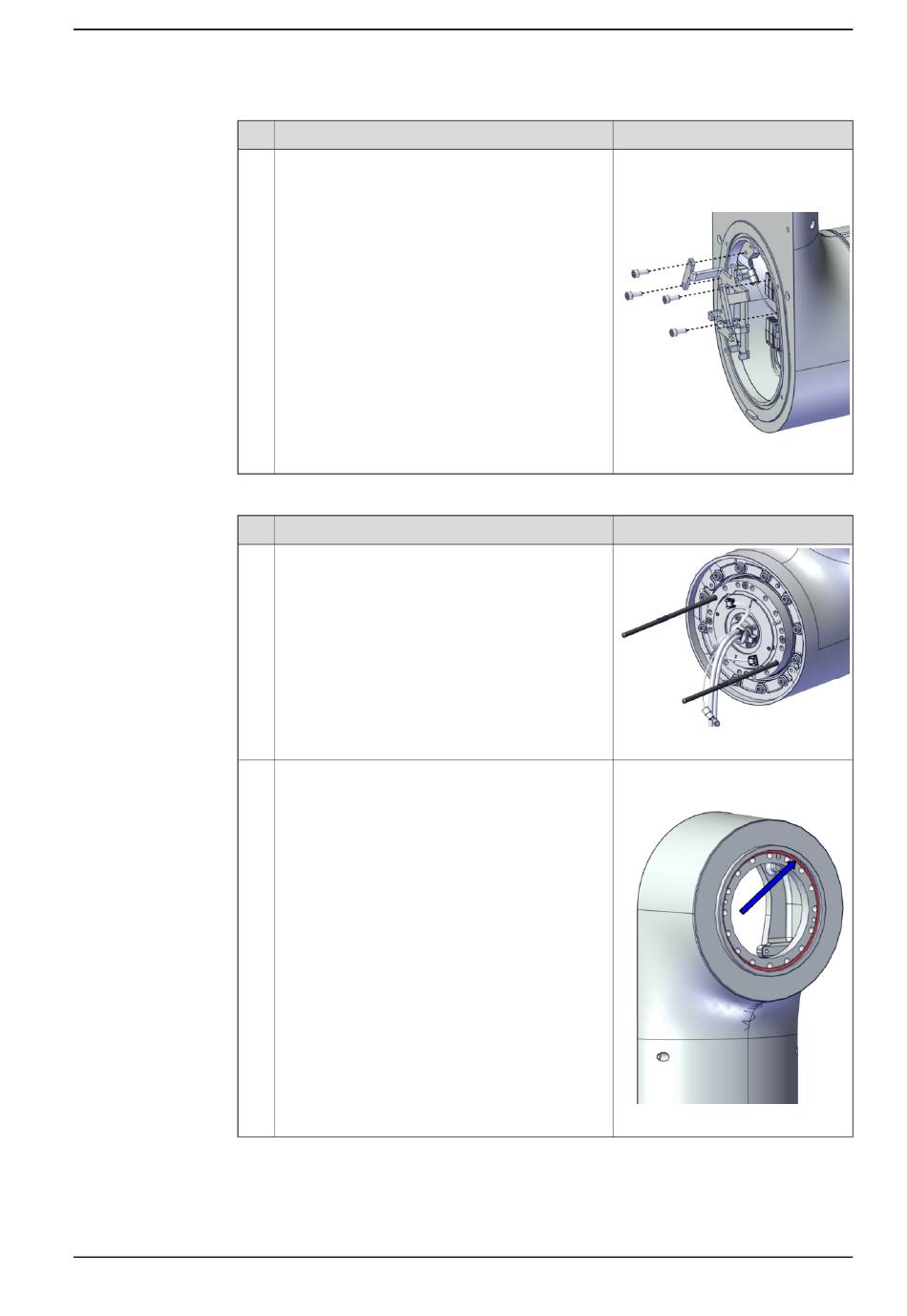

Bringen Sie die Kabelhalterung mit vier Schrauben
an.
Aktion
Montieren Sie die beiden Führungsstifte am Ach-
se-3 Gelenk.
Reinigen Sie die Montageflächen mit Isopropanol.
Tragen Sie Flanschdichtstoff in der Ecke der Un-
terarm-Montagefläche auf (siehe die Abbildung).
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.1 Austauschen des Unterarms
Hinweis
Innensechskantschraube: M3x8
12.9 Lafre 2C2B/FC6.9 (4 St.).
Anzugsdrehmoment: 0,8 Nm
xx2000001939
Hinweis
xx2000001971
Reinigungsmittel: Isopropanol
Flanschdichtstoff: Loctite 574
xx2000001973
Fortsetzung auf nächster Seite
Fortsetzung
375
