5 Reparatur
5.4.2 Austauschen des Gehäuses
Fortsetzung
9
10

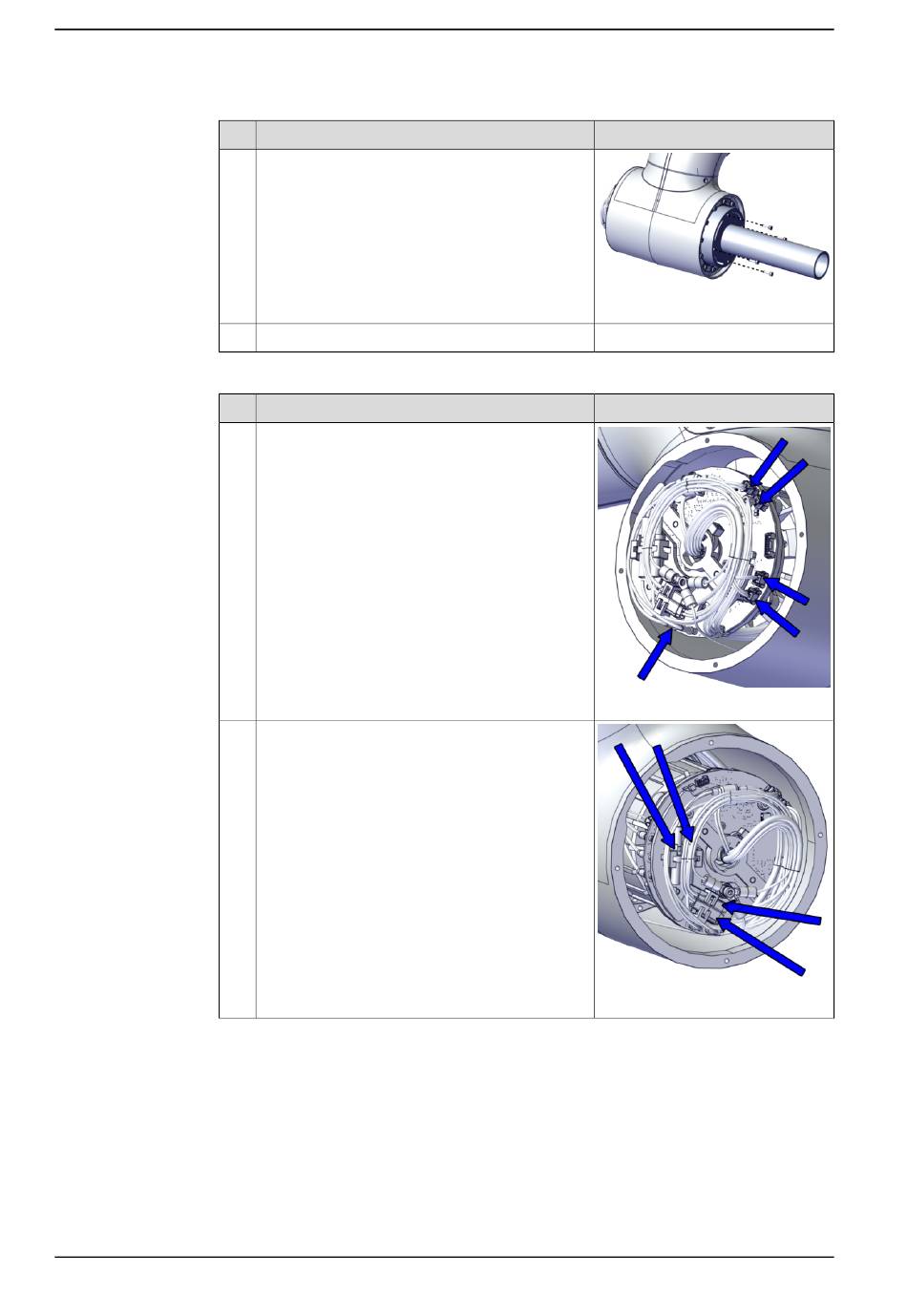

Verbinden der Verkabelung der Gelenkeinheit Achse-3
1
2
Fortsetzung auf nächster Seite
400
Aktion
Entfernen Sie die Hebehilfe, indem Sie die
Schrauben entfernen.
Drücken Sie Flächendichtmittel ggf. heraus.
Aktion
Verbinden Sie die Steckverbinder wieder mit der
Antriebskarte.
• D3.X1 bis X1
• D3/4.DC+ bis DC+
• D3/4.DC- an Erde
• D3.X4 bis X4
• D3/4.X2 bis X2
• D3.X5 bis X5
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
• J4.DC+ bis J4/5.DC+
• J4.DC- bis J4/5.DC-
• J4.CS bis J4/5.CS
• J4.CP bis J4/5.CP
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002069
Hinweis
xx2000002068
xx2000002067
