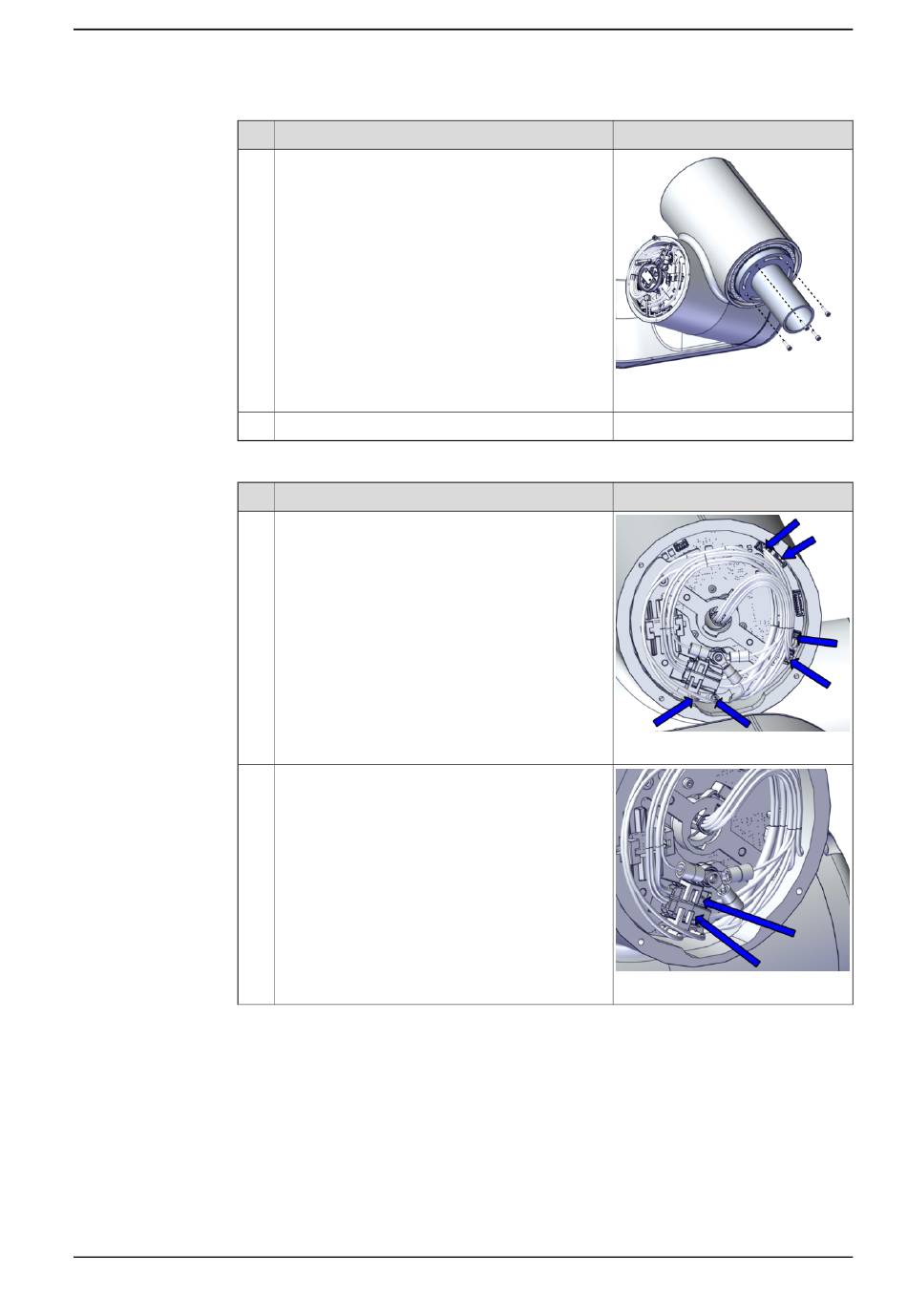

Verbinden der Verkabelung der Gelenkeinheit Achse-6
1
2
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
Aktion
Entfernen Sie die Hebehilfe, indem Sie die
Schrauben entfernen.
Drücken Sie Flächendichtmittel ggf. heraus.
Aktion
Verbinden Sie die Steckverbinder wieder mit der
Antriebskarte.
•
D6.X1 bis X1
•
D6.DC+ bis +DC
•
D6.DC- an Erde
•
D6.X4 bis X4
•
D6.X2 bis X2
•
D6.X5 bis X5
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
•
J7.CS bis J7.CS
•
J7.CP bis J7.CP
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5.6.6 Austauschen der Achse-6 Gelenkeinheit
Hinweis
xx2000002168
Hinweis
xx2000002164
xx2000002163
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
723
