Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E

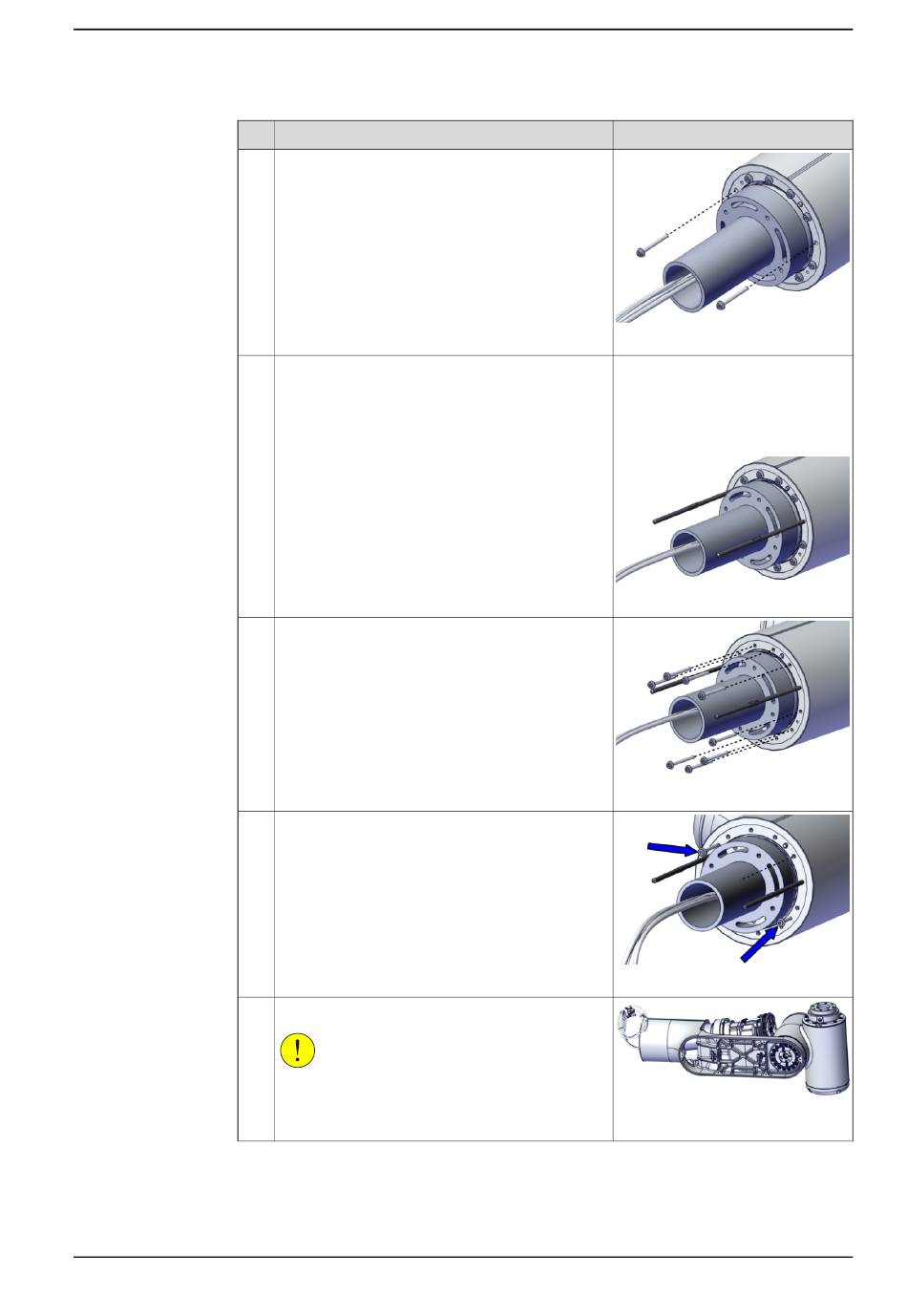

Aktion
Entfernen Sie zwei Befestigungsschrauben.
Entsorgen Sie die Schrauben.
In der Ersatzteillieferung der Gelenkeinheit sind
neue Schrauben enthalten.
Montieren Sie die beiden Führungsstifte an der
Gelenkeinheit Achse-4.
Lösen Sie die restlichen Befestigungsschrauben.
Verwenden Sie zwei Schrauben als Auspress-
schrauben im folgenden Schritt. Entsorgen Sie
dann alle Schrauben.
In der Ersatzteillieferung der Gelenkeinheit sind
neue Schrauben enthalten.
Drücken Sie die Gelenkeinheit mithilfe der beiden
vorstehenden Befestigungsschrauben als Ausbau-
werkzeuge aus ihrer Position.
Entfernen Sie die Gelenkeinheit vom Rohr.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.3 Austauschen des Rohres
Fortsetzung
Hinweis
xx2000002091
Führungsstift, M3x110:
3HAC077787-001
Führungsstifte immer paarweise
benutzen.
For joint units on axes 4, 5 and 6.
xx2000002578
xx2100000326
xx2100000327
xx2000002116
Fortsetzung auf nächster Seite
