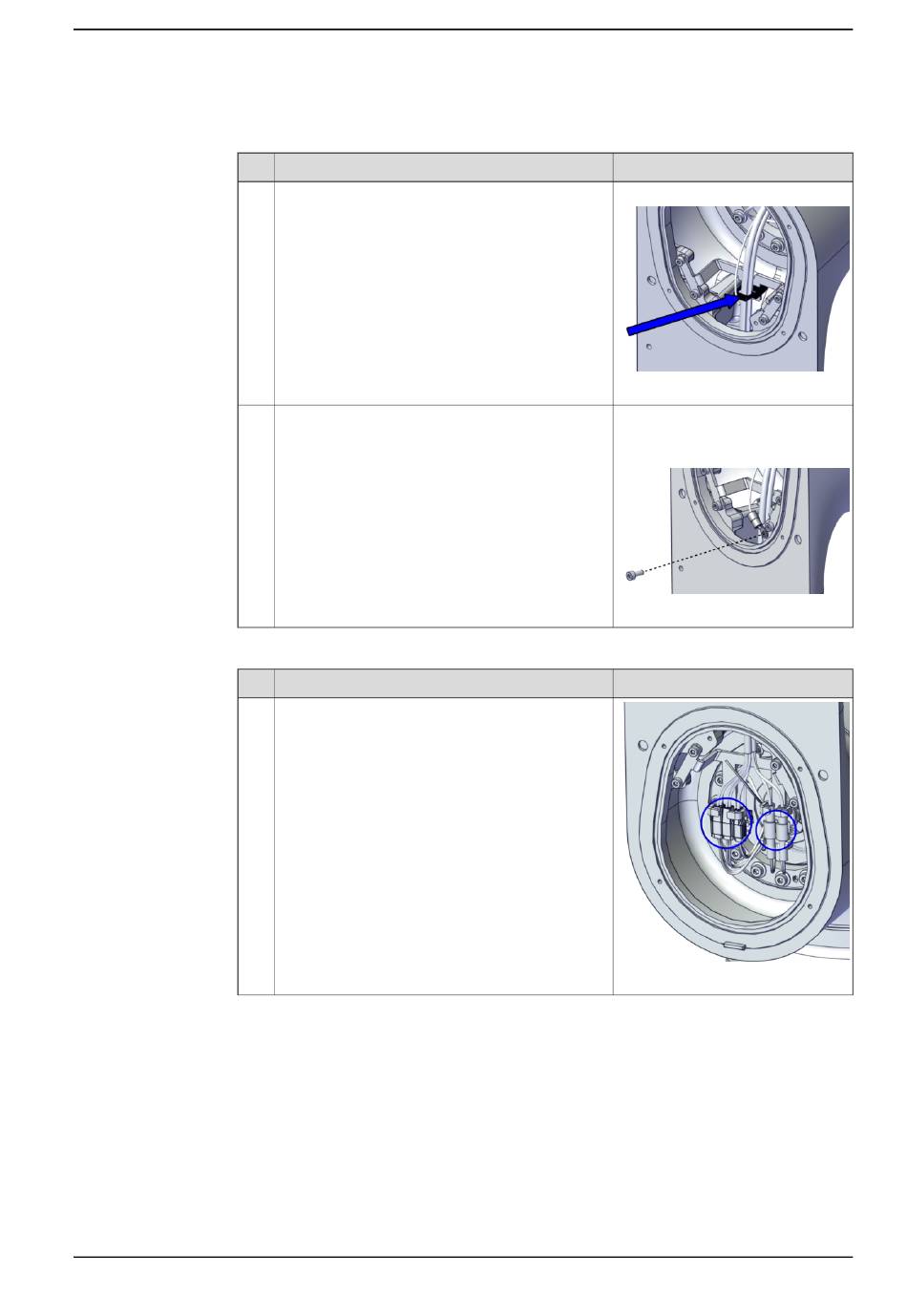

Befestigung der Verkabelung zwischen Unter- und Oberarm
1
2
Anschluss der Oberarmverkabelung
1
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
Aktion
Sichern der Kabel mit Kabelbinder.
Verbinden Sie das Funktionserdungskabel mit
der Schraube.
Aktion
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5.6.3 Austauschen der Achse-3 Gelenkeinheit
Hinweis
Kabelbinder
xx2000001965
Innensechskantschraube: M3x8
12.9 Lafre 2C2B/FC6.9 (1 St.).
Anzugsdrehmoment: 0,8 Nm
xx2000001964
Hinweis
xx2000001938
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
631
