ABB Robotics CRB 15000 Produkthandbuch Seite 404

5 Reparatur

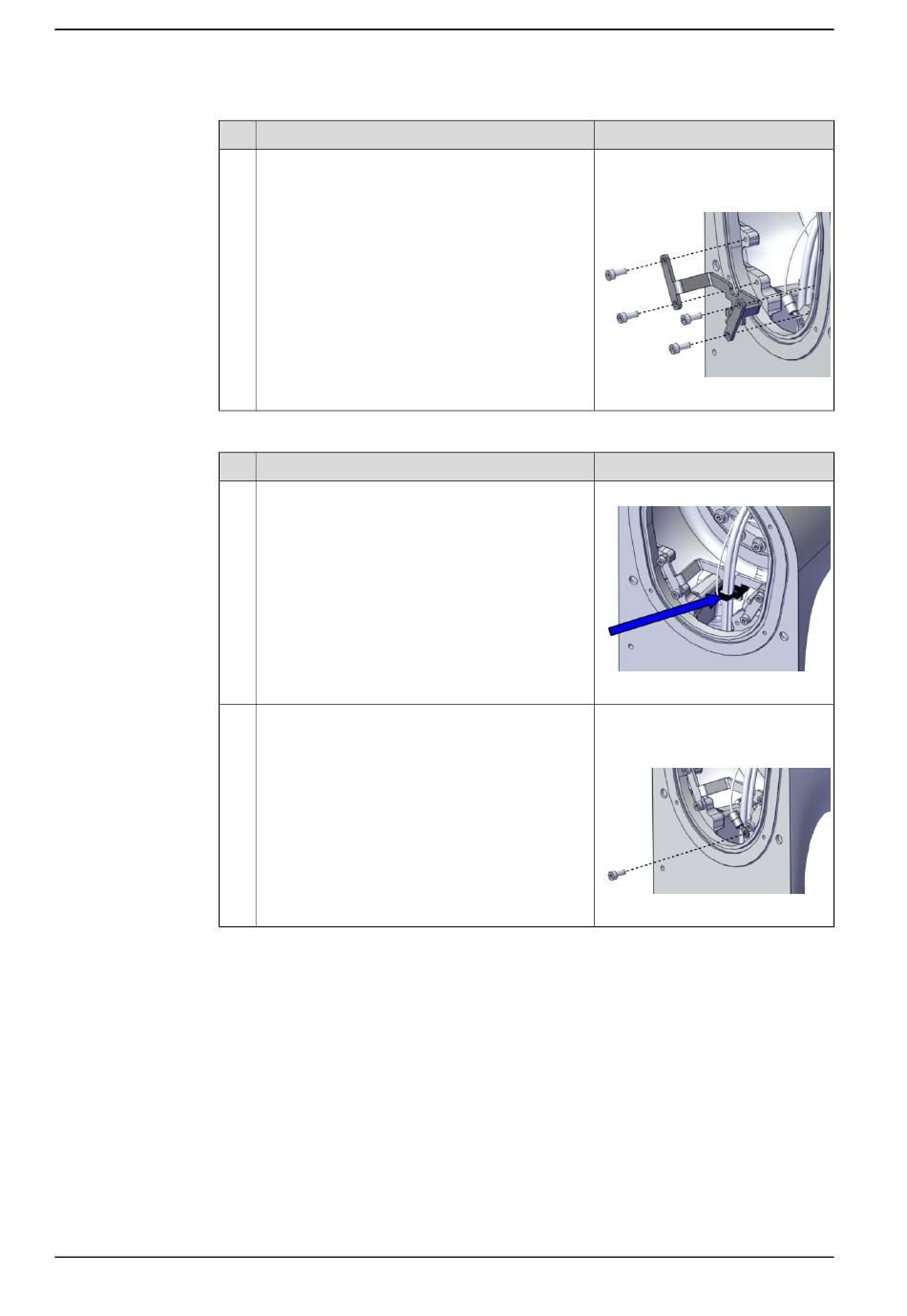

5.4.2 Austauschen des Gehäuses
Fortsetzung
8
Befestigung der Verkabelung zwischen Unter- und Oberarm
1
2
Fortsetzung auf nächster Seite
404
Aktion
Bringen Sie die Kabelhalterung wieder mit den
vier Schrauben an.
Aktion
Sichern der Kabel mit Kabelbinder.
Verbinden Sie das Funktionserdungskabel mit
der Schraube.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
Hinweis
Innensechskantschraube: M3x8
12.9 Lafre 2C2B/FC6.9 (4 St.).
Anzugsdrehmoment: 0,8 Nm
xx2000001966
Hinweis
Kabelbinder
xx2000001965
Innensechskantschraube: M3x8
12.9 Lafre 2C2B/FC6.9 (1 St.).
Anzugsdrehmoment: 0,8 Nm
xx2000001964
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
