ABB Robotics CRB 15000 Produkthandbuch Seite 553

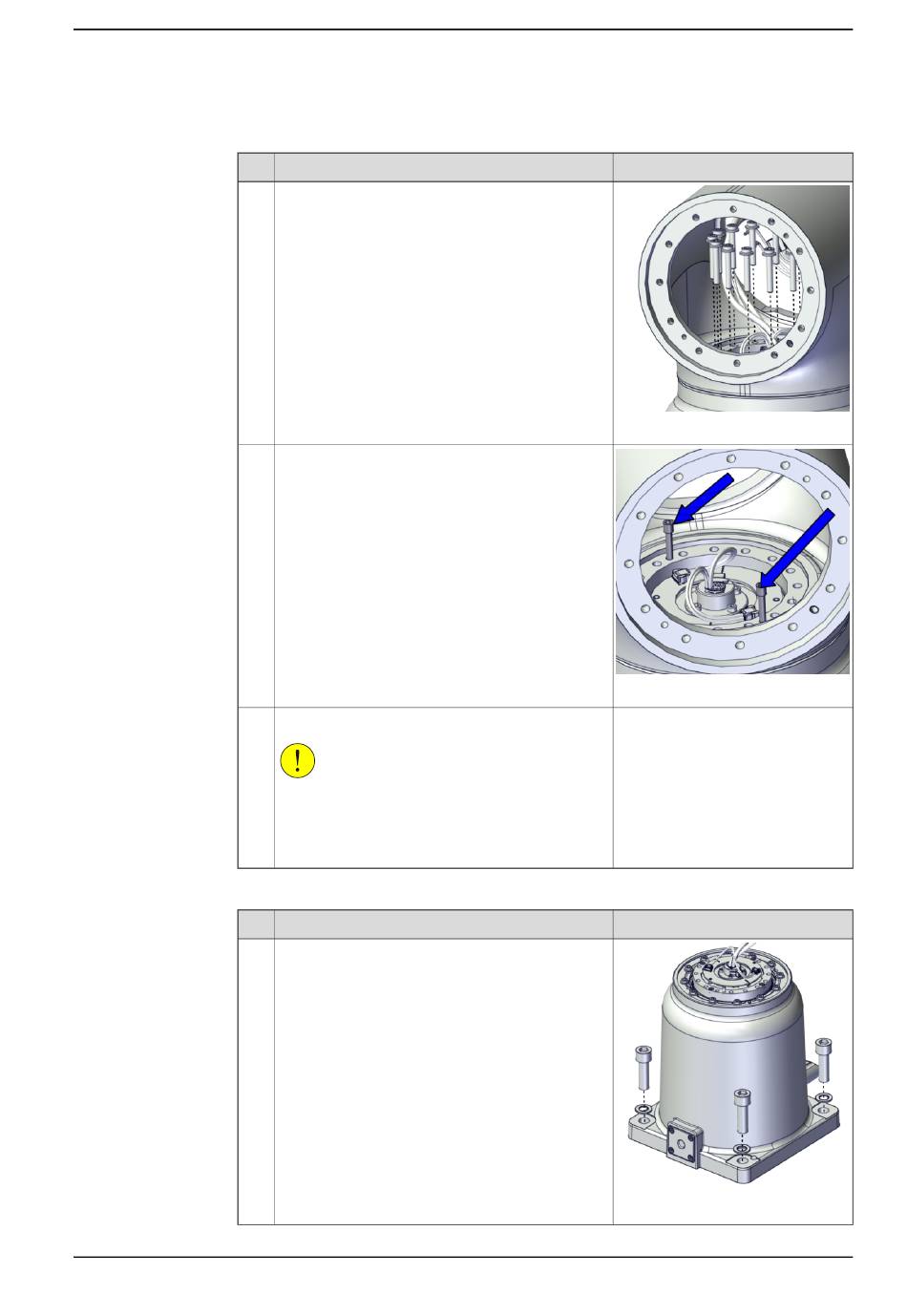

Ausbau des Schwenkwerks
1
2
3
Lösen des Sockels und Entfernen der Sockelabdeckung
1
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: E
Aktion
Entfernen Sie die beiden Befestigungsschrauben
des Schwenkwerks.
Verwenden Sie zwei Befestigungsschrauben mit
Vollgewinde als Ausbauwerkzeuge, um das
Schwenkwerk aus seiner Position herauszu-
drücken.
Heben Sie das Schwenkwerk weg.
VORSICHT
Der Drehmomentsensor (an der freiliegenden
elektronischen Baugruppe) kann leicht beschädigt
werden. Handhaben Sie die Baugruppe mit Vor-
sicht.
Aktion
Lösen Sie den Sockel durch Entfernen der Befes-
tigungsschrauben und Unterlegscheiben vom
Fundament.
© Copyright 20212022 ABB. Alle Rechte vorbehalten.
5.6.1 Austauschen der-1 Gelenkeinheit
Hinweis
xx2000001987
xx2000002152
Hinweis
xx2000002006
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
