multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
4.2.1.1 Analysator anschließen
Sehen Sie dazu auch
2 Wartung und Pflege [} 89]
Der Netzanschluss und Medienanschlüsse befinden sich auf der Rückseite des Analysa-
tors.
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.

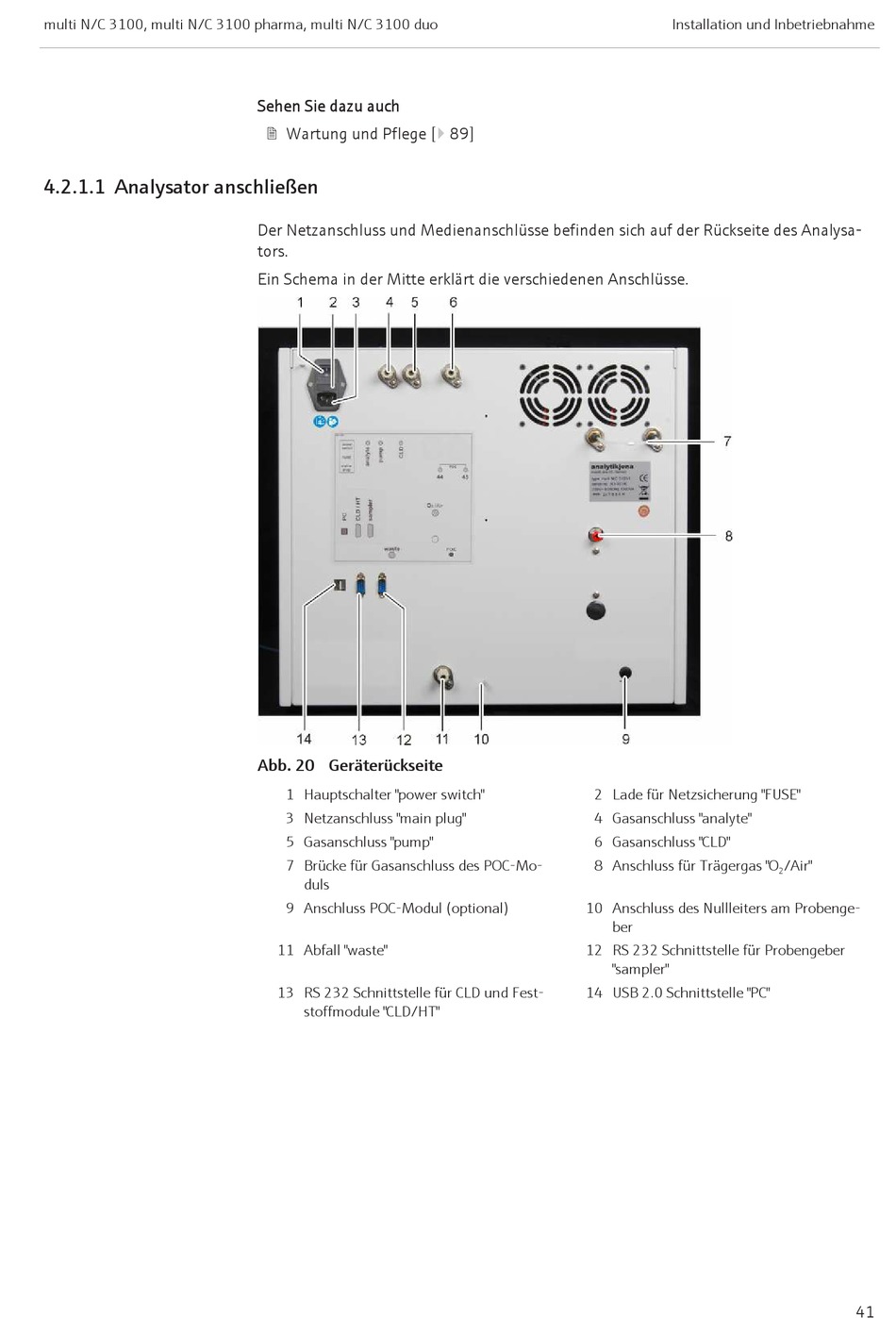

Abb. 20 Geräterückseite
1 Hauptschalter "power switch"
3 Netzanschluss "main plug"
5 Gasanschluss "pump"
7 Brücke für Gasanschluss des POC-Mo-
duls
9 Anschluss POC-Modul (optional)
11 Abfall "waste"
13 RS 232 Schnittstelle für CLD und Fest-
stoffmodule "CLD/HT"
Installation und Inbetriebnahme
2 Lade für Netzsicherung "FUSE"
4 Gasanschluss "analyte"
6 Gasanschluss "CLD"
8 Anschluss für Trägergas "O
10 Anschluss des Nullleiters am Probenge-
ber
12 RS 232 Schnittstelle für Probengeber
"sampler"
14 USB 2.0 Schnittstelle "PC"
/Air"
