Funktion und Aufbau
Wasserfallen
22
Der obere mittleren Anschluss am Glasgefäß ist mit der Phosphorsäure-Pumpe verbun-
den. Die Phosphorsäure-Pumpe legt für jede TIC-Bestimmung Phosphorsäure (10 %) in
den TIC-Reaktor vor.
Der Kühlblock trocknet das Messgas durch Ausfrieren des Wasserdampfes. Das trockene
Messgas wird über den oberen Anschluss aus dem TIC-Kondensatgefäß geführt. Die
Messgastrocknung ist wartungsfrei.
Die Kondensat-Pumpe pumpt das Kondensat bzw. die Abfalllösung der TIC-Bestimmung
nach jeder Messung über den unteren seitlichen Abgang am Glasgefäß ab.

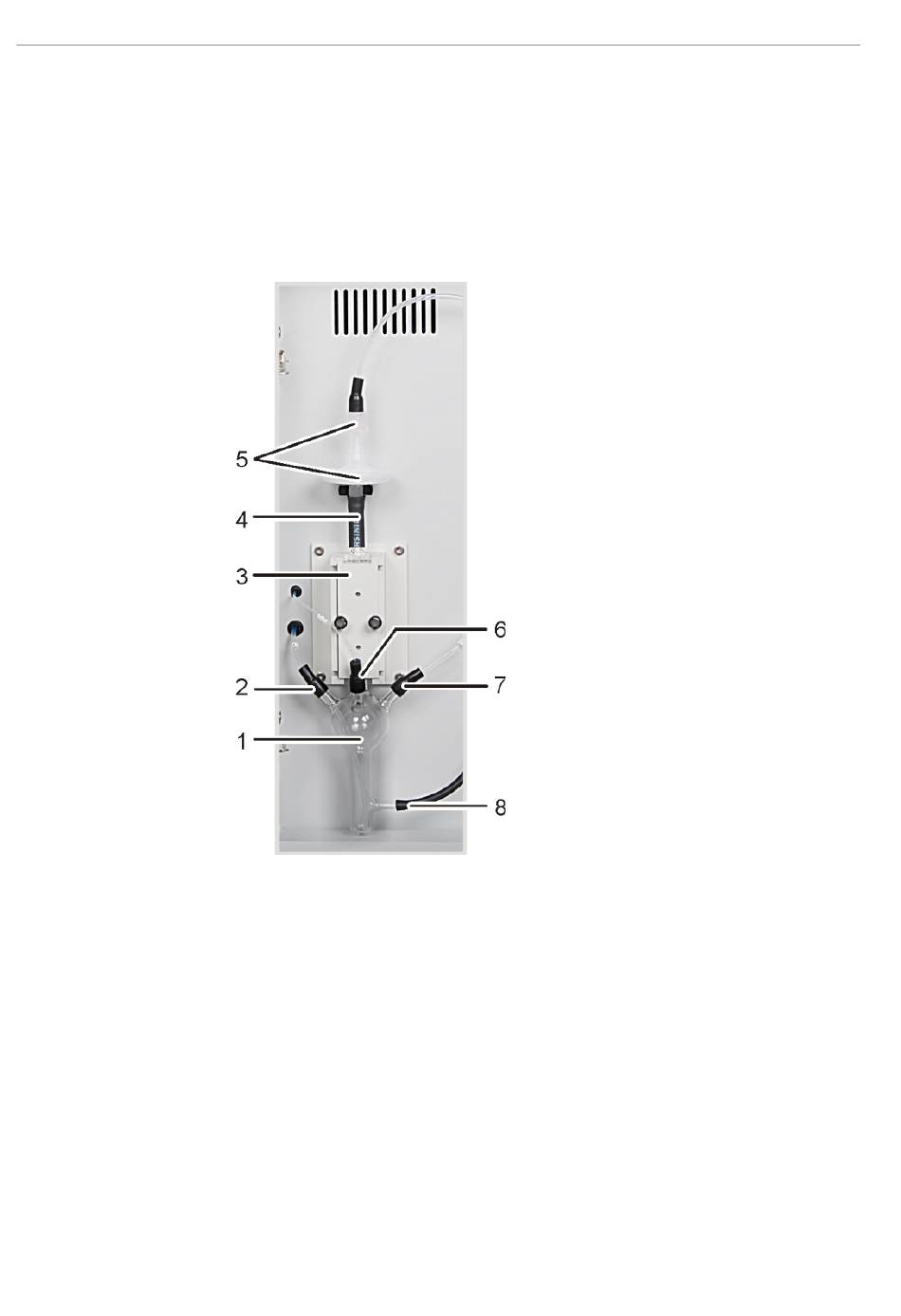

Abb. 12 TIC-Kondensationsmodul
1 TIC-Kondensatgefäß
3 Kühlblock
5 Wasserfallen
7 Anschluss Schlauch BB/ direkte Proben-
zufuhr bei TIC-Bestimmung
Die Wasserfallen entfernen störende Bestandteile aus dem Messgas und schützen den
Detektor und die Gasbox. Die Wasserfallen sind im Gasweg nach dem Kühlblock bzw.
nach der Gasbox montiert. Die Wasserfallen bestehen jeweils aus einer größeren und ei-
ner kleineren Wasserfalle. Die größere Wasserfalle (TC-Vorfilter) hält Aerosole im lau-
fenden Betrieb zurück. Die kleinere Wasserfalle (Einwegrückhaltefilter) fängt aufstei-
gendes Wasser auf.
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
2 Anschluss Schlauch 1/ Messgaszufuhr
von Kondensationsschlange
4 Anschluss an Wasserfallen
6 Anschluss Schlauch AD/ Zufuhr der
Phosphorsäure
8 Anschluss an Kondensatpumpe (Abfall-
schlauch 11)
