multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
4.1.3

Energieversorgung

4.1.4

Gasversorgung

4.2 Gerät auspacken und aufstellen
Komponente
Probengeber AS vario, AS vario ER
EPA Sampler
Stickstoffdetektor CLD
Feststoffmodul HT 1300
Manuelles TIC-Feststoffmodul

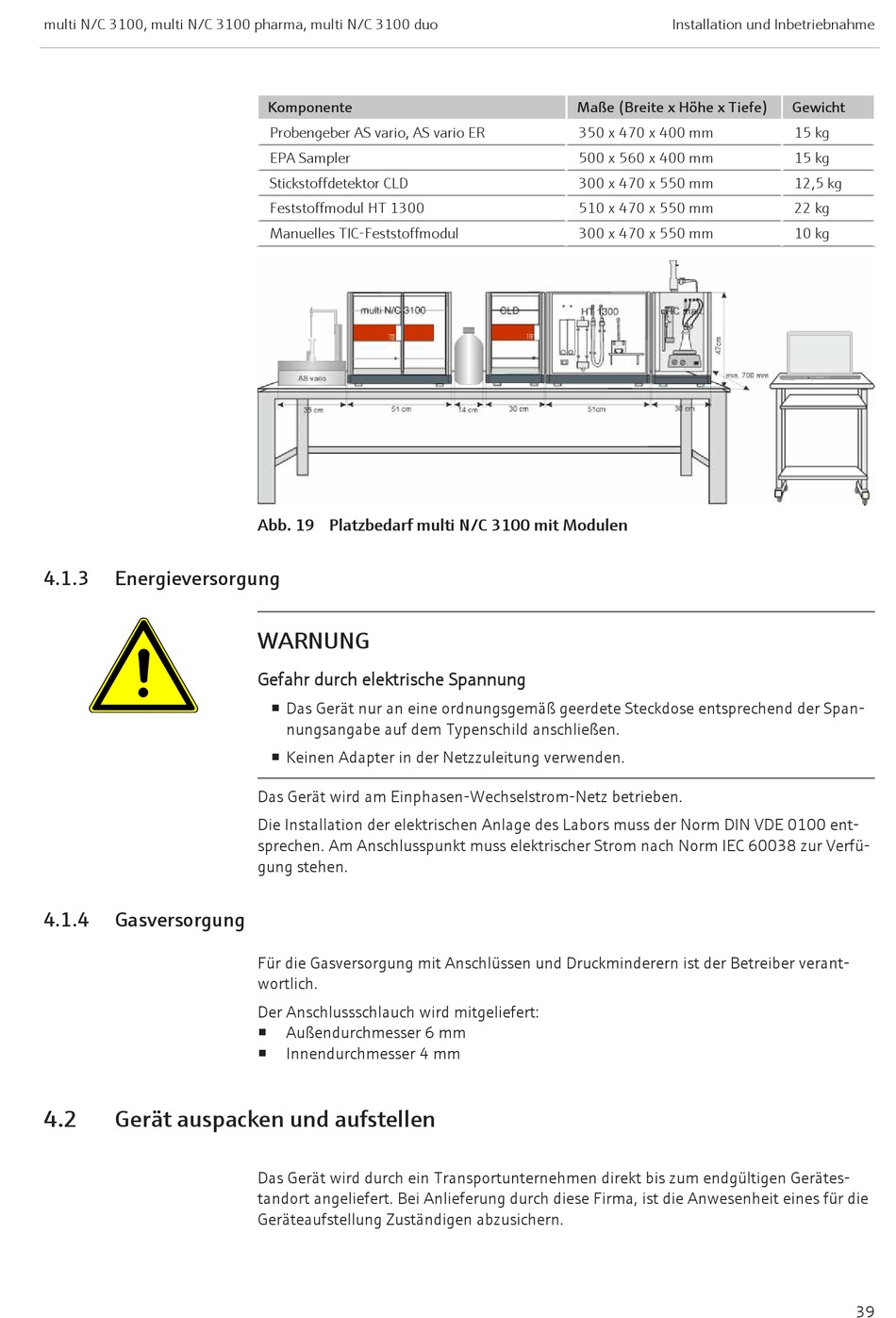

Abb. 19 Platzbedarf multi N/C 3100 mit Modulen
WARNUNG
Gefahr durch elektrische Spannung
¡ Das Gerät nur an eine ordnungsgemäß geerdete Steckdose entsprechend der Span-
nungsangabe auf dem Typenschild anschließen.
¡ Keinen Adapter in der Netzzuleitung verwenden.
Das Gerät wird am Einphasen-Wechselstrom-Netz betrieben.
Die Installation der elektrischen Anlage des Labors muss der Norm DIN VDE 0100 ent-
sprechen. Am Anschlusspunkt muss elektrischer Strom nach Norm IEC 60038 zur Verfü-
gung stehen.
Für die Gasversorgung mit Anschlüssen und Druckminderern ist der Betreiber verant-
wortlich.
Der Anschlussschlauch wird mitgeliefert:
Außendurchmesser 6 mm
¡
Innendurchmesser 4 mm
¡
Das Gerät wird durch ein Transportunternehmen direkt bis zum endgültigen Gerätes-
tandort angeliefert. Bei Anlieferung durch diese Firma, ist die Anwesenheit eines für die
Geräteaufstellung Zuständigen abzusichern.
Installation und Inbetriebnahme
Maße (Breite x Höhe x Tiefe)
350 x 470 x 400 mm
500 x 560 x 400 mm
300 x 470 x 550 mm
510 x 470 x 550 mm
300 x 470 x 550 mm
Gewicht
15 kg
15 kg
12,5 kg
22 kg
10 kg
39
