8. Načini rada
Načini rada su radni uvjeti koje korisnik može unijeti u uređaj za
povišenje tlaka.
Mogući načini rada:
• Stop
Sve crpke su zaustavljene.
• Normalno (tvorničke postavke)
Jedna ili više crpki rade da bi održale podešeni tlak.
• Max.
Sve crpke rade pri maksimalnoj brzini.
Načini rada mogu biti izabrani na upravljačkoj ploči, putem R100
ili putem bus-a.
8.1 Normalan rad
H
H
set
H
set

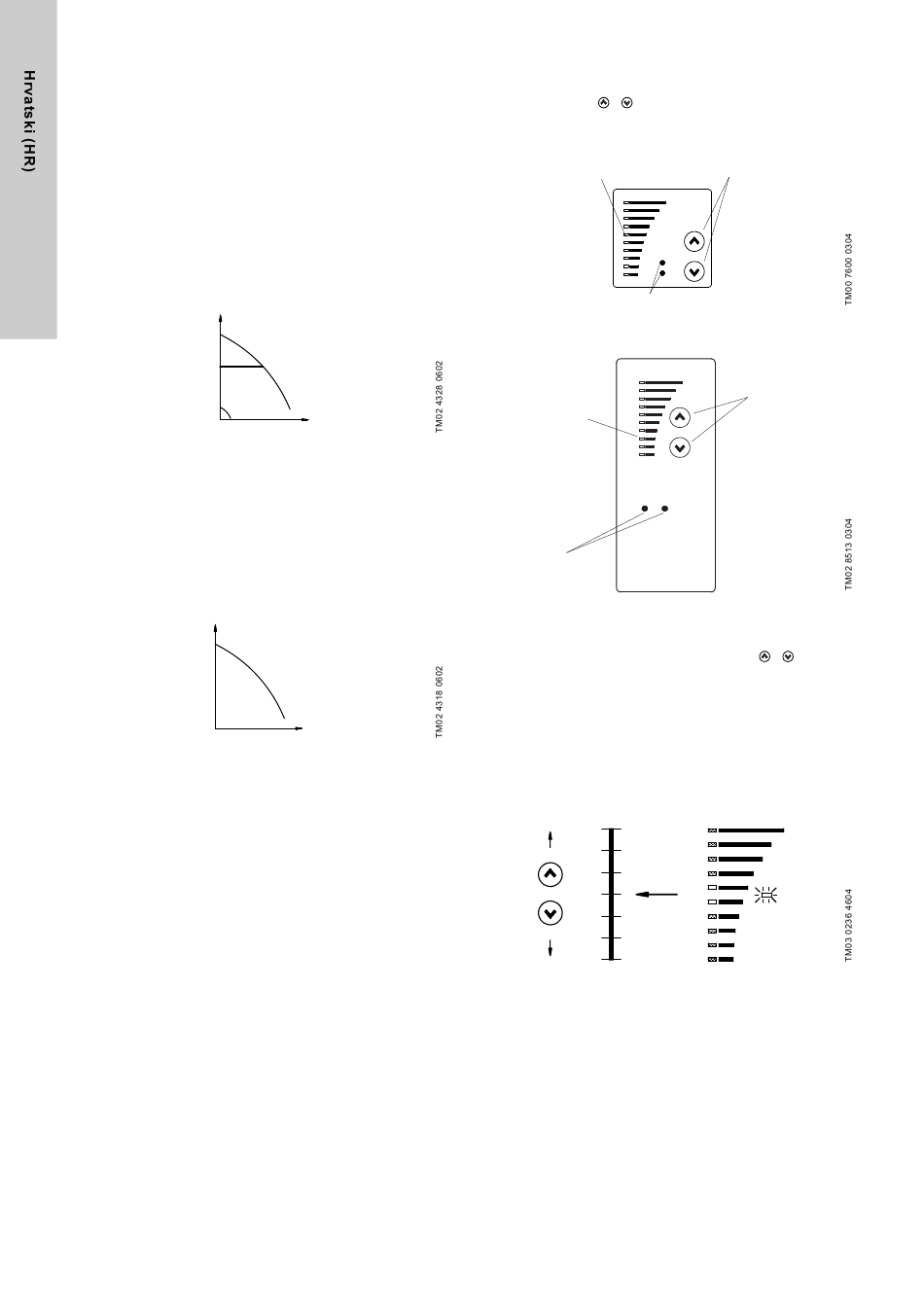

Slika 19 Hydro Multi-E u normalnom radu, tj. način rada uz
konstantan tlak
U načinu rada uz konstantan tlak, Hydro Multi-E prilagođava
radne karakteristike prema željenoj zadanoj vrijednosti.
8.2 Stop ili max. rad
Kao dodatak normalnom načinu rada, možete odabrati načine
rada "Stop" ili "Max.". Pogledajte primjer na sl. 20.
Max.
H
Slika 20 Hydro Multi-E u načinu rada "Max."
Max. rad može se na primjer koristiti pri povezivanju procedura
odzračivanja i startanja.
8.3 Uvjeti rada u slučaju isključenog opskrbnog
napona
Ukoliko je opskrbni napon Hydro Multi-E isključen, postavke će
biti pohranjene. Hydro Multi-E će restartati u istim radnim
uvjetima u kojima je bio prije prekida.
8.4 Ostale postavke
Ostala podešavanja možete napraviti s R100.
Pogledajte poglavlje 10. Podešavanje putem
Tvorničke postavke istaknute su podebljanim oznakama ispod
svakog prikaza zaslona u poglavlju
10.3 Izbornik INSTALACIJA.
164
Q
Q
R100.
10.1 Izbornik RAD i
9. Podešavanje putem upravljačke ploče
Upravljačka ploča, sl. 21 ili 22, sadrži sljedeće elemente:
• operativne tipke, i , za podešavanje zadane vrijednosti.
• svjetlosna polja, žuta, za prikaz zadane vrijednosti
• signalne žaruljice, zelenu (rad) i crvenu (greška).
Svjetlosna polja
Signalne žaruljice
Slika 21 Upravljačka ploča, jednofazni Hydro Multi-E
Svjetlosna polja
Signalne žaruljice
Slika 22 Upravljačka ploča, trofazni Hydro Multi-E
9.1 Podešavanje zadane vrijednosti
Podesite željenu zadanu vrijednost pritiskom na
Svjetlosna polja na upravljačkoj ploči prikazuju podešenu zadanu
vrijednost.
9.2 Hydro Multi-E u radu s konstantnim tlakom
Slika 23 prikazuje da su svjetlosna polja 5 i 6 aktivirana,
označavajući željenu zadanu vrijednost od 5 bar s mjernim
područjem senzora od 0 do 10 bar. Raspon postavki jednak je
mjernom području senzora (pogledajte natpisnu pločicu senzora).
[bar]
10
5
0
Slika 23 Zadana vrijednost podešena na 5 bar
Tipke
Tipke
i .
