5. Driftsbetingelser
5.1 Temperaturer
5.1.1 Omgivelsestemperatur
Ved omgivelsestemperaturer fra 0 °C til +40 °C kan motorerne
belastes 100 %. Se pumpens monterings- og driftsinstruktion hvis
pumperne skal køre ved en højere omgivelsestemperatur eller
ved højder over 1000 meter over havets overflade.
5.1.2 Medietemperatur
0 °C til +60 °C
5.1.3 Temperatur under lagring og transport
-40 °C til +60 °C.
5.2 Relativ luftfugtighed
Maks. 95 %.
5.3 Maks. driftstryk
Det maksimale driftstryk for Hydro Multi-E er 10 bar.
Det maksimale driftstryk for disse pumper er dog 16 bar:
• CME-I 5-6
• CME-I 5-8
• CR(I)E 3-15
• CR(I)E 5-16
• CR(I)E 10-9
• CR(I)E 15-7.
5.4 Indkøring af akseltætning
Tætningsfladerne smøres af pumpemediet, hvilket betyder at der
kan være en vis lækage fra akseltætningen.
Når pumpen sættes i drift første gang, eller når der monteres en
ny akseltætning, kræves der en vis indkøringsperiode før læka-
gen er reduceret til et acceptabelt niveau. Den krævede tid
afhænger af driftsforholdene, dvs. hver gang driftsforholdene
ændres, starter der en ny indkøringsperiode.
Under normale forhold fordamper den lækkede væske. Derfor bli-
ver der ikke registreret nogen lækage.
5.5 Minimalt tilløbstryk
Hydro Multi-E-anlæg med CME-pumper kræver et
Forsigtig
positiv tilløbstryk ved idriftsætning og drift.
H
f
Hf
H
H
p
Pb b

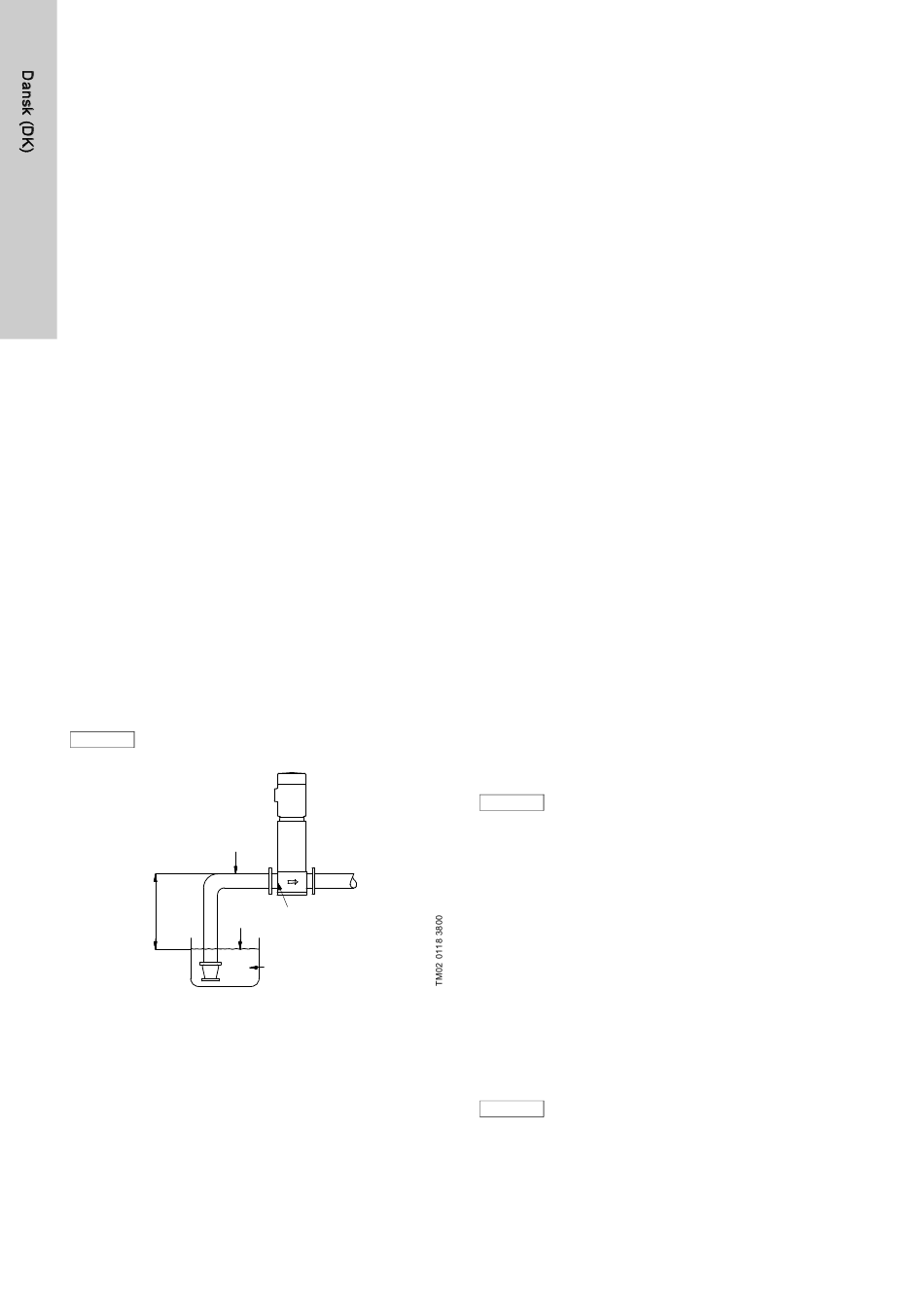

Fig. 3 Parametre til beregning af min. tilløbstryk
44
NPSH
NPSH
H
Hv
v
Det minimale tilløbstryk "H" i mVS som kræves for at undgå kavi-
tation i pumpen, kan beregnes på denne måde:
H = p x 10,2 - NPSH - H - H
b f v
p = Barometerstanden målt i bar.
b
(Barometerstanden kan evt. sættes til 1 bar).
I lukkede anlæg angiver p
NPSH = Net Positive Suction Head i mVS
(aflæses på NPSH-kurven på side
male flow som den enkelte pumpe kommer til at yde).
H = Friktionstabet i tilgangsmanifolden målt i mVS ved det
f
maksimale flow som den enkelte pumpe kommer til at
yde.
H = Damptrykket i mVS, se side 427.
v
t = medietemperatur.
m
H = Sikkerhedsmargin = minimum 0,5 mVS.
s
Hvis den beregnede "H" er positiv, kan den enkelte pumpe
arbejde med en maks. sugehøjde på "H" mVS.
Hvis den beregnede "H" er negativ, kræves der et min. tilløbstryk
på "H" mVS. Den beregnede H skal være til stede under drift.
Eksempel
p = 1 bar.
b
Pumpetype: CRE 15, 50 Hz.
3
Flow: 15 m /h.
NPSH (fra side 425): 1,2 mVS.
H = 3,0 mVS.
f
Medietemperatur: +60 °C.
H (fra side 427): 2,1 mVS.
v
H = p x 10,2 - NPSH - H - H
b f v
H = 1 x 10,2 - 1,2 - 3,0 - 2,1 - 0,5 = 2,8 mVS.
Det betyder at hver pumpe kan arbejde med en sugehøjde på
maks. 2,8 mVS.
Trykket i bar: 2,8 x 0,0981 = 0,27.
Trykket i kPa: 2,8 x 9,81 = 27,4.
5.6 Maks. tilløbstryk
Det maksimale tilløbstryk må ikke overstige 8 bar. Det aktuelle til-
løbstryk + pumpens tryk mod lukket ventil skal dog altid være
mindre end det maksimale driftstryk.
5.7 Minimalt flow
På grund af risikoen for overophedning må pumperne ikke bruges
ved flow der er under 10 % af det nominelle flow for én pumpe.
Pumperne må ikke køre imod en lukket afgangs-
Bemærk
ventil.
5.8 Start/stop
Anlægget må ikke startes og stoppes via netforsyningen mere
end fire gange pr. time.
Når anlægget tilsluttes via netforsyningen, starter det efter ca.
5 sekunder.
5.9 Membranbeholder
Fortrykket i membranbeholderen er indstillet til 0,7 x sætpunkt.
Det fabriksindstillede sætpunkt er 0,5 x maks. tryk, medmindre
der er angivet et andet tryk i quickguiden der leveres sammen
med anlægget.
Hvis sætpunktet ændres, skal fortrykket i membranbeholderen
ændres tilsvarende for at opnå optimal drift.
Beregn fortrykket på følgende måde:
Fortryk = 0,7 x sætpunkt.
Mål fortrykket i et trykløst anlæg.
Bemærk
Vi anbefaler at bruge nitrogen til efterfyldning.
- H
s
anlægstrykket i bar.
b
425 ved det maksi-
- H [mVS].
