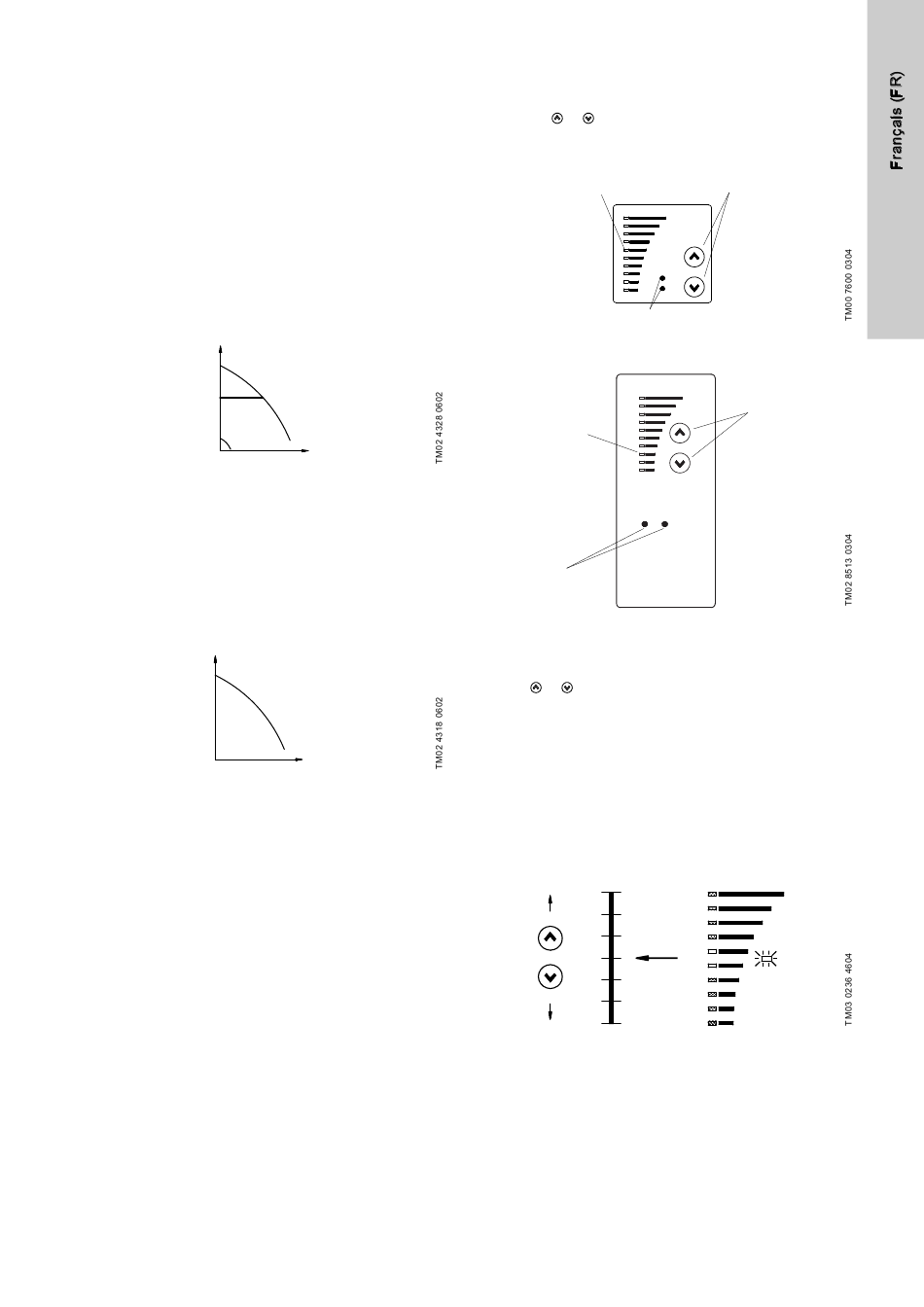

8. Modes de fonctionnement

Les modes de fonctionnement correspondent aux conditions de
fonctionnement auxquelles l'utilisateur veut soumettre le groupe
de surpression.
Modes de fonctionnement possibles :
• Arrêt
Toutes les pompes sont arrêtées.
• Normal (par défaut)
Une ou plusieurs pompes fonctionnent pour maintenir la
pression définie.
• Max.
Toutes les pompes tournent à vitesse maxi.
Les modes de fonctionnement peuvent être sélectionnés sur le
panneau de commande, via le R100 ou via bus.

8.1 Fonctionnement normal

H
H
set
H
set
Fig. 19 Hydro Multi-E en fonctionnement normal
(mode pression constante)
En mode pression constante, l'Hydro Multi-E ajuste sa
performance au point de consigne souhaité.
8.2 Fonctionnement arrêt ou max.
Vous pouvez aussi sélectionner les modes de fonctionnement
"Arrêt" ou "Max.". Voir l'exemple à la fig. 20.
Max.
H
Fig. 20 Hydro Multi-E en mode de fonctionnement "Max."
Le fonctionnement Max. peut être utilisé par exemple en rapport
avec les procédures de purge et de mise en service.
8.3 Condition de fonctionnement en cas de
déconnexion de l'alimentation électrique
En cas de déconnexion de l'alimentation électrique de
l'Hydro Multi-E, les réglages sont sauvegardés. L'Hydro Multi-E
redémarrera dans la même condition de fonctionnement d'avant
déconnexion.
8.4 Autres réglages
Vous pouvez faire d'autres réglages avec le R100.
Voir paragraphe 10. Réglage via le
Les réglages par défaut sont indiqués en gras sous chaque affi-
chage des paragraphes 10.1 Menu FONCTIONNEMENT
10.3 Menu INSTALLATION.
Q
Q
R100.
et
9. Réglage via le panneau de commande
Le panneau de commande (fig.
éléments suivants :
• touches, et , pour le réglage du point de consigne
• barres lumineuses jaunes pour indication du point de consigne
• voyants lumineux vert (fonctionnement) et rouge (défaut).
Barres lumineuses
Voyants lumineux
Fig. 21 Panneau de commande, Hydro Multi-E monophasé
Barres lumineuses
Voyants lumineux
Fig. 22 Panneau de commande, Hydro Multi-E triphasé
9.1 Réglage du point de consigne
Régler le point de consigne désiré en appuyant sur les
touches et .
Les barres lumineuses sur le panneau de commande indiquent le
point de consigne réglé.
9.2 Hydro Multi-E en fonctionnement pression
constante
Dans la figure 23, les barres lumineuses 5 et 6 sont activées,
indiquant un point de consigne souhaité de 5 bars avec une plage
de mesure du capteur située entre 0 et 10 bars. La plage de
réglage est égale à la plage de mesure du capteur (voir plaque
signalétique du capteur).
[bar]
10
5
0
Fig. 23 Point de consigne réglé sur 5 bars
21 ou 22) est composé des
Touches
Touches
