13. Signalne žaruljice i signalni releji
Radno stanje Hydro Multi-E prikazuju zelena i crvena signalna
žaruljica na upravljačkoj ploči. Pogledajte sl. 28.
Zelena
Crvena

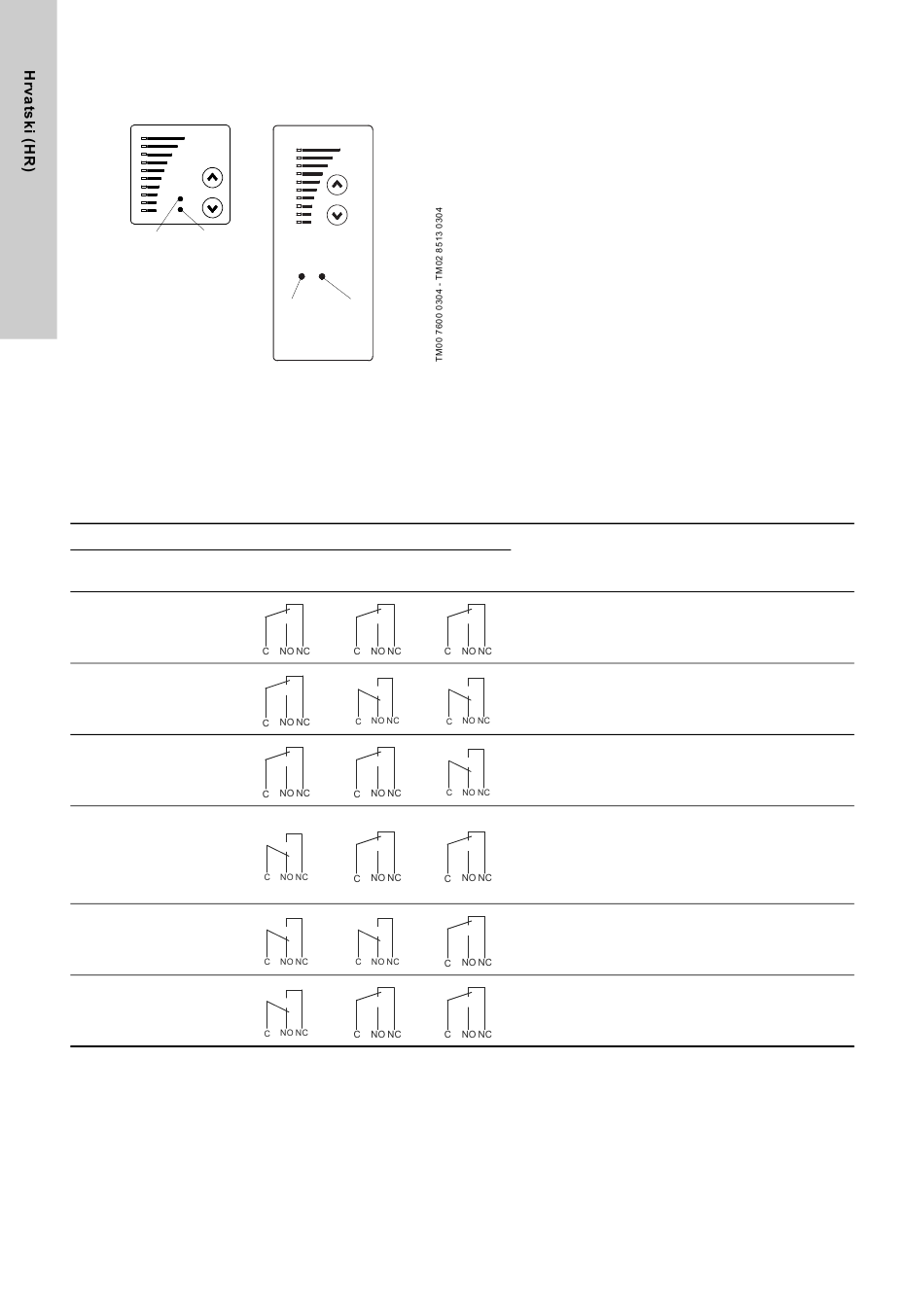

Slika 28 Položaj signalnih žaruljica na upravljačkoj ploči
jednofaznog i trofaznog Hydro Multi-E
Uz to, Hydro Multi-E ima izlaz za bezpotencijalni signal preko
internog releja.
Za vrijednosti izlaza signalnog releja, pogledajte poglavlje
10.3.2 Signalni relej.
Funkcije dvije signalne žaruljice i signalnog releja prikazane su u
tabeli u nastavku:
Signalne žaruljice
Greška Rad
(crvena) (zelena)
Off Off
Off On
Off Žmirka
On Off
On On
On Žmirka
Resetiranje signalizacije greške
Signalizacija greške (crvena signalna žaruljica) bit će automatski
resetirana od Hydro Multi-E kada greška nestane.
170
Zelena Crvena
Signalni relej aktiviran tijekom:
Greška Rad Pripravnost
Opis
Opskrbni napon je isključen.
Hydro Multi-E radi.
Hydro Multi-E je podešen na stop putem upravljačke
ploče, R100 ili bus-a.
Hydro Multi-E je zaustavljen zbog greške i pokušat će se
restartati.
Ukoliko je uzrok "Signal senzora izvan signalnog
područja", Hydro Multi-E će se zaustaviti, a indikaciju
greške neće biti moguće resetirati sve dok signal nije
unutar signalnog područja.
Hydro Multi-E još radi, ali jedna ili dvije crpke su
neispravne. Signalizacija greške će biti resetirana
automatski kada greška nestane.
Hydro Multi-E je podešen na zaustavljanje putem
upravljačke ploče, R100 ili bus-a, ali jedna ili dvije crpke
su neispravne.
