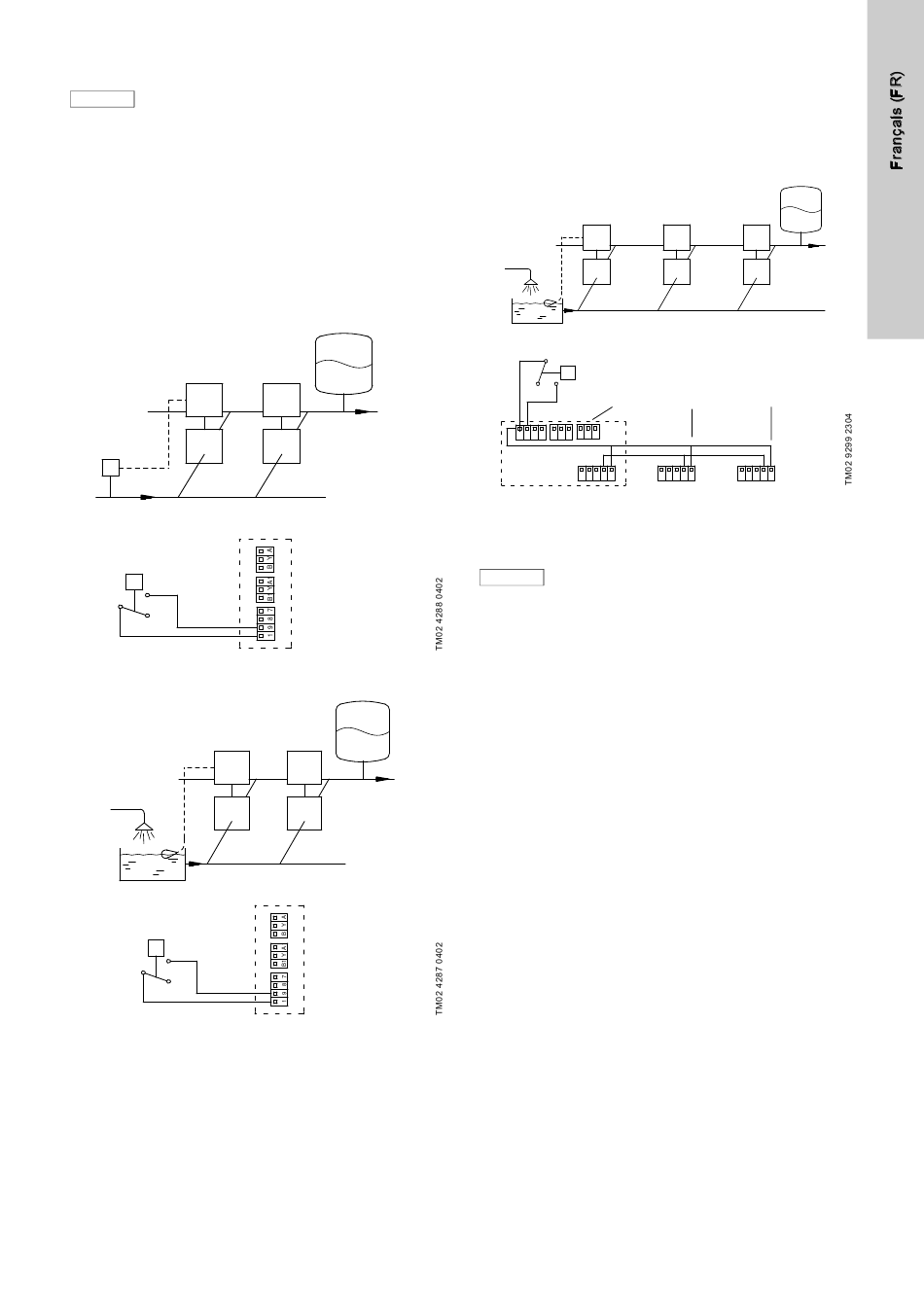

6.6 Protection contre la marche à sec
L'Hydro Multi-E doit être protégé contre la
Nota
marche à sec.
La protection contre la marche à sec est décrite dans deux
situations :
• Hydro Multi-E sans fonctionnement de secours.
• Hydro Multi-E avec fonctionnement de secours.
6.6.1 Hydro Multi-E sans fonctionnement de secours
Types de protection contre la marche à sec :
• un capteur de pression monté sur le collecteur d'aspiration
(réglé par défaut sur 1,5 bar en standard)
• un interrupteur à flotteur monté dans le réservoir d'eau.
La protection contre la marche à sec a été connectée aux
bornes 1 et 9 de la pompe 1.
Pompe
1
PS
PS
Fig. 13 Capteur de pression connecté à la pompe 1
Pompe
1
LS
Fig. 14 Capteur de niveau connecté à la pompe 1
Pompe
2
9 : GND (carcasse)
1 : Entrée numérique :
Pompe
2
9 : GND (carcasse)
1 : Entrée numérique :
6.6.2 Hydro Multi-E avec fonctionnement de secours
En cas de dysfonctionnement de l'unité de commande de
l'Hydro Multi-E, les bornes 1 et 9 sont inactives. Afin d'assurer
une bonne protection contre la marche à sec, un câblage supplé-
mentaire doit être effectué dans la boîte à bornes de la pompe 1
et entre les pompes. Consulter aussi le schéma de câblage dans
le coffret de commande.
Pompe
1
Pompe 1
1 9
3 2
Fig. 15 Câblage de la protection contre la marche à sec en
fonctionnement de secours
Le câble de court-circuit entre les bornes 2 et 3 a
été retiré (Hydro Multi-E standard). A la place, les
Nota
bornes 2 et 3 ont été configurées sur un défaut
externe.
Pompe 3
Pompe 2
3 2 3 2
143
