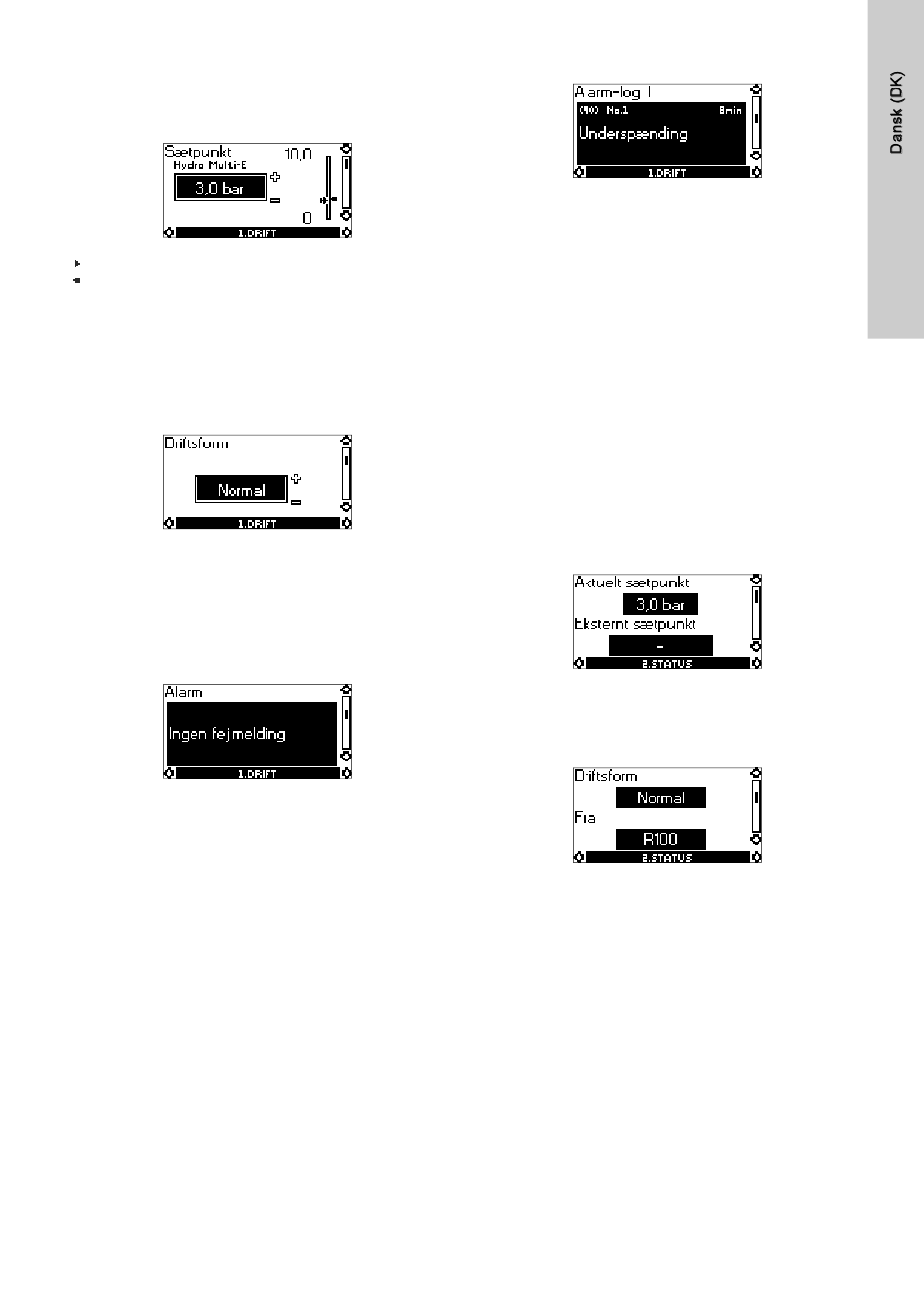

10.1 Menu DRIFT
Når kommunikationen mellem R100 og Hydro Multi-E etableres
første gang, vises det første billede i denne menu.
10.1.1 Sætpunkt
Indstillet sætpunkt
Aktuel værdi
Indstil det ønskede sætpunkt i dette displaybillede.
Ved normal drift (fabriksindstilling) er indstillingsområdet lig med
sensorens måleområde.
Desuden kan én af følgende driftsformer vælges:
• Stop
• Maks. (maks. kurve).
10.1.2 Driftsform
Indstil én af disse driftsformer:
• Stop
• Normal (drift)
• Maks.
Driftsformerne kan indstilles uden at ændre sætpunktsindstillin-
gen.
10.1.3 Fejlmeldinger
I tilfælde af en fejlmelding vil årsagen fremgå af dette displaybil-
lede.
Mulige årsager:
• For høj motortemperatur
• Underspænding
• Overspænding
• For mange genstarter (efter fejl)
• Overbelastning
• Sensorsignal uden for signalområde (kun 4-20 mA)
• Ekstern fejl
• Tørløb (kun ved nøddrift)
• Anden fejl.
En fejlmelding kan afstilles i dette displaybillede hvis årsagen til
fejlen er forsvundet.
10.1.4 Alarmlog
I tilfælde af fejl vil de sidste fem fejlmeldinger fremgå af alarmlog-
gen. "Alarm-log 1" viser den seneste fejl, "Alarm-log 2" viser den
næstsidste fejl, osv.
Eksemplet ovenfor giver disse informationer:
• Fejlmeldingen "Underspænding" for pumpe 1 (No. 1).
• Fejlkoden (40).
• Det antal minutter hvor Hydro Multi-E har været tilsluttet
strømforsyningen efter at fejlen opstod, 8 min.
10.2 Menu STATUS
I denne menu vises udelukkende statusbilleder. Det er ikke muligt
at ændre eller indstille værdier.
De viste værdier er de værdier som var gældende da R100 sidst
kommunikerede med Hydro Multi-E. Hvis en statusværdi skal
opdateres, ret R100 imod betjeningspanelet og tryk [OK].
Ønskes en parameter, f.eks. omdrejningstal, udlæst kontinuerligt,
hold [OK] inde så længe den pågældende parameter ønskes
overvåget.
Tolerancen på de enkelte visninger er angivet under hvert billede.
Tolerancerne er vejledende og angivet i % af parametrenes mak-
simumværdier.
10.2.1 Aktuelt sætpunkt
Tolerance: ± 2 %
Displaybilledet viser det aktuelle sætpunkt.
Det er ikke muligt at tilslutte et eksternt sætpunktssignal.
10.2.2 Driftsform
Dette displaybillede viser den aktuelle driftsform (Stop, Normal
(drift) eller Maks.). Derudover viser det hvorfra denne driftsform
blev valgt (R100, Pumpe, Bus, Ekstern eller Stopfunk.).
For yderligere oplysninger om stopfunktionen, se afsnit 10.3.5.
